Hidrolik Sistemlerde Enerji Verimliliği ve Optimizasyon

Endüstriyel hidrolik sistemlerde enerji verimliliği, salt bir işletme maliyeti azaltma hedefinin çok ötesinde; sistemin termodinamik dengesini, akışkan dinamiğini, mekanik komponent ömrünü ve fabrikanın çevresel sürdürülebilirliğini (karbon ayak izini) doğrudan etkileyen kritik bir güç aktarım mühendisliği disiplinidir. Geleneksel hidrolik makine mimarilerinde, güç üniteleri genellikle sistemin anlık yük ve kinematik hız gereksinimlerini göz ardı ederek, teorik maksimum kapasitede ve sabit asenkron motor devirlerinde sürekli olarak çalıştırılacak şekilde projelendirilmiştir. Bu konvansiyonel "her zaman tam güç" yaklaşımı, hidrolik enerjinin muazzam bir oranının akışkan sürtünmesi ve mekanik direnç yoluyla doğrudan ısı enerjisine dönüşmesine, sistemin soğutma eşanjörleri üzerinde yıkıcı bir termal yük (heat load) oluşmasına ve nihayetinde milyonlarca kilowatt-saatlik devasa bir elektrik enerjisi israfına neden olmaktadır. Bir hidrolik devredeki toplam enerji kaybı oranları, termodinamiğin birinci ve ikinci yasaları bağlamında incelendiğinde, elektrik şebekesinden çekilen toplam aktif gücün aktüatörlerde (hidrolik silindirler veya tork üreten hidromotorlarda) net mekanik işe dönüşüm oranının bazı uygulamalarda %20'nin dahi altına düştüğü, geriye kalan devasa %80'lik dilimin ise çevreye ısı, istenmeyen titreşim ve akustik gürültü olarak yayıldığı deneysel olarak kanıtlanmıştır.

Bu dramatik tablo bağlamında, modern akışkan gücü ve mekatronik mühendisliği; hidrolik sistemlerin volumetrik, mekanik ve hidromekanik (isnat) verimlerini eş zamanlı olarak maksimize etmeyi hedeflerken, komponent ömürlerini radikal biçimde uzatan ve işletmelerin operasyonel OPEX maliyetlerini dramatik bir biçimde düşüren asimptotik optimizasyon stratejileri geliştirmiştir. Enerjinin form değiştirmesi sırasında yaşanan entropi artışının mutlak sıfıra indirilmesi fiziksel olarak imkansız olsa da, akışkanlar dinamiği optimizasyonu ve servo tahrik teknolojileri kullanılarak teorik limitlere son derece yaklaşılabilmektedir.

Enerji Kayıplarının Akışkanlar Dinamiği Perspektifinden Anatomisi

Gelişmiş bir hidrolik devredeki toplam güç kaybı (P_loss); volumetrik kaçakların, mekanik/tribolojik sürtünmelerin ve hidrodinamik basınç düşümlerinin kümülatif toplamına eşittir. Her bir kayıp türünün sisteme olan net tahribat etkisi, çalışma basıncına (P), akışkanın kinematik viskozitesine (v) ve ortam/akışkan çalışma sıcaklığına (T) göre karmaşık bir korelasyon gösterir. Sürdürülebilir bir verimlilik artışı sağlamak isteyen bir sistem tasarımcısının, bu kayıpların doğasını mikroskobik düzeyde analiz etmesi ve sistemi bu kayıpları asgariye indirecek şekilde projelendirmesi şarttır.

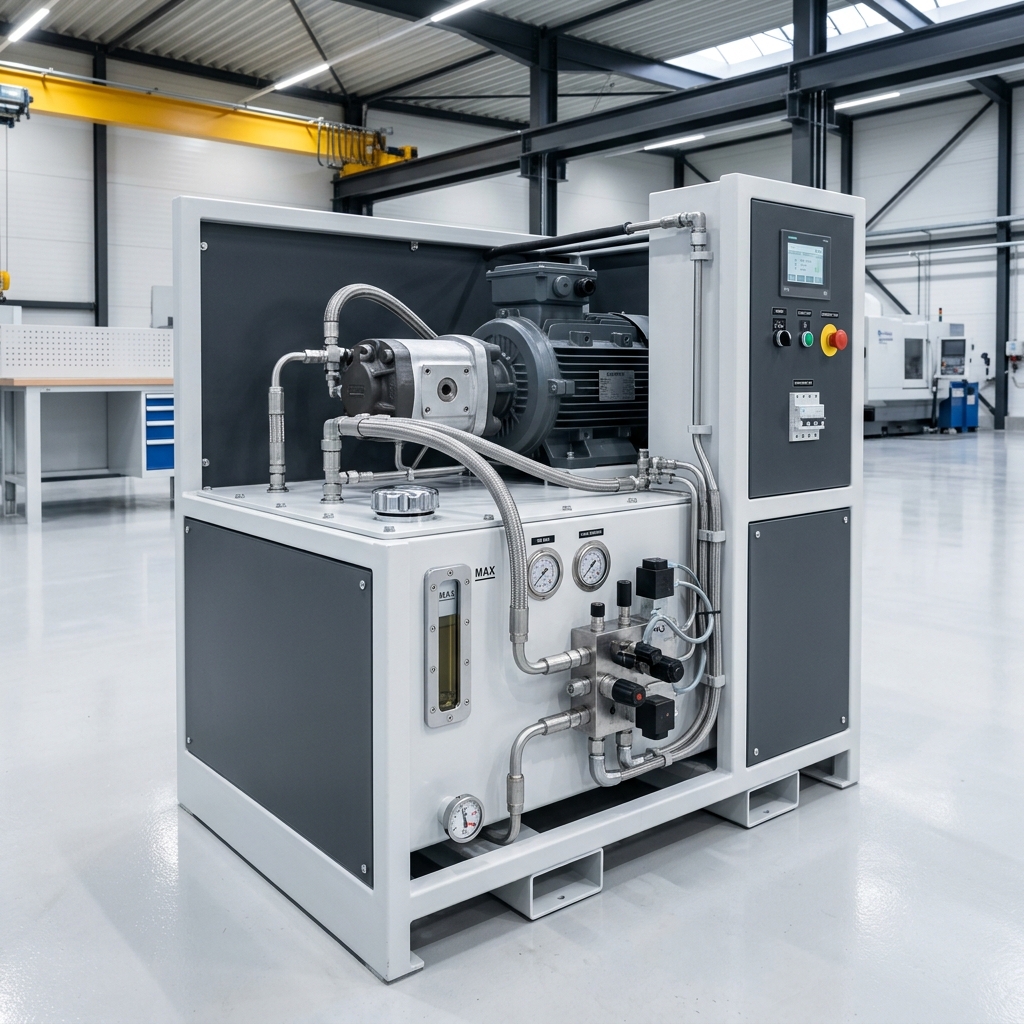

Şekil 1: Modern, değişken hızlı sürücülere (VFD) sahip yüksek verimli hidrolik güç ünitesi (HPU)

Kayıpların Sınıflandırılması ve Temel Etki Alanları

• Hacimsel (Volumetrik) Kayıplar: Pompalar, motorlar, oransal valfler ve yön kontrol valfleri gibi hareketli iç komponentlerin arasındaki tolerans boşluklarından sızan iç kaçaklardan (internal leakage) kaynaklanan temel kayıplardır. İki hareketli parça arasındaki mikroskobik boşluklardan sızan yüksek basınçlı akışkan, sisteme mekanik olarak faydalı bir iş üretmek yerine, doğrudan basınçsız depoya (tanka) geri döner. Sıcaklık artışı ile yağın viskozitesi düştüğünde, bu kaçaklar diferansiyel denklemlere uygun olarak logaritmik veya karesel olarak artış gösterir ve sistemin hacimsel verimini dibe çekerek daha fazla debi üretim ihtiyacı doğurur.
• Mekanik ve Sürtünme Kayıpları: Birbirine temas eden ve yağ filmi üzerinde kayan hareketli parçaların (pistonlar, kızaklar, dişliler) yarattığı Coulomb ve viskoz sürtünme kaynaklı doğrudan güç tüketimidir. Hidrolik pompa içindeki tahrik yatakları, şaft keçeleri ve dişli/palet sürtünmeleri mekanik verimi keskin şekilde belirler. Akışkanın viskozitesi çok yüksek olduğunda (örneğin soğuk kalkış anında veya yanlış ISO sınıfı yağ seçimi durumunda), akışkan sürtünmesi (fluid drag force) dramatik bir biçimde artarak elektrik motorundan fuzuli yere çok daha fazla tork ve akım çekilmesine neden olur.
• Hidrodinamik Akış (Basınç Düşümü) Kayıpları: Akışkanlar mekaniğinde Bernoulli denklemi ve Darcy-Weisbach eşitliği çerçevesinde detaylıca incelenen bu spesifik kayıplar; akışkanın ince hatlar, keskin dirsekler, rakor geçişleri ve özellikle valf orifisleri üzerinden geçerken karşılaştığı lokal ve sürekli dirençlerden doğar. Sistemdeki her bir basınç düşümü (ΔP), pompadan basılan debi (Q) ile çarpıldığında, sistemde tamamen faydasız ve yıkıcı bir ısıl enerji üretim gücüne dönüşür.

Bu üç ana kayıp tipinin eş zamanlı kümülatif etkisi, sistemin termodinamik ve termal dengesini doğrudan belirler. Verimsiz tasarlanmış bir hidrolik devre, sadece şebekedeki elektriği boşa harcamakla kalmaz, aynı zamanda yüksek sıcaklık üreterek hidrolik akışkanın kimyasal ve moleküler yapısını bozar, oksidasyon (yaşlanma) sürecini hızlandırır, elastomerik contaların sertleşip sızdırmazlık özelliklerini yitirmesine sebep olur. Nihayetinde bu termal stres; kavitasyon, dizel etkisi (micro-dieseling) ve yağın havalanması (aeration) gibi son derece yıkıcı ve geri döndürülemez hidromekanik arızaların önünü açar. Dolayısıyla enerji verimliliği optimizasyonu, makinenin genel sağlığı, plansız duruşların (downtime) engellenmesi ve tesisin operasyonel sürdürülebilirliği ile koparılamaz biçimde doğrudan orantılıdır.

İleri Mühendislik Yaklaşımlarıyla Uygulanabilir Enerji Optimizasyonu Stratejileri

Günümüz modern hidrolik sistem ve mekatronik mühendisliğinde, sadece sistemdeki belirli komponentleri tekil olarak iyileştirmek yerine, tüm makineyi bütünsel (holistik) bir yaklaşımla ele almak esastır. Bu sofistike yaklaşım, makinenin kinematik gereksinimlerinin hassas biçimde belirlenmesinden başlayarak, akışkanlar mekaniği topolojisinin optimizasyonuna ve en ileri otonom kontrol algoritmalarının sisteme entegrasyonuna kadar son derece geniş bir yelpazeyi kapsar.

1. Değişken Frekanslı Sürücüler (VFD) ve Gelişmiş Servo-Hidrolik Uygulamalar

Hidrolik güç ünitelerinin elektrifikasyon ve dijitalleşme evrimi, doğrudan şebeke kalkışlı sabit hızlı asenkron motorlardan, invertör (sürücü) kontrollü motorlara ve nihayetinde kapalı çevrim kontrol yeteneğine sahip senkron servo-motorlu pompa gruplarına doğru dramatik ve geri döndürülemez bir teknolojik geçiş yapmıştır. Bir hidrolik sistemdeki tahrik motorunu endüstriyel bir VFD (Variable Frequency Drive) ile sürmek, sistemin hidrolik akışkan gücü ihtiyacı ile elektrik şebekesinden çekilen aktif gücü gerçek zamanlı olarak, milisaniyeler bazında eşleştirir. Sistem aktüatörü o an için sadece 15 Litre/dakika debiye ihtiyaç duyduğunda, sürücüye bağlı kontrolcü, PID algoritmaları ile motorun frekansını ve devrini anında düşürerek pompanın tam olarak sadece o debiyi üretmesini sağlar. Böylece fazla debi üretimi ve basınç emniyet valfi üzerinden gerçekleşen ölümcül by-pass ısınması tamamen engellenmiş olur.

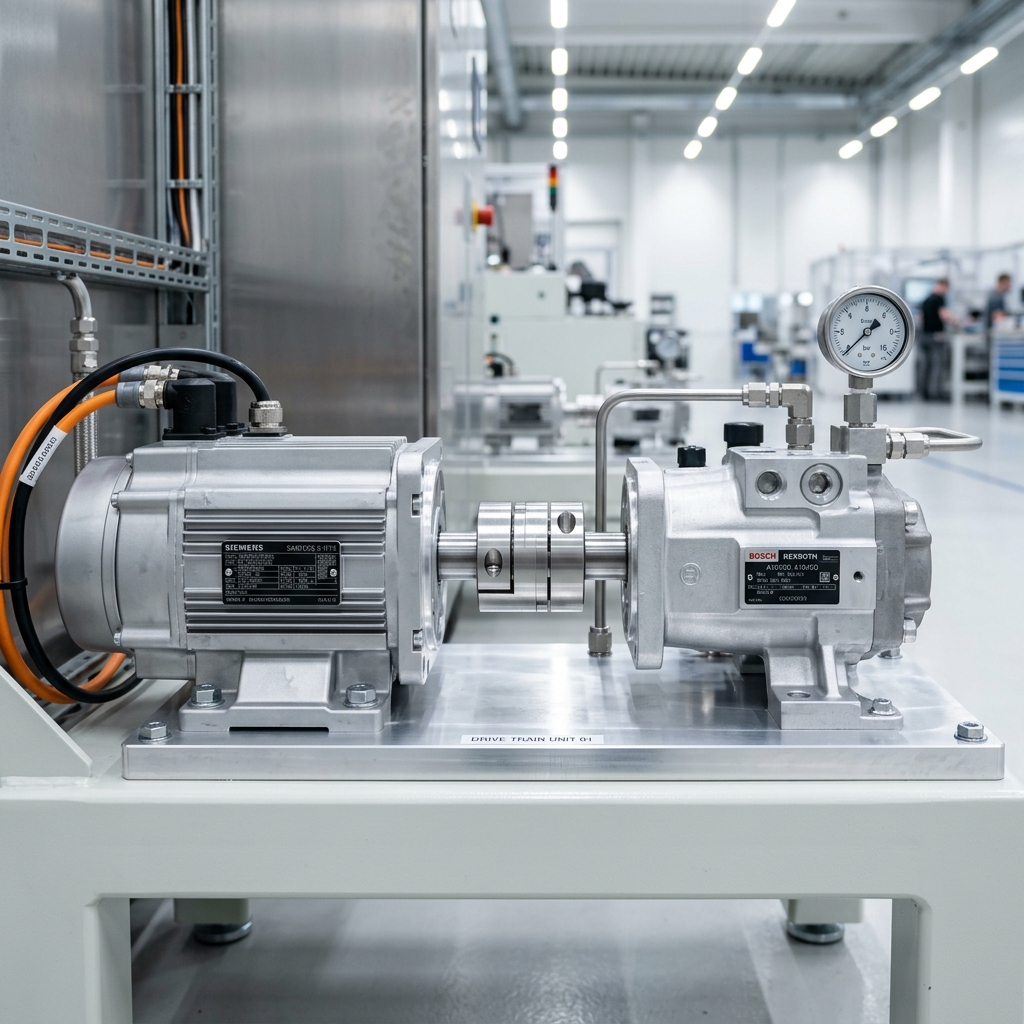

Şekil 2: Enerji kayıplarını minimize eden yüksek verimli, senkron servo motor ve özel profilli hidrolik pompa birleşimi.

Değişken Devirli Servo Pompa (Sytronix, vb.) Mimarilerinin Eşsiz Avantajları:

En üst düzey verimlilik sınıfını temsil eden Servo-Pompa sistemlerinde, hidrodinamik olarak optimize edilmiş sabit deplasmanlı (genellikle içten dişli) pompalar, ultra yüksek dinamik tepki süresine ve çok yüksek tork yoğunluğuna sahip daimi mıknatıslı (PM) senkron servo motorlarla rijit biçimde birleştirilir. Plastik enjeksiyon, metal form verme veya derin çekme pres makinelerinde çevrimin bekleme sürelerinde (kalıp soğuma, parça manipülasyonu), servo motorun devri 0 ila 50 rpm aralığına, yani neredeyse tamamen durma noktasına düşürülür. Geleneksel açık çevrim sistemlere göre %70 ila %80 oranında enerji tasarrufu sağlayan bu mekatronik mimari, geleneksel hidroliğin muazzam güç yoğunluğunu, modern elektroniğin mikron seviyesindeki hassasiyetiyle birleştirir.

• Operasyon döngüsüne bağlı olarak %30 ile %80 arası mutlak elektrik tasarrufu ve sıfır demeraj akımı.
• Makine rölanti modundayken neredeyse sessiz çalışma ile fabrika genelinde 10-25 dB gürültü emisyonu düşümü.
• Yağa verilen ısının minimize edilmesiyle soğutma suyu ihtiyacının ve eşanjör kapasitelerinin dramatik şekilde küçülmesi.
• Yüksek ivmelenme ve de-ivmelenme profilleri sayesinde, oransal valf olmaksızın pozisyon, hız ve kuvvet kontrolü.

2. Kinetik Enerji Geri Kazanım Sistemleri (KERS) ve Rejeneratif Devreler

Ağır iş makineleri, ekskavatörler, devasa presler ve yüksek kütleli yük taşıma asansörleri gibi hidrolik sistemler, yükün indirilmesi veya ataletli kütlelerin frenlenmesi sırasında büyük miktarda potansiyel veya kinetik enerji açığa çıkarırlar. Geleneksel sistemler bu enerjiyi, akışkanı oransal bir valf üzerinden kısarak veya mekanik frenleme sistemleriyle doğrudan ısıya çevirerek israf ederler. Enerji optimizasyonunda ileri mühendislik yaklaşımı, bu atıl enerjiyi sisteme tekrar kazandırmayı amaçlayan enerji geri kazanım sistemlerini (Energy Regenerative Systems) devreye alır.

Hidrolik KERS mimarilerinde, inen yükten kaynaklanan basınçlı akışkan, dönüş hattında bir hidrolik motoru veya dört kadranlı (four-quadrant) çalışabilen bir hidrolik pompayı tersine çevirerek tahrik eder. Bu mekanik hareket, bağlı bulunduğu asenkron veya servo motoru generatör modunda (rejeneratif mod) çalışmaya zorlar. Elektrik sürücüsünün (VFD) sahip olduğu aktif front-end (AFE) teknolojisi sayesinde, üretilen bu elektrik enerjisi doğrudan şebekeye geri basılabilir veya aynı doğru akım (DC) barasını paylaşan diğer eksen motorlarının anlık enerji ihtiyacını karşılamak için yönlendirilebilir. Hibrit iş makinelerinde ise geri kazanılan bu hidrolik enerji, bir hidrolik akümülatörü doldurmak için kullanılarak (hidro-mekanik KERS), makinenin bir sonraki kaldırma veya ivmelenme döngüsünde doğrudan ana pompaya yardımcı itici güç olarak sisteme geri beslenir.

3. Akümülatör Destekli Pik Güç (Peak Shaving) Optimizasyonu ve Adyabatik Süreçler

Saf termodinamik açıdan hidrolik akümülatörler, sıkıştırılabilir esnek gazların (genellikle elastomer bir balon veya piston arkasında hapsedilen kuru Azot - N2) potansiyel enerjisini bir yay gibi kullanarak, hidrolik enerjiyi kinetik olarak depolayan ve anında geri veren kritik mekatronik ünitelerdir. Sistem projelendirmesinde enerji verimliliğini devasa oranda artırmanın en zekice yollarından biri "Peak Shaving" yani güç zirvelerini tıraşlama yöntemidir. Eğer tasarlanan hidrolik çevrim, örneğin çevrimin sadece %10'luk bir kısmında çok kısa bir an için devasa bir pik debi (örneğin milisaniyeler içinde 600 litre/dakika) gerektiriyorsa, sistemi salt bu zirve ihtiyaca göre çok büyük deplasmanlı bir pompa ve 160 kW gibi devasa bir elektrik motoruyla donatmak korkunç bir ilk yatırım ve işletme israfıdır. Bunun yerine mühendisler, makinenin ortalama debi ihtiyacına uygun, çok daha mütevazı ve küçük (örneğin 30 kW) bir pompa grubu seçerler. Sistem, düşük debi gerektiren hareketleri yaparken veya boşta beklerken, bu küçük pompa fazla kapasitesini hidrolik akümülatör bankasını doldurmak (gazı sıkıştırmak) için kullanır. Ani ve devasa debi ihtiyacı geldiği kritik anda ise, pompa ve akümülatör bankası, sahip oldukları tüm basınçlı akışkanı birleştirerek sisteme adeta bir enerji patlaması şeklinde deşarj eder.

Bu son derece zarif yöntem, sistemin işletmeye yüklediği kurulu aktif elektrik gücünü (kW) dramatik şekilde düşürür. Çok daha küçük elektrik motorlarının kullanılması, ilk yatırımda devasa sürücü, kalın bakır kablo ve büyük trafo maliyetlerinden tasarruf sağlar. Aynı zamanda sürekli yüksek kütle ataletiyle dönen devasa pompaların yarattığı kesintisiz mekanik ve hidrolik sürtünme kayıpları kökten ortadan kaldırılmış olur. Akümülatörlerin sistemdeki gaz ön dolum basınçlarının (p0), ortam sıcaklığına ve çalışma basıncına göre (termodinamik izotermal ve adyabatik hal değişim denklemleri göz önüne alınarak) kusursuzca optimize edilmesi, sistemin bu hibrit çalışma rejiminden alacağı verimi ve tepki süresini maksimize eder.

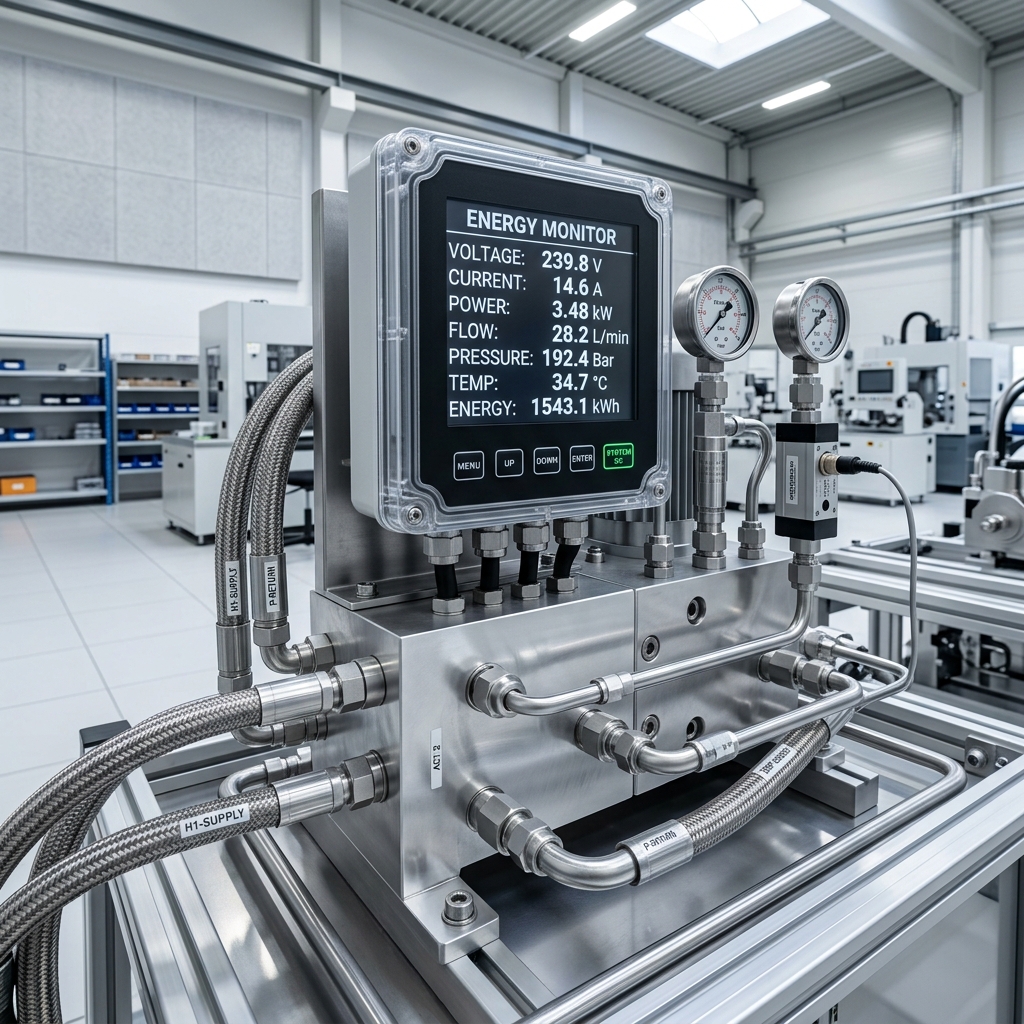

Şekil 3: Modern bir hidrolik manifold bloğu üzerinde gerçek zamanlı akış, sıcaklık ve enerji tüketimi analiz ekranı.

4. Boru Hatları, Laminer Akış ve Manifold Bloğu Optimizasyonu (Darcy-Weisbach Analizi)

Hidrolik enerjinin jeneratörden (pompa) aktüatöre (silindir) aktarımı sırasında borulardaki akışkanın fiziksel karakteri, sistemdeki sürtünme enerjisi kaybını belirleyen temel ve dominant faktördür. Darcy-Weisbach basınç düşümü denklemi çok açık bir biçimde gösterir ki, kapalı bir borudaki hidrolik basınç düşümü, akış hızının (v) karesiyle doğru orantılı olarak artar. Çapı maliyet kaygılarıyla çok dar seçilmiş hortumlar veya çelik borular, akışın pürüzsüz laminer rejimden (Reynolds sayısı < 2000) aniden çıkıp kaotik türbülanslı rejime girmesine sebep olur. Türbülans, akışkan moleküllerinin hedef yönde ilerlemek yerine girdaplar oluşturarak birbiriyle ve boru çeperiyle şiddetle çarpışması anlamına gelir ve pompanın ürettiği paha biçilmez hidrolik gücü hızla ve acımasızca faydasız bir ısıya dönüştürür.

Akış hızları emişte en fazla 1-1.5 m/s, basınç hattında ise sarsıntısız bir işletim için 4-5 m/s aralığında sıkı sıkıya tutulmalıdır.

5. 3D Baskı (Additive Manufacturing) ile Optimize Edilmiş Manifold Topolojisi

Hidrolik manifold (hidrolik blok) tasarımı, geleneksel olarak kare veya dikdörtgen prizma şeklindeki çelik veya alüminyum kütüklerin birbirine 90 derece dik açılarla çapraz matkaplarla delinmesiyle üretilir. Bu dik açılı, sert geçişler akışkanın kinetik enerjisinde muazzam bir lokal direnç ve dolayısıyla basınç düşümü yaratır. Ancak endüstriyel metal 3D baskı (Additive Manufacturing - SLM) teknolojilerindeki gelişmeler, hidrolik manifold tasarımını tamamen baştan tanımlamıştır. Katmanlı imalat ile üretilen manifoldlarda, matkap deliği zorunluluğu ortadan kalkar; bunun yerine akışkan kanalları insan damar sistemini andıran, mükemmel aerodinamik radyüslere sahip, birbiri üzerinden yumuşakça atlayan organik topolojilerle tasarlanabilir. CFD (Computational Fluid Dynamics - Hesaplamalı Akışkanlar Dinamiği) yazılımlarıyla simüle edilerek üretilen bu 3D baskı manifoldlar, sistemdeki valf geçişlerindeki basınç kayıplarını %60 oranında azaltarak, motorun üzerindeki hidrolik yükü dramatik ölçüde hafifletir ve tüm sistemin enerji verimliliğini tamamen yeni bir boyuta taşır.

6. Oransal ve Servo Valflerde Volumetrik Kaçak Yönetimi

Yüksek hassasiyetli kontrol gerektiren makinalarda sıklıkla kullanılan oransal yön kontrol valfleri ve servo valfler, yapıları gereği sıfır sızdırmazlık (zero-leakage) sağlayamazlar. Valf sürgüsü (spool) ile valf gövdesi (sleeve) arasında, sürgünün sıkışmadan mikron seviyesinde hızlı hareket edebilmesi için son derece hassas ancak zorunlu bir dairesel boşluk (clearance) bulunur. Sistem 300 bar gibi yüksek bir basınca ulaştığında, sıvı bu boşluktan tanka doğru sürekli bir iç sızıntı gerçekleştirir. 24 saat çalışan ve çok sayıda servo valf barındıran bir pres hattında, sadece valf iç sızıntılarını telafi etmek için pompanın harcadığı ekstra enerji binlerce kilowatt-saati bulabilir. Modern enerji verimli sistemlerde, kritik olmayan eksenlerde poppet (oturtmalı) tip sıfır sızdırmazlık sağlayan mantık (logic) valfleri tercih edilirken, servo valf kullanılması zorunlu olan eksenlerde ise asimetrik sürgü kesitleri ve merkezde sıfır geçiş kapamalı (zero-overlap) sürgü tasarımları kullanılarak volumetrik enerji hırsızlığının önüne geçilir.

7. Vizkozite Yönetimi, Tribolojik İyileştirmeler ve Stribeck Eğrisi

Endüstriyel hidrolik akışkan (yağ), sadece hidrostatik gücü ileten pasif bir ortam değil; aynı zamanda yüksek toleranslı valfleri, devir çeviren pompaları ve dinamik sızdırmazlık elemanlarını mikron seviyesinde yağlayan, yüzeyleri korozyondan koruyan, oluşan lokal ısıyı uzaklaştıran ve sistemi temizleyen son derece kompleks, çok fonksiyonlu bir tribolojik mühendislik malzemesidir. Hidrolikte enerji verimliliğinin genellikle göz ardı edilen gizli kahramanı, bilimsel temellere dayanan doğru viskozite yönetimidir. Klasik tribolojideki meşhur Stribeck eğrisi analizlerine göre, akışkanın çalışma sıcaklığındaki kinematik viskozitesi optimum aralıkta (genellikle tasarımın doğasına göre 15 cSt ile 35 cSt arası) hassasiyetle tutulmalıdır. Viskozite çok yüksekse (akışkan koyu ise) kalın yağ filmi sıvı sürtünmesini (viscous drag force) artırır ve pompaya ekstra elektrik akımı çektirir; viskozite çok düşükse (akışkan su gibi ince ise) hidrodinamik sınır sürtünmesi (boundary lubrication) bölgesine geçilir, metal metale temas dramatik şekilde artar ve aşınmayla birlikte iç kaçaklar tavan yaparak hacimsel verimi mahveder.

Geleneksel ucuz mineral yağlar (monograde), sistemdeki sıcaklık değişimlerine karşı son derece zayıf bir direnç gösterir ve viskoziteleri sıcaklıkla çok hızlı düşer. Bunun yerine; Viskozite İndeksi (VI) 150 ve üzerinde olan, polimerik kesme stabilitesi (shear stability) güçlü ve sürtünme modifiye edici kimyasal katıklara (friction modifiers) sahip modern tam sentetik veya yarı sentetik hidrolik akışkanların tercih edilmesi, sistemin çok daha geniş bir termal bantta maksimum mekanik verimle çalışmasını garanti eder. Salt sentetik hidrolik akışkana geçiş yapmak bile, sistemin genel sıvı sürtünmesini düşürerek %3 ila %7 arasında ölçülebilir bir elektrik faturası düşüşü anlamına gelmektedir. Ayrıca, silindirlerde standart elastomerler yerine düşük sürtünme katsayılı (low-friction) sızdırmazlık elemanlarının (özel karbon dolgulu PTFE veya modifiye poliüretan bazlı alaşımlar) kullanılması, pistonların harekete başlama anındaki statik koparma (break-away) ve dinamik kayma (slip) sürtünme kuvvetlerini azaltarak enerji tüketimine doğrudan ve ölçülebilir bir olumlu etki yapar.

Enerji Verimliliğinin Çarpan Etkisi: Ekonomik ve Teknik Çıktılar

Uygulanan tüm bu mühendislik optimizasyon adımlarının makineye bütüncül (holistik) olarak entegre edilmesi, sistemde sadece basit bir aylık elektrik tasarrufunun çok ötesinde müthiş bir "Çarpan Etkisi" yaratır. Sistemin termal ve titreşim stresinin azalması, hidrolik devredeki tüm aktif ve pasif komponentlerin MTBF (Mean Time Between Failures - Ortalama Arıza Arası Süre) değerlerini dramatik biçimde ve eksponansiyel olarak artırır.

Ayrıca hidrolik yağın 60°C'nin üzerinde çalıştığı her zorlu durumda, sıcaklıktaki her 10°C'lik artışın (Arrhenius denklemi uyarınca) yağın kimyasal kullanım ömrünü oksidasyon reaksiyonları nedeniyle tam olarak yarı yarıya kısalttığı asla unutulmamalıdır. Son derece verimli, kendi içinde gereksiz ısı üretmeyen optimize bir sistemde hidrolik yağın çevresel bertaraf maliyetleri, pahalı filtre kartuşlarının değişim periyotları ve arıza kaynaklı üretim kaybı (downtime) maliyetleri tesisin karlılığını artıracak şekilde minimuma iner.

Endüstri 4.0, Edge Computing ve Dijital İkiz (Digital Twin) Entegrasyonu

Modern tesislerde hidrolik enerji verimliliği artık sadece mekanik bir iyileştirme değil, aynı zamanda veriye dayalı (data-driven) dijital bir süreçtir. Endüstri 4.0 normlarına uygun akıllı hidrolik sistemlerde, pompa çıkışına, dönüş hatlarına ve tank içlerine yerleştirilen IIoT (Industrial Internet of Things) tabanlı akıllı sensörler; yağın anlık sıcaklığını, kinematik viskozitesini, dielektrik sabitini, partikül kirlilik seviyesini ve çözünmüş su oranını milisaniye bazında sürekli olarak yerel bir Edge Controller birimine (sınır bilişim kontrolcüsü) veya doğrudan bulut ortamına aktarır. Enerji analizörleri ile elektrik motorunun çektiği anlık elektrik gücü (kW), sensörlerin okuduğu net hidrolik güç (Bar x Litre/Dk) ile gerçek zamanlı olarak karşılaştırılarak, sistemin genel verimlilik indeksi (overall efficiency) saniye saniye hesaplanır.

Sistemdeki herhangi bir valfte veya pompada başlayan iç sızıntı veya ince bir mekanik aşınma, henüz makineyi durduracak majör bir arızaya dönüşmeden veya büyük termal enerji israflarına yol açmadan, haftalar öncesinden yapay zeka (AI) destekli prediktif algoritmalarla (kestirimci bakım) tespit edilir. Ayrıca, makinenin fiziksel montajı dahi yapılmadan önce Model Tabanlı Sistem Mühendisliği (MBSE) kullanılarak yazılım ortamında oluşturulan 1D Dijital İkiz (Digital Twin) simülasyonları sayesinde; akümülatör hacimleri, boru çapları, PID parametreleri, motor tahrik eğrileri ve valf orifis kısıtlamaları gibi sayısız kritik değişken simüle edilerek, fiziksel üretime geçilmeden mutlak en verimli tasarım noktası (sweet spot) kesin olarak matematiksel bağlamda saptanır.
