Basınç Kontrol Valfleri
ve Ayarları

Hidrolik sistemlerin kalbi olarak nitelendirebileceğimiz pompalar, sisteme sürekli bir sıvı akışı (debi) sağlarken, sistemin kas gücünü oluşturan temel unsur olan "basınç", sıvının akışına karşı gösterilen direnç sonucu ortaya çıkar. Bir hidrolik devrede akış miktarı (debi), hareketin hızını belirlerken; sistemde oluşan basınç, o hareketin ne kadar "kuvvet" (F=P*A) üreteceğini kesin olarak dikte eder. Ve bu devasa kuvveti doğru ve güvenli bir şekilde kontrol edemezseniz, sisteminiz ya mekanik olarak kendini parçalar, ya aşırı ısınarak kavrulur ya da tamamen işlevsiz kalır. İşte tam bu noktada, sistemin güvenliğini, operasyonel hassasiyetini ve enerji verimliliğini doğrudan belirleyen elemanlar olan basınç kontrol valfleri devreye girer. Emniyet valfinden basınç düşürücülere, sıralama valflerinden yük tutma (counterbalance) valflerine kadar tüm basınç kontrol elemanlarının seçimi, sadece bir katalogdan kod seçerek yapılacak basit bir eşleştirme işlemi değildir. Aksine; sistemin ömrünü, arıza sıklığını, enerji tüketimini ve en önemlisi iş güvenliğini doğrudan etkileyen kritik bir mühendislik kararıdır. Bu kapsamlı rehberde, basınç kontrol valflerinin teorik arka planını, sahadaki gerçek davranış kalıplarını, doğru ayar disiplinini, seçim kriterlerini ve endüstride en sık karşılaşılan kronik sorunların kök nedenlerini derinlemesine inceliyoruz. Hedefimiz, sistemlerinizi daha güvenilir ve verimli hale getirecek mühendislik vizyonunu sizlere sunmaktır.

1. Basınç Kontrol Valflerinin Temel İşlevi ve Sınıflandırılması

Hidrolik akışkanlar, fiziksel doğaları gereği (çok yüksek basınçlar hariç) sıkıştırılamaz olarak kabul edilirler. Bir pompa sürekli olarak sisteme yağ basmaya devam ettiğinde ve bu yağın gideceği bir yer kalmadığında (örneğin bir silindir strok sonuna dayandığında veya hatta bir tıkanıklık oluştuğunda), sistem basıncı teorik olarak sonsuza kadar yükselme eğilimine girer. Pratikte ise bu durum, sistemdeki en zayıf halkanın (bir hortumun, bir contanın veya pompanın gövdesinin) patlamasıyla sonuçlanır. Basınç kontrol valfleri, bu felaket senaryosunu önlemek ve aynı zamanda devrenin farklı bölümlerindeki kuvvet gereksinimlerini regüle etmek için tasarlanmıştır.

İşlevlerine göre basınç kontrol valfleri ana hatlarıyla şu şekilde sınıflandırılabilir:

• Emniyet Valfleri (Relief Valves): Sistemin maksimum basıncını sınırlar.
• Basınç Düşürücü Valfler (Pressure Reducing Valves): Alt devrelerin basıncını ana hattan bağımsız olarak daha düşük bir seviyede sabitler.
• Sıralama Valfleri (Sequence Valves): Basınç sinyaline bağlı olarak işlemleri mekanik olarak sıraya koyar.
• Yük Tutma Valfleri (Counterbalance Valves): Negatif yüklerin kontrolsüzce düşmesini veya hareket etmesini engeller.
• Boşaltma Valfleri (Unloading Valves): Belirli şartlar sağlandığında pompanın boşa dönmesini (tanka boşaltmasını) sağlayarak enerji tasarrufu yaratır.

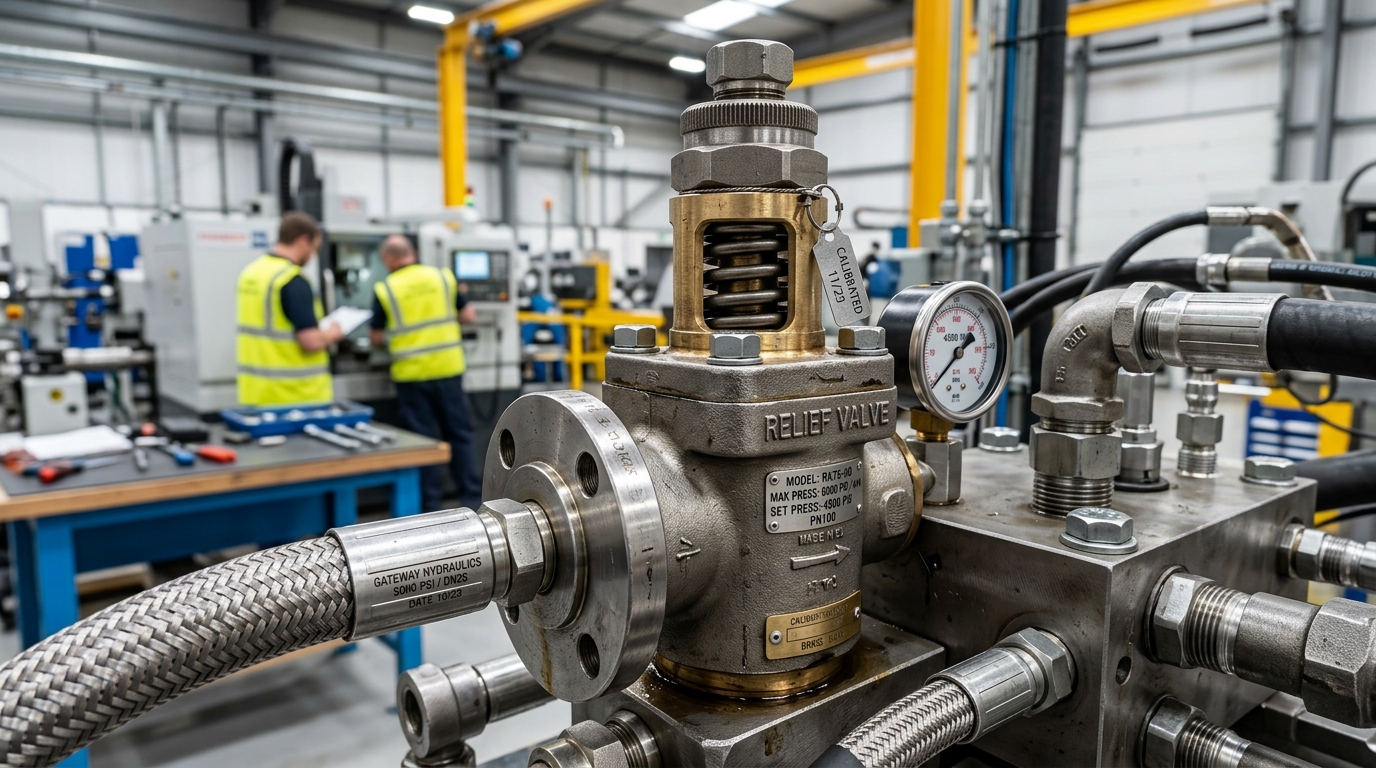

Şekil 1: Bir hidrolik basınç kontrol valfinin iç mekanizmasının ve ayar vidasının detaylı, endüstriyel makro görünümü. Bu yapıdaki hassasiyet, sistem güvenliğinin temelidir.

2. Emniyet Valfi (Relief Valve): Sistemin Son Savunma Hattı

Emniyet valfleri, hidrolik devrelerin sigortalarıdır. Normal şartlar altında tamamen kapalı konumda bulunurlar (Normally Closed). Sistemdeki basınç, valfin yay gücü ile ayarlanmış olan eşik değere ulaştığında, valf içerisindeki popet veya sürgü (spool) itilir ve fazla yağ doğrudan tanka yönlendirilerek basıncın daha fazla yükselmesi kesin olarak engellenir.

Ancak burada mühendislik pratiğinde çok sık yapılan ölümcül bir hata vardır: Emniyet valfinin açılmaya başladığı (cracking pressure) basınç noktası ile tam olarak açıldığı (full flow pressure) basınç noktası aynı değildir.

Doğrudan Uyarımlı (Direct-Acting) Emniyet Valfleri: Bu tip valflerde, basınç popetin yüzeyine doğrudan etki eder ve mekanik yayı sıkıştırarak açılır. Basınç ayar noktasına yaklaşılırken, yay esnemeye başlar, popet hafifçe aralanır ve yağ sızdırmaya başlar. Bu geçiş bölgesinde sistemde belirgin bir "tıslama" veya ıslık sesi duyarsınız. Pompa debisinin önemli bir kısmı iş yapmak (silindiri itmek vb.) yerine, dar bir aralıktan geçip tanka kaçarak sadece ısı üretir. Eğer emniyet valfi ayarı, sistemin normal çalışma basıncına çok yakın tutulursa, sistem sürekli olarak bu verimsiz ve yıkıcı kayıp bölgesinde çalışır. Bu nedenle doğrudan uyarımlı valflerde ayar basıncı, sistemin maksimum çalışma basıncından en az %15-%20 daha yüksek bir değere set edilmelidir.

Pilot Uyarımlı (Pilot-Operated) Emniyet Valfleri: Eğer çok daha hassas bir koruma gerekiyorsa veya sistem yüksek debilerle çalışıyorsa, pilot uyarımlı emniyet valfleri tartışmasız tercih edilmelidir. Bu valfler iki kademelidir: Küçük bir pilot valf (doğrudan uyarımlı) ve büyük akışı yöneten ana sürgü (main spool). Sistem basıncı ayar noktasına geldiğinde, önce küçük pilot valf açılır, bu açılma ana sürgünün arkasındaki basınç dengesini bozar ve ana sürgü hızla tam açılarak tüm debiyi tanka tahliye eder. Pilot uyarımlı valflerde cracking pressure ile tam açılma basıncı arasındaki fark (histerezis bandı) çok dardır ve valfin basıncı çok daha kararlıdır.

3. Basınç Düşürücü Valf (Pressure Reducing Valve): Alt Devreleri Koruma Sanatı

Emniyet valfleri her zaman giriş (pompa) hattı basıncını kontrol etmek için kullanılırken, basınç düşürücü valfler sadece çıkış hattı basıncını kontrol ederler. Basınç düşürücü valfler, diğer basınç kontrol valflerinin aksine normalde açık (Normally Open) konumda bulunurlar.

Bir ana hidrolik hattan beslenen birden fazla aktüatör olduğunu varsayalım. Ana sistem 250 bar basınçla çalışıyor olabilir; ancak devrenin bir dalındaki kalıp sıkma silindirinin, test aparatının veya hassas bir motorun sadece 50 bar basınca ihtiyacı vardır (veya 50 bardan fazlası bu elemanlara zarar verecektir). İşte bu valf, sadece o spesifik hattın basıncını düşürmek ve dalgalanmalardan bağımsız olarak sabit tutmak için kullanılır. Çıkış basıncı ayarlanan değere ulaştığında, valf içindeki spool harekete geçerek akış kesitini daraltır (kısma yapar) ve basıncı limitler.

Kritik Uyarı: Bu kısma işlemi, hidroliğin temel prensipleri gereği ciddi bir basınç düşümü (ΔP) yaratır ve bu kayıp tamamen ısı enerjisine dönüşür. Eğer ana hat basıncı ile düşürülmek istenen basınç arasında uçurum varsa (örneğin 250 bar'dan 30 bar'a düşürüp sürekli o hatta yüksek debi geçiriyorsanız), o valf devasa bir ısı kaynağına dönüşecek ve yağın ömrünü hızla tüketecektir. Bu gibi durumlarda, sistemi oransal basınç kontrolü ile yönetmek veya o hatta özel bağımsız, düşük basınçlı bir pompa ünitesi kurmak enerji verimliliği ve soğutma maliyetleri açısından çok daha kârlı bir mühendislik çözümüdür.

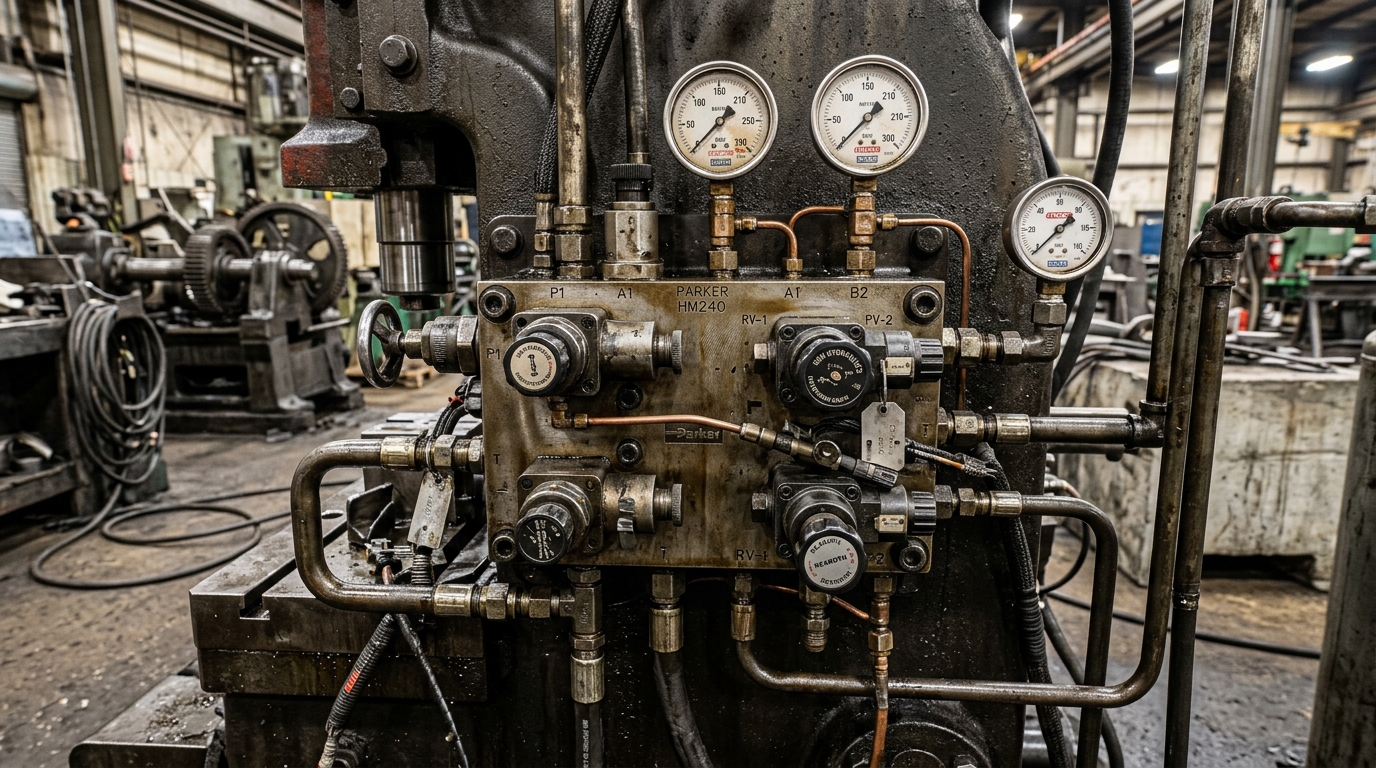

Şekil 2: Bir makine otomasyonunda kullanılan, üzerinde sıralama ve basınç düşürücü valflerin entegre edildiği kompleks hidrolik çelik manifold bloğu. Valflerin doğrudan bloğa montajı sızıntıları ve basınç kayıplarını minimuma indirir.

4. Sıralama Valfi (Sequence Valve): Mekanik Otomasyonun Kalbi

Sıralama valfleri, hidrolik devrelerde birden fazla aktüatörün tamamen basınca dayalı olarak sırayla devreye girmesini sağlayan, sensörsüz ve rölesiz "mekanik otomasyon" elemanlarıdır. Klasik bir endüstriyel uygulama düşünün: Bir hidrolik pres uygulamasında önce üstten inen baskı silindiri iş parçasını sıkıştırmalı, parçanın kaymadığından emin olunduktan (gerekli sıkıştırma kuvvetine ulaşıldıktan) sonra yanlardan zımbalama veya kesme silindirleri devreye girmelidir.

Ana silindir parçayı sıkıştırdığında ve hareketi durduğunda, hattaki basınç hızla yükselmeye başlar. Bu artan basınç, sıralama valfinin ayar değerine ulaştığında valf açılır ve ana hattaki yağı ikinci devreye (kesme silindirine) yönlendirir. Böylece tamamen güvenli ve birbiri ardına işleyen bir hidrolik zincir kurulmuş olur.

Drain (Sızıntı) Hattı Problemi: Sıralama valflerinin uygulamasında yapılan en ölümcül hata, "geri basınç" (backpressure) faktörünün ihmal edilmesidir. Bir sıralama valfinin çıkışında her zaman iş yapan başka bir silindir (ikincil devre) vardır ve bu devrenin oluşturacağı bir yük (basınç) olacaktır. Eğer sıralama valfinin yay odasındaki yağ içten kendi çıkış portuna bağlanmışsa, ikincil devrede oluşacak her 1 bar'lık direnç, sıralama valfinin ayar değerini doğrudan 1 bar yukarı itecektir. 100 bar'a ayarlanmış bir sıralama valfi, arkasında 50 bar'lık bir çalışma yükü hissettiğinde aslında 150 bar'a ulaşmadan açılmayacaktır. Bu nedenle, endüstriyel hidrolik tasarımlarında sıralama valflerinin yay odaları (drain portları) her zaman harici bir hatla doğrudan ve dirençsiz olarak tanka (T) bağlanmalıdır.

5. Yük Tutma (Counterbalance) Valfleri: Yerçekimine Meydan Okumak

Bir hidrolik silindir, pres tablası gibi dikey ve ağır bir yükü taşıyorsa veya bir ekskavatör kolu gibi yerçekimi doğrultusunda hareket ediyorsa, serbest düşme tehlikesi vardır. Pompa motora basmadan önce, yükün kendi ağırlığından kaynaklanan negatif kuvvet nedeniyle aktüatörün pompa debisinden daha hızlı hareket etme eğilimi kavitasyona, kontrol kaybına ve mekanik kazalara neden olur.

Yük tutma (Counterbalance / Overcenter) valfleri tam olarak bu sorunu çözer. Yükün düştüğü yöndeki çıkış hattına bağlanırlar ve normalde kapalıdırlar. Silindirin yerçekimi etkisiyle aşağı inebilmesi için sadece yükün oluşturduğu basınç yetmez; valfin açılabilmesi için pompanın silindirin diğer tarafına mutlaka basınç uygulaması gerekir. (Buna pilot sinyali denir). Pompa durursa veya bir hortum patlarsa, valf derhal kapanarak yükü olduğu yerde milimetrik olarak kilitler. İş ve işçi güvenliğinin vazgeçilmez bir standardıdır.

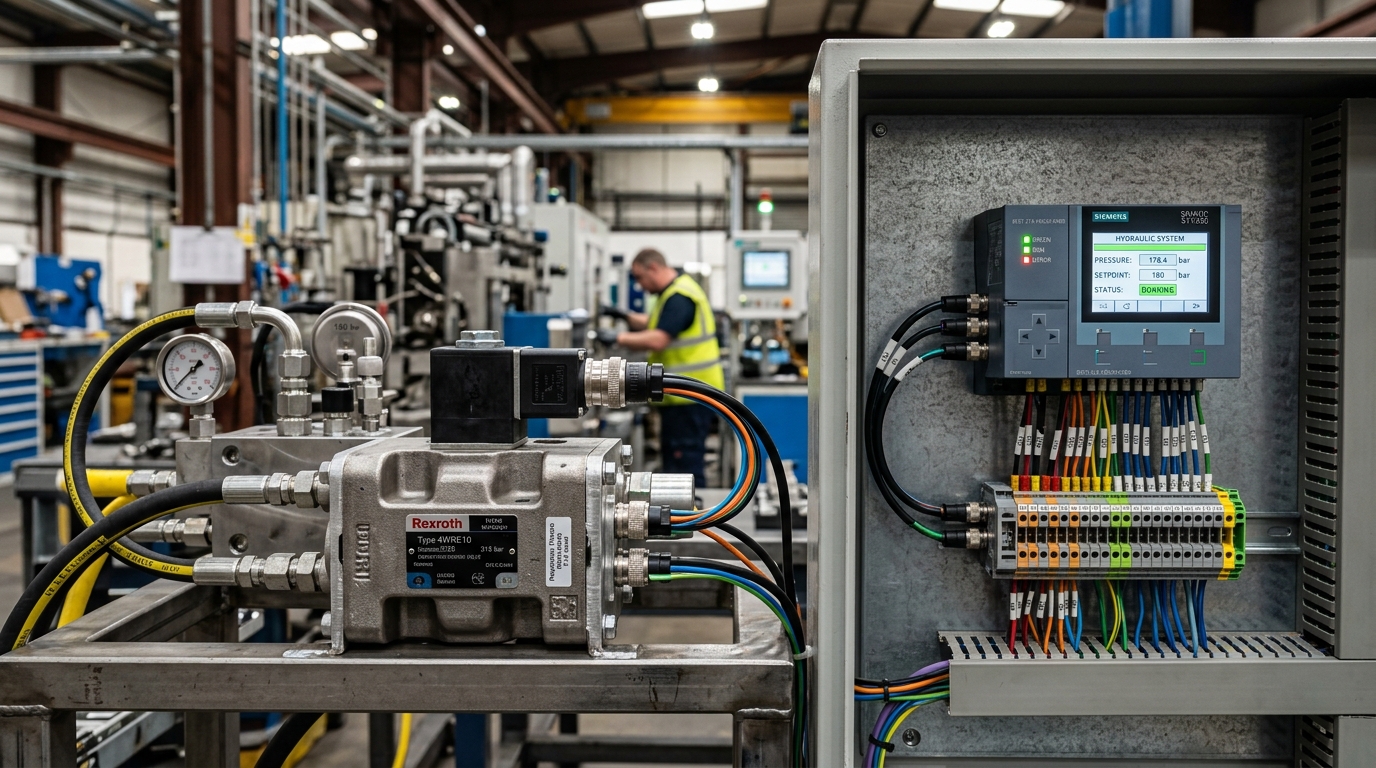

Şekil 3: Modern bir PLC sistemine elektronik konektörler ile bağlı oransal basınç kontrol valfi. Endüstri 4.0'ın hidrolikteki en belirgin yansıması olan bu teknoloji, milisaniyeler içerisinde hassas rampa kontrolleri sağlar.

6. Oransal Basınç Kontrol Valfleri ve Endüstri 4.0

Geleneksel on/off valflerde basınç ayarı, mekanik bir cıvata ve yay ikilisi ile manuel olarak yapılır. Sistem çalıştığı sürece o basınç sabittir. Ancak günümüzün modern esnek üretim hatlarında, aynı presin sabah hafif bir alüminyum parçaya nazikçe 40 bar basması, öğleden sonra ise kalın bir çelik sacı 250 bar ile şekillendirmesi gerekebilir. İşte bu anlık, reçete bazlı değişimler oransal basınç kontrol valfleri ile gerçekleştirilir.

Otomasyon sisteminden (PLC) gelen 0-10V gerilim veya 4-20mA akım şeklindeki elektriksel bir sinyalle, valfin içindeki bobin gücü anlık olarak ayarlanır. Sinyal ne kadar güçlüyse, bobinin yarattığı manyetik itme kuvveti o kadar artar ve basınç ayarı milisaniyeler içinde yükselir veya düşürülür.

Oransal valflerin en devasa mühendislik avantajı, makine döngüsü içindeki mekanik ve hidrolik şokları sönümleyebilme, yani Rampa (Ramp Generation) yeteneğidir. Valf bobinine giden elektrik sinyali aniden 0'dan 10V'a çıkmak yerine, sizin belirlediğiniz örneğin 2 saniyelik bir rampa eğrisine göre kademeli olarak yükseltilir. Bu yumuşak geçiş; hidrolik borulardaki yıkıcı koç vuruşlarını (water hammer), pompa şaftlarındaki mekanik burulma yorulmalarını ve silindir contalarındaki ani şok patlamalarını neredeyse sıfıra indirger. Sistemin mekanik ömrünü yıllarca uzatır.

"Sahada yapılan en kritik hata, valf kalibrasyonunu sistem henüz soğukken ve viskozite yüksekken yapmaktır. Soğuk yağ ile körü körüne yapılan bir valf ayarı, sistem yarım saat sonra termal rejime girdiğinde tamamen anlamsız ve tehlikeli bir parametreye dönüşür."

— BRS PROSES Mühendislik ve Devreye Alma Ekibi

7. Basınç Valfi Seçiminde ve Devreye Alınmasında Sık Yapılan Kritik Hatalar

Sahada mühendislerimizin karşılaştığı ve sistemleri felakete sürükleyen en yaygın uygulama hataları şunlardır:

• Yanlış Debi Kapasitesi (Oversizing ve Undersizing): Sadece basınca bakarak valf seçilmez. Maksimum çalışma debisine (l/dk) uygun olmayan, çok küçük (undersized) seçilmiş bir valf, içinden geçen yüksek hızlı akışı boğar, inanılmaz bir ısı üretir ve çok şiddetli basınç sıçramalarına (pressure spikes) yol açar. "Büyük her zaman iyidir" mantığıyla gereğinden çok büyük (oversized) seçilen bir valf ise, düşük debilerde popetin veya sürgünün denge kuramamasına neden olur; valf "chatter" dediğimiz şiddetli bir titremeye, sese ve kararsız basınç üretimine başlar.
• Termal Etkiyi İhmal Etmek (Soğuk Yağ Ayarı): Yağın viskozitesi ve akışkanlığı sıcaklıkla dramatik şekilde değişir. Sabahın erken saatlerinde soğuk makinede (örn. 20°C) 150 bar'a titizlikle ayarlanan bir emniyet valfi, sistem tam yükte çalışıp yağ 55-60°C'ye ulaştığında incelir. Yağ inceldiği için iç sızıntılar çok artar ve o valf aslında 140 bar'da bile tam kapasite tanka kaçırmaya başlayabilir. Makinenizin ısındıkça "güçten düştüğünü" düşünürsünüz. Nihai basınç kalibrasyonları her zaman sistem normal çalışma sıcaklığına ulaştığında (termal rejime oturduğunda) sonlandırılmalıdır.
• Tank Hattında Oluşan Gizli Geri Basınçlar: Emniyet valfinin veya sıralama valfinin sızıntı hattının bağlandığı tanka dönüş (return) yolu gereğinden dar seçilmişse, hortumda kıvrılmalar varsa veya bu hat ana dönüş filtresi ya da soğutucu gibi ciddi direnç yaratan elemanlarla ortak bir manifoldda birleştirilmişse felaket başlar. O dönüş hattında oluşan her 1 bar'lık hidrodinamik direnç, valfinizin ayarını yayla birlikte 1 bar yukarı taşıyacaktır. Tahliye ve sızıntı hatları her zaman mümkün olan en kısa yoldan, en az dirsekle ve diğer dönüşlerden bağımsız olarak direkt tanka (seviyenin altına) indirilmelidir.
• Kalibrasyonsuz Göstergeler (Manometreler) ile Ayar: Çoğu arıza teşhisi ucuz, ibresi titreşimden kaymış veya içi boşalmış manometreler yüzünden yanlış konulur. Basınç ayarı yaparken mutlaka sıvı dolgulu (gliserinli), periyodik kalibrasyonu yapılmış, dijital veya yüksek hassasiyetli analog test manometreleri kullanılmalıdır. Manometre skalasının, ölçülecek basıncın 1.5 ila 2 katı civarında olması okunabilirlik açısından en idealidir (Örn: 100 bar okumak için 160 barlık veya 250 barlık manometre idealdir).

8. BRS Proses ile Doğru Mühendislik ve Operasyonel Mükemmellik

Bir hidrolik sistemi sıfırdan tasarlarken, makinenizin mekanik ömrünü uzatırken veya mevcut, sürekli sorun çıkartan kronik bir sistemi modernize ederken, basınç kontrol mimarisinin doğru kurgulanması hayati önem taşıyan bir temeldir. BRS Proses olarak biz; emniyet, sıralama, yük tutma ve basınç düşürme valflerinin sisteminizin termal ve dinamik çalışma koşullarına tam uygun simülasyon ve seçimlerini gerçekleştiriyoruz. Valf kalabalığını ve hortum yığınlarını ortadan kaldıran, basınç kayıplarını sıfıra yaklaştıran özel hidrolik manifold blok tasarımlarını kendi talaşlı imalat bünyemizde sıfır hatayla işliyoruz. Devreye alma (commissioning) aşamasında ise tüm valf kalibrasyonlarını, pürüzsüz çalışma ve maksimum enerji verimliliğini garanti edecek şekilde gelişmiş veri toplama (datalogger) ve ölçüm cihazlarımızla milimetrik olarak set ediyoruz.

Kullandığımız valflerde sızdırmazlık kalitesinden, kirlilik toleransına ve milisaniyelik tepki süresine (response time) kadar her spesifik parametreyi sizin prosese özel olarak reçetelendiriyoruz. Eğer endüstriyel tesisinizde veya makine parkınızda çözülemeyen bir hidrolik yağ ısınması, mekanik şaseleri çatlatan açıklanamayan koç vuruşları (basınç dalgalanmaları), sürekli patlayan hortumlar ve yırtılan silindir keçeleri gibi sorunlar yaşıyorsanız; sorun büyük ihtimalle "markanın kötülüğü" veya "kalitesiz malzeme" değil, tamamen "yanlış kurgulanmış hidrolik basınç mimarisi" ve hatalı valf konfigürasyonudur. Bu tür kronik problemleri bilimin ışığında kökünden teşhis edip çözmek, uzun ömürlü ve enerji verimli modern hidrolik sistemlere geçiş yapmak için BRS Proses mühendislik ekibiyle hemen iletişime geçebilirsiniz. Hidrolikte güç kontrolsüz bırakılamaz; gücü biz kontrol edelim, siz üretime odaklanın.
