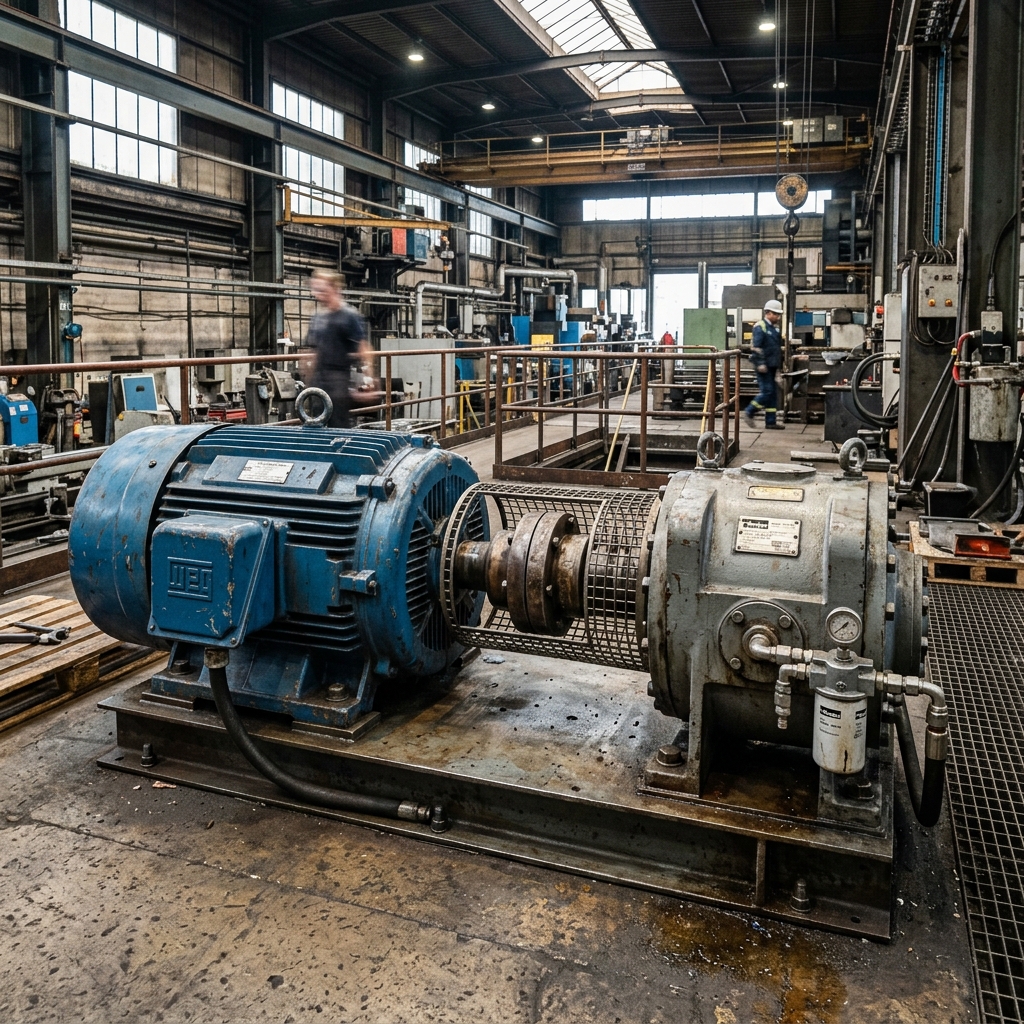

Elektrik Motor ve Pompa Eşleştirme

Hidrolik sistemlerin kalbi hidrolik pompa ise, o kalbe hayat veren ve sisteme temel tahrik kuvvetini sağlayan birincil güç kaynağı elektrik motorudur. Elektrik motoru ile hidrolik pompanın doğru seçimi, mühendislik prensiplerine uygun eşleştirilmesi ve milimetrik hassasiyetteki montajı, bir hidrolik güç ünitesinin (HPU) genel performansı, enerji verimliliği, akustik gürültü seviyesi, sistem kararlılığı ve bileşenlerin uzun vadeli kullanım ömrü üzerinde doğrudan ve dramatik bir etkiye sahiptir. Endüstriyel saha uygulamalarında karşılaşılan pek çok "hidrolik pompa arızasının" veya "motor yanmasının" kök neden analizine (root cause analysis) inildiğinde, asıl sorunun bileşenlerin kendi üretim hatalarında değil, motor-pompa grubunun termodinamik ve mekanik uyumsuzluğunda, yanlış boyutlandırmasında veya montaj sırasındaki kritik mühendislik hatalarında (kaplin hizasızlığı, yanlış şim kullanımı, titreşim izolasyonunun eksikliği vb.) yattığı net bir şekilde görülmektedir. Bu kapsamlı makale, ağır sanayi, pres hatları, plastik enjeksiyon makineleri ve otomasyon sistemleri için hidrolik güç üniteleri tasarlayan, devreye alan veya bakımını üstlenen uzman mühendisler için, elektrik motoru ve hidrolik pompa entegrasyonunun termodinamik, tribolojik, mekanik, akışkanlar mekaniği ve elektromanyetik boyutlarını en ince teorik ve pratik ayrıntılarına kadar ele almaktadır. Unutulmamalıdır ki; elektrik motoru ve pompanın entegrasyonu, sadece iki dönen mekanik kütlenin birbirine bir kampana ile bağlanması işlemi değil, akışkanlar mekaniğinin karmaşık yasaları ile elektromanyetik enerji dönüşüm prensiplerinin, akustik ve titreşim disiplinleriyle harmanlandığı kusursuz bir mühendislik sentezidir.

Endüstriyel otomasyonun giderek daha yüksek tepki hızları, daha hassas basınç kontrolü ve daha düşük enerji tüketimi talep ettiği günümüz Endüstri 4.0 ekosisteminde, bu güç entegrasyonunun termodinamik dengesi ve titreşim sönümleme karakteristikleri, makine duruş sürelerini (downtime) minimize etmenin temel anahtarıdır. Elektrik şebekesinden çekilen aktif gücün, asenkron motorun stator sargılarından rotora elektromanyetik indüksiyonla, oradan esnek kaplin vasıtasıyla pompa tahrik miline ve nihayetinde hidrolik akışkan gücüne (hidrostatik enerjiye - basınç ve debi) dönüşümü sırasında yaşanan mekanik, elektriksel ve hidrolik kayıpların matematiksel optimizasyonu, modern sistem tasarımının ayrılmaz ve en kritik parçasıdır. Geleneksel yaklaşımların aksine, salt katalog verilerine dayalı yapılan yüzeysel seçimler, sahada ağır bedeller ödetmeye mahkumdur. Bu nedenle entegrasyon sürecinin her bir fazı, temel fizik kanunları ve ileri mühendislik hesaplamaları ışığında, şebeke parametrelerinden akışkan dinamiğine kadar uzanan geniş bir perspektifte değerlendirilmelidir.

1. Hidrolikte Güç Transferi: Termodinamik Dönüşüm ve Mekanik Şaft Gücü Hesaplamaları

Hidrolik enerjinin üretimi özünde ardışık bir enerji dönüşüm sürecidir: Elektrik enerjisi motor tarafından şaft torku ve devrine (mekanik enerjiye) dönüştürülür, bu mekanik enerji ise hidrolik pompa tarafından sistemin ihtiyaç duyduğu basınca ve debiye (hidrostatik akışkan gücüne) çevrilir. Sistemin her bir ardışık dönüşüm aşamasında termodinamik yasaları gereği kaçınılmaz olarak sürtünme (tribolojik direnç), ısı yayılımı, viskoz sürüklenme (viscous drag) ve iç sızıntılar (internal leakage) şeklinde belirli enerji kayıpları yaşanır. Elektrik motorundan hidrolik pompaya aktarılan mekanik gücün ne kadarının hidrolik silindirlere veya hidromotorlara faydalı iş (useful work) olarak yansıyacağı, eşleştirilen bileşenlerin mekanik verimlilik, hacimsel verimlilik ve bu ikisinin çarpımından elde edilen genel toplam verimlilik katsayılarına sıkı sıkıya bağlıdır.

Bu bağlamda hacimsel verimlilik (ηv), pompanın basınca maruz kaldığında meydana gelen yapısal iç sızıntılarını ve kullanılan hidrolik yağın kütlesel sıkıştırılabilirliğini (bulk modulus) ifade eder. Özellikle yüksek basınçlarda (300 bar ve üzeri) yağın hacimsel olarak %1,5 - %2 oranında sıkışması debi kayıplarına neden olur. Diğer yandan mekanik-hidrolik verimlilik (ηmh), pompa içindeki rulman sürtünmelerini, sızdırmazlık elemanlarının mekanik direncini ve akışkanın dar kanallardan geçerken sergilediği viskoz direnci temsil eder. Elektrik motorunun nominal şaft gücü (kW) belirlenirken, mühendislik hesaplamalarında bu iki verimin çarpımı olan toplam verim (ηt) kesinlikle dikkate alınmak zorundadır. Yetersiz motor gücü seçimi, asenkron motorun sürekli aşırı yük (overload) altında kalarak slip (kayma) değerinin artmasına, dolayısıyla devrinin düşmesine ve pompanın beklenen hidrolik debiyi sağlayamamasına sebep olur.

Makine mühendisliği ve akışkanlar mekaniği pratiklerinde yapılan en büyük ve yaygın teorik hatalardan biri, pompanın sürekli çalışma basıncı ve debisi üzerinden hesaplanan ortalama gücün, doğrudan elektrik motorunun katalog gücü olarak sıfır toleransla seçilmesidir. Oysa standart endüstriyel asenkron (sincap kafesli) motorların çalışma karakteristiği, üzerlerindeki mekanik yük arttıkça senkron hızdan saparak "kayma" (slip) yapmaları üzerine kuruludur. Hidrolik pompa şaftı üzerinde oluşan ani ve şiddetli basınç artışları (örneğin yön kontrol valflerinin ani kapanması veya oransal valflerin yüksek frekanslı anahtarlamaları sırasında oluşan şok dalgaları), motor milinde çok ciddi anlık burulma momenti (tork pikleri) yaratır. Bu pikler, motorun elektriksel devrilme torku (breakdown torque) limitini aşacak seviyeye ulaşırsa, motorun statoru ile rotoru arasındaki manyetik bağ aniden kopar; rotor senkronizasyonu tamamen kaybederek durma noktasına (stall condition) gelir. Bu kilitlenme (stall) durumu motor sargılarında çok yüksek akım akışına ve dakikalar hatta saniyeler içinde katastrofik izolasyon yanmalarına neden olabilir. Doğru bir mühendislik yaklaşımı, motorun ani aşırı yük kapasitesinin sistemdeki hidrolik pik yükleri absorbe edecek büyüklükte olmasını şart koşar.

2. Kalkış Dinamikleri, Viskozite Etkileri ve Elektrik Şebekesi Entegrasyonu

Elektrik motoru seçiminde ve sistem tasarımında dikkat edilmesi gereken en kritik mühendislik kriterlerinden biri Kalkış Torku (Locked Rotor Torque) ve motorun rotor atalet momentidir (mass moment of inertia). Bir hidrolik güç ünitesi, kapalı merkezli valflerin neden olduğu hidrolik kilitlenme nedeniyle sistemde kalıntı basınç varken çalıştırıldığında veya özellikle soğuk ortam koşullarında (örneğin kış aylarında dış ortamda çalışan mobil veya sabit presler) sistemdeki yağın kinematik viskozitesinin aşırı yükseldiği durumlarda motor muazzam bir dirençle karşılaşır. Örneğin ISO VG 46 veya VG 68 numaralı standart bir hidrolik yağın viskozitesinin düşük sıcaklıklarda 1000 cSt'nin üzerine fırlaması durumunda, sistem adeta bal kıvamındaki bir sıvıyı basmaya zorlanır. Bu şartlar altında motor rotoru, sistemin eylemsizliğini ve soğuk yağın devasa kayma gerilimi (shear stress) direncini yenerek nominal devrine ulaşabilmek için, kendi nominal torkunun iki ila üç katı oranında (hatta IEC standartlarında NEMA Design D tipi motorlarda çok daha fazlası) bir başlangıç torku üretmek zorunda kalır.

Hidrolik akışkanın fiziksel özelliklerinden biri olan Viskozite İndeksi (VI) ve akma noktası (pour point), bu kritik kalkış anında elektrik motorunun şebekeden çekeceği demeraj (kalkış) akımının genliğini ve süresini belirleyen en temel termofluid faktörlerdir. Yağ soğuk ve kalınken iç sürtünme kuvvetleri olağanüstü seviyededir. Pompalar, bu yüksek viskoziteli hidrolik sıvıyı emiş hattından çekmek (ve kavitasyonu önlemek) ile basınç hattına itmek için motor milinden son derece yüksek ve asimetrik bir tahrik torku talep ederler. Eğer asenkron motor, bu dinamik zorluklar göz ardı edilip sırf "sürekli çalışma şartlarındaki" ortalama güce göre hesaplanıp sıfır marjla seçilmişse, kalkış anındaki bu zorlanma motor sargılarının aşırı akım çekmesine sebep olur. Bu durumda panodaki termik manyetik koruma şalterleri veya aşırı akım röleleri sistemi sürekli devredışı bırakabilir, yüksek akım kontaktör kontaklarının ark yaparak birbirine kaynamasına yol açabilir veya en kötü senaryoda stator sargılarının F veya H sınıfı emaye yalıtımı kavrularak motorun tamamen yanmasına yol açabilir. Termal şokların yarattığı bu tahribat genellikle bir anda değil, zaman içinde biriken yorulmalarla motorun aniden çökmesiyle sonuçlanır.

Bütün bunların yanı sıra, elektrik motorunun elektrik şebekesine olan dinamik yük etkisi ve sisteme uygulanan kalkış (startup) yöntemleri de mühendislik analizinin vazgeçilmez bir parçası olmalıdır. Geleneksel Doğrudan Yolverme (Direct-On-Line / DOL) yönteminde asenkron motor, statorunda manyetik alanı kurabilmek ve rotoru ivmelendirmek için şebekeden nominal çalışma akımının yaklaşık 6 ila 8 katı büyüklüğünde bir transient kalkış akımı (inrush current) çeker. Bu olağanüstü elektromanyetik demeraj, motor mili, kaplin elastomeri ve hidrolik pompanın tahrik şaftı üzerinde adeta devasa bir çekiç/balyoz darbesi (mechanical shock) yaratır. Bu şok darbesi, zamanla kama yuvalarının genişlemesine, kaplin yıldızının parçalanmasına ve şaftlarda yorulma (fatigue) kaynaklı mikro çatlakların oluşmasına yol açar. Bu mekanik ve elektriksel şok yüklerini tamamen elimine etmek, pompa yataklarının (journal veya roller bearings) ömrünü uzatmak ve şebekede anlık gerilim düşümlerini (voltage sag) engellemek için, endüstriyel tesislerde Yıldız-Üçgen (Y/Δ) yolverme teknikleri veya çok daha modern bir çözüm olan tristör kontrollü Yumuşak Yol Vericiler (Soft Starters) kullanılması, ileri düzey hidrolik makine mühendisliğinin temel bir gerekliliğidir. Yumuşak yol vericiler sayesinde motor kalkış rampası programlanarak hem akım pikleri dizginlenir hem de hidrolik pompanın yumuşak bir şekilde basınca geçmesi sağlanarak sistem şokları engellenir.

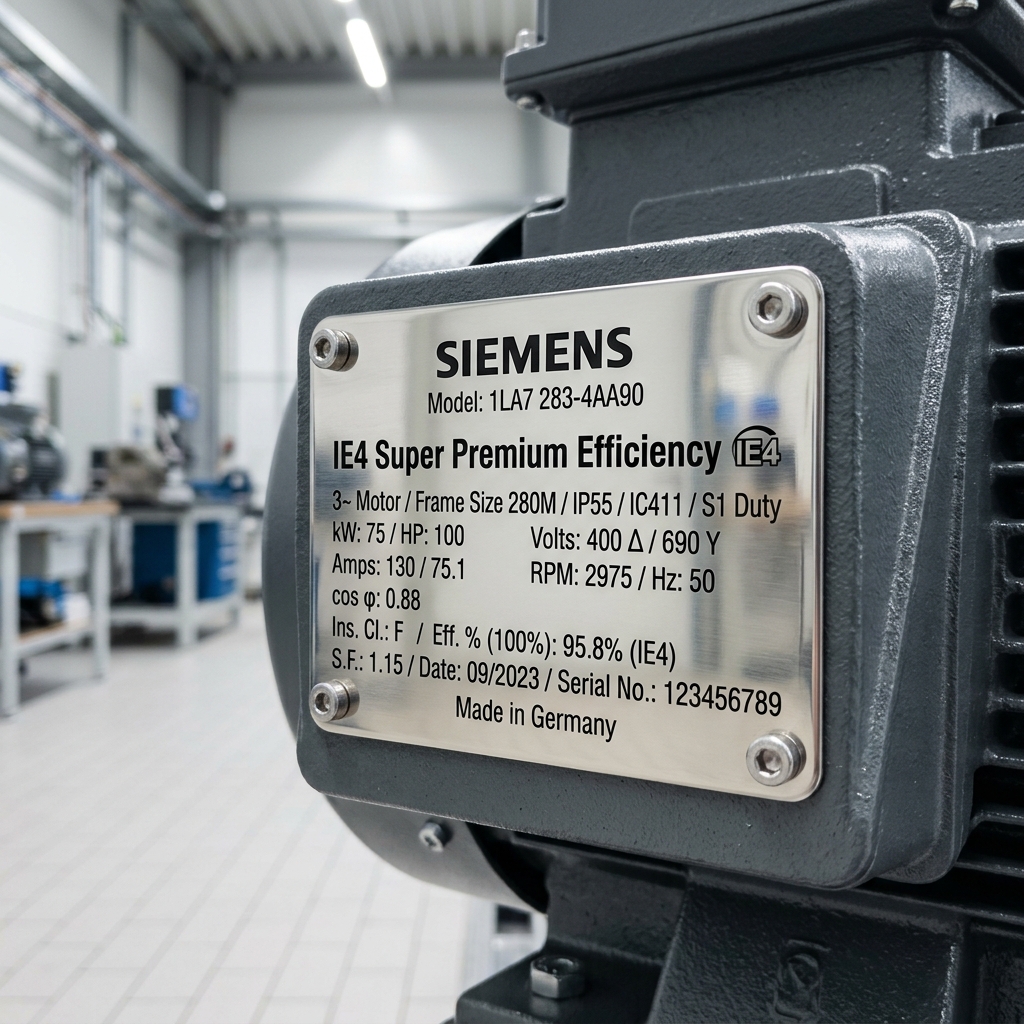

Modern, yüksek enerji verimliliğine (IE4 Super Premium) sahip, gelişmiş termal sınıflandırmalı endüstriyel asenkron motor etiketi.

Elektrik Motorlarında Enerji Verimlilik Sınıfları (IE Standartları) ve Güç Faktörü (Cos φ) Optimizasyonu

Küresel enerji maliyetlerinin artması ve sürdürülebilirlik regülasyonları doğrultusunda, Uluslararası Elektroteknik Komisyonu (IEC 60034-30-1) standartlarına göre hidrolik üniteleri tahrik eden AC asenkron motorlar enerji dönüştürme verimliliklerine göre IE1 (Standart Verim) ile IE5 (Ultra Premium Verim) arasında sınıflandırılmaktadır. Ayrıca motorun Güç Faktörü (Cos Phi) optimizasyonu, şebekeden çekilen reaktif gücü minimize etmek, trafo kapasitesini korumak ve kompanzasyon panosu yükünü hafifletmek için endüstriyel tesislerde son derece kritiktir.

• IE3 (Premium Efficiency): Günümüzde Avrupa Birliği ve birçok global pazarda endüstriyel hidrolik güç üniteleri kurulumlarında asgari yasal zorunluluk haline gelmiş standarttır. Stator oluklarında çok daha yüksek oranda saf bakır iletken kullanılarak I²R (bakır) kayıpları düşürülürken, rotorda ve statorda kullanılan ince, yönlendirilmiş düşük kayıplı silisli çelik saclar sayesinde manyetik histerezis (hysteresis) ve fuko (eddy current) girdap akımı kayıpları titizlikle minimize edilmiştir.
• IE4 (Super Premium Efficiency): Ağır sanayide sürekli ve kesintisiz (7/24) çalışma şartlarında görev yapan presler, plastik enjeksiyon makineleri ve haddehane HPU'larında, sağladıkları enerji tasarrufu ile ilk yatırım (CAPEX) maliyet farkını çok kısa sürede (genellikle 1-2 yıl içinde) amorti ederler. IE4 motorların gövde çalışma sıcaklıkları (temperature rise) standart motorlara kıyasla çok daha düşüktür; bu da rulman gresinin kimyasal ömrünü uzatarak yatak dayanımını ve periyodik bakım aralıklarını dramatik ölçüde artırır.
• Senkron Servo Motorlar (PMSM - Permanent Magnet Synchronous Motors): Sabit deplasmanlı yüksek verimli içten dişli pompalarla mekanik olarak birleştirilerek modern Elektro-Hidrolik Servo Pompa Sistemlerini (Değişken Devirli Pompa Sürücüleri) oluştururlar. Bu sistemler, hidrolik devrede klasik oransal valflere olan ihtiyacı azaltarak, sistemin ihtiyaç duyduğu anlık debi ve basıncı milisaniyeler içinde doğrudan motor devrini ve torkunu vektörel olarak (FOC - Field Oriented Control) değiştirerek ayarlayan, kayıpların neredeyse sıfıra indirildiği ileri teknoloji hibrit mekatronik çözümlerdir. Hızlı ivmelenme ve duruş yetenekleri, onları modern plastik enjeksiyon makinelerinin vazgeçilmezi yapar.

3. Pompa Geometrilerinin İç Dinamikleri ve Motor Şaftına Etki Eden Mekanik Geri Beslemeler

Sistemin ihtiyaç duyduğu hidrolik basınca ve debiye göre elektrik motorunun nominal senkron hızını ve mil gücünü hesapladıktan sonraki en kritik mühendislik adımı, tahrik edilecek hidrolik pompanın iç yapısının, deplasman hacminin (cc/rev), akış üreten kinematik karakteristiğinin ve iç geometrisinin motor rotoru ile olan dinamik etkileşiminin (dynamic interaction) derinlemesine incelenmesidir. Uygulamada kullanılan farklı pompa geometrileri (dişli, paletli, pistonlu), fiziksel tasarım farklılıklarından ötürü elektrik motoru miline bambaşka seviyelerde burulma titreşimleri (torsional vibration), hidrolik basınç dalgalanmaları (pressure pulsation) ve rezonans riskleri yansıtır. Her bir pompa tipinin kendine has "titreşim imzası", motor yataklarının ömrünü doğrudan belirler.

• Dıştan Dişli (External Gear) ve İçten Dişli (Internal Gear) Pompalar

  Dıştan dişli pompalar, yapıları gereği tamamen sabit deplasmanlı makinelerdir. Tasarım basitlikleri, nispeten düşük üretim maliyetleri ve yağ içerisindeki partikül kirliliğine (contamination) karşı yüksek tolerans sergilemeleri sebebiyle mobil ve endüstriyel hidrolikte son derece yaygındırlar. Ancak hidrolik akış üretim mekanizmaları (diş profillerinin birbirine girip çıkarken oluşturduğu diş boşluklarındaki hacimsel değişimler) gereği, kapalı hacimdeki yağın basınç hattına aniden itilmesi esnasında yüksek oranda kinematik debi ve basınç nabızlanması (flow and pressure ripple) üretirler. Nabızlanma frekansı, diş sayısı ile motor devrinin çarpımına eşittir. Bu yüksek frekanslı hidrolik şok dalgaları, pompa milinden kapline ve oradan doğrudan elektrik motoru miline hem radyal (eğilme) hem de eksenel yönlerde mikro-titreşimler olarak kesintisiz bir şekilde aktarılır. Uzun süreli çalışmada ve şasi ile rezonansa girilmesi durumunda, motorun özellikle tahrik tarafındaki (drive-end) ön yatağında kafes veya yuvarlanma yolu hasarlarına, kaplin içindeki poliüretan yıldızın yorulmasına ve motorun stator ile rotor arasındaki hassas hava boşluğu (air gap) eşmerkezliliğinin zamanla bozulmasına yol açabilir. Diğer yandan, içten dişli (gerotor, hilal tipli) pompalar ise çok daha pürüzsüz bir geometrik hacim daralması sağladıkları için basınç nabızlanması ve dolayısıyla motor miline yansıyan titreşim karakteristiği dıştan dişli pompalara kıyasla çok daha dengeli ve düşüktür.

• Paletli (Vane) Pompalar

  Paletli pompalar, kinematik yapıları sayesinde dişli pompalara kıyasla çok daha düşük bir debi dalgalanmasına sahiptirler ve bu nedenle son derece sessiz, titreşimsiz bir akış üretirler. Bu pürüzsüz akış profili, elektrik motorunun mekanik olarak çok daha dengeli, düşük rulman yorgunluğuyla ve "huzurlu" dönmesini sağlar. Ancak, rotor kanallarındaki paletlerin merkezkaç kuvveti (centrifugal force) ve arka tarafındaki basınç dengesi ile dış eksantrik stator halkasına (cam ring) yaslanması prensibiyle çalıştıklarından, motorun tahrik devrine karşı son derece hassas çalışma sınırlarına sahiptirler. Düşük devirlerde (örneğin 600 dev/dak altında) merkezkaç kuvveti yetersiz kalacağından paletler dışarı tam açılamaz, stator halkasına tutunamaz ve iç sızıntı (internal slippage) maksimize olur. Diğer uçta, yüksek devirlerde (örneğin 2500+ dev/dak) ve hidrolik yağ viskozitesinin yüksek olduğu durumlarda ise, emiş hattında meydana gelen akış direnci ve basınç düşümleri (pressure drop) kavitasyona (vapour kavitasyon) hızla zemin hazırlar. Kavitasyon sonucu oluşan mikro buhar kabarcıklarının basınç hattında aniden çökmesi (implosion), hidrolik sistemde mini patlamalar yaratır. Bu şiddetli mikro patlamalar, pompa rotoruna ve dolayısıyla elektrik motoru şaftına son derece düzensiz, yüksek frekanslı ve şok edici burulma darbeleri (torsional shocks) olarak yansıyarak sistemin tüm elektriksel ve mekanik kararlılığını temelden bozar.

• Eksenel Pistonlu Pompalar (Eğik Plaka ve Eğik Eksen Tasarımları)

  Ağır sanayi hidroliğinin kalbi sayılan eksenel pistonlu pompalar, yüksek basınç (350 - 450 bar ve üzeri) ve değişken debi/deplasman gerektiren kapalı ve açık çevrim uygulamalarının tartışılmaz vazgeçilmezidir. Sistemin anlık debi veya basınç talebine göre, pompa içindeki deplasman mekanizmaları (örneğin eğik plaka - swashplate açısı veya eğik gövde açısı) mekanik, hidrolik veya oransal elektronik kompanzatörler aracılığıyla saniyeden kısa sürelerde anlık olarak değişir. Sabit devirle dönen elektrik motoru, pompanın eğik plakasının aniden maksimum açıya geçmesiyle (örneğin bir pres silindirinin serbest düşüşten tam baskı moduna geçmesi) sıfır tork talebinden sistemin maksimum tork talebine adeta bir duvarla çarpışır gibi aniden geçiş yapar. Asenkron motor, bu aşırı agresif ani tork değişimlerine ve step yükleme darbelerine (dynamic step loads) karşı koyabilecek, hız kaymasını (slip) belirli bir bantta tutabilecek kadar yüksek bir elektriksel manyetik doygunluğa, güçlü bir devrilme torkuna ve yeterli bir mekanik rotor eylemsizlik momentine (inertia) sahip olacak şekilde mühendislik hesaplamalarıyla özel olarak boyutlandırılmalıdır. Bu eksenel dalgalanmaların yönetimi, doğru kaplin esnekliğinin seçimine doğrudan etki eder.

4. Frekans Konvertörü (VFD / İnvertör) Entegrasyonu: Enerji Avantajları ve Gizli Elektromanyetik Yan Etkiler

Modern tesislerde çevresel sürdürülebilirlik standartları ve sürekli artan elektrik enerjisi maliyetleriyle mücadele edebilmek için, sabit devirli asenkron motorlara Frekans Konvertörü (Değişken Hızlı Sürücü - VFD) entegre edilmesi endüstriyel hidrolik mühendisliğinde temel bir standart uygulamaya dönüşmüştür. İş makinesi veya pres makinesi basınç bekleme (stand-by) konumundayken, valfler kapalıyken veya debi talebi düşükken, motorun elektrik frekansı değiştirilerek devri (örneğin 1500 dev/dak'dan 300 dev/dak'ya) düşürülür. Bu sayede sadece pompanın iç kaçaklarını (volumetric slip) kompanze edecek asgari bir çalışma hızına inilir. Santrifüj makinelere uygulanan Afinite (Benzeşim) Yasaları tam geçerli olmasa da, pozitif deplasmanlı hidrolik pompalarda şaft gücü, motor devriyle doğrudan (doğrusal) orantılı olarak azaldığı için muazzam seviyelerde bir net elektrik tasarrufu (kWh) elde edilir. Özellikle plastik enjeksiyon gibi yüksek bekleme süreleri olan çevrimlerde bu tasarruf oranları %40 ila %60 seviyelerine kadar ulaşabilir. Ancak, bu teknolojik avantajın yanı sıra, VFD kullanımı ciddi tribolojik, termal ve sofistike elektriksel yan etkileri de beraberinde getirir ve bu etkiler tasarım aşamasında yönetilmezse maliyetli arızalara yol açar.

VFD uygulamalarındaki en hayati ve en sık gözden kaçırılan risk motor soğutmasıdır (Thermal Management). Standart TEFC (Tam Kapalı Fan Soğutmalı / IC411) asenkron motorlarda, motor rotorunun tahrik şaftı uzantısına mekanik olarak bağlı olan ve motor dış gövdesindeki (karkas) soğutma kanatçıklarına hava üfleyen soğutma pervanesi, rotorla aynı hızda döner. Motor hızını VFD aracılığıyla düşük frekanslara (örn. 10 Hz veya 15 Hz) çektiğinizde, bu pervane de yavaşlar ve hava akışı (soğutma debisi) dramatik bir şekilde düşer. Motor düşük devirde dönerken dahi, hidrolik pompayı çevirmek ve sistem basıncını korumak için hala çok yüksek bir tork üretmeye, dolayısıyla şebekeden nominal değerine yakın bir elektrik akımı çekmeye devam ediyorsa (sabit tork uygulaması karakteristiği), yavaş dönen arka pervane motor gövdesinden bu ısıyı uzaklaştırmaya yetecek hava debisini sağlayamaz. Stator sargılarında biriken I²R (bakır) kayıpları içeride yoğun bir ısıya dönüşür ve izolasyon vernikleri eriyerek motorun fazlar arası veya faza-toprak kısa devre yapmasına neden olur. Bu öngörülebilir termal felaketi engellemek için, invertörle sürülecek hidrolik pompa motorlarında kesinlikle ana şafttan bağımsız harici bir elektrik beslemesine (genellikle monofaze) sahip olan, motor devrinden bağımsız olarak sürekli tam devirde dönerek motor gövdesini cebri olarak soğutan bir Cebri Soğutma Fanı (Forced Ventilation Unit / Bağımsız Fan - IC416) entegre edilmesi tartışılmaz bir mühendislik kuralıdır. Ek olarak, sargı içerisine gömülü PTC veya PT100 sıcaklık sensörlerinin invertör koruma rölesine bağlanarak termal koruma devresinin sürekli denetim altında tutulması şarttır.

Yüksek Frekanslı Elektriksel Fluting (Rulman Erozyonu) Hasarı ve Common-Mode Akımları

VFD sürücülerinin günümüzdeki mimarisinde kullanılan IGBT (İzole Geçitli Bipolar Transistör) anahtarlama teknolojisi, saniyede binlerce kez (2 kHz - 16 kHz anahtarlama frekansı) çok hızlı kare dalga sinyalleri (PWM) üretir. Bu hızlı dalgalar, çok yüksek gerilim yükselme hızlarına (dV/dt) sahiptir ve kablo ile motor sargılarında yüksek frekanslı Ortak Mod Gerilimi (Common-Mode Voltage) oluşmasına neden olur. Motorun kapasitif eşdeğer devresi üzerinden, stator sargıları ile rotor gövdesi arasında kapasitif bir bağ (parazitik kapasitans) oluşur. Bu parazitik gerilimler, motor mili üzerinden fiziksel toprağa akmak ister ve bu akış için kendilerine elektriksel olarak en düşük dirençli yol olan motor rulmanlarını seçerler. Rotor dönerken, rulman bilyaları (veya makaraları) ile rulman iç/dış bileziklerinin yuvarlanma yolları arasında mikroskobik, yalıtkan bir hidrodinamik yağ filmi bulunur. Oluşan şaft gerilimi, bu ince yağ filminin dielektrik dayanım sınırını aştığı anda, bilya ile bilezik arasında mikroskobik bir elektrik arkı (kıvılcım) oluşur. Elektro-Erozyon İşleme (EDM) etkisine benzeyen bu sürekli elektriksel deşarj bombardımanı, rulman yollarında kraterler oluşturarak metali eritir ve zamanla yataklarda "Oluklanma" (Electrical Fluting) veya "Washboarding" adı verilen, tırtıklı bir çamaşır tahtası görünümünde yıkıcı erozyonlar yaratır. Bu sinsi ve görünmez hasar mekanizması, yepyeni rulmanların bile birkaç ay içerisinde aşırı mekanik uğultu yapmasına, ısınmasına, titreşiminin artmasına ve en sonunda kilitlenerek feci şekilde dağılmasına yol açar. Bu elektromanyetik felaketi kökünden önlemek adına; VFD ile kontrol edilen, özellikle büyük güçlü (>45 kW) asenkron motorlarda kesinlikle yalıtılmış rulmanlar (dış bileziği seramik alüminyum oksit kaplı izole rulmanlar), tamamen seramik bilyalı hibrit rulmanlar veya motor şaftındaki zararlı gerilimi rulmanlara ulaşmadan doğrudan motor gövdesine ileterek sönümleyen şaft topraklama fırçaları / halkaları (shaft grounding rings) kullanılması zorunlu bir elektromekanik tasarım kuralıdır.

5. Mekanik Güç Aktarımı: Kampana (Bell Housing) ve Elastomerik Kaplin Teknolojisi ile Titreşim İzolasyonu

Tasarım ne kadar iyi olursa olsun, elektrik motorunun çıkış ucu ile hidrolik pompanın tahrik mili hiçbir uygulamada birbirine doğrudan kaynatılmaz, tek parça bir şaftla birleştirilmez veya rijit, esnemez bir çelik flanşla birbirine vidalanmaz. Mekanik imalatta ve operasyon sırasında oluşan geometrik toleranslar nedeniyle, bu iki dönen ağır kütle arasında her zaman eksenel (axial uzama/kısalma), radyal (paralel offset) ve açısal (angular) hizasızlıkları (misalignment) belirli bir emniyet limitine kadar kendi içinde sönümleyerek tolere edecek, aynı zamanda hidrolik devreden kaynaklanan şok darbelerinin ve yüksek frekanslı basınç piklerinin motor rotor sargılarına ve yataklarına ulaşmasını engelleyecek sönümleyici (dampening) esnek bir güç aktarım elemanına mutlak suretle ihtiyaç vardır. Bu mekanik aktarım ve izolasyon köprüsünün iki temel ana unsuru; Esnek Elastomerik Kaplin (Elastomeric Flexible Coupling) ve bu grubu muhafaza eden Kampana'dır (Bell Housing). Doğru boyutlandırılmamış bir kaplin aktarım hattı, mekanik titreşimlerin hidrolik rezonanslarla birleşmesine zemin hazırlayarak tahrip edici kuvvetlerin doğrudan şaft yataklarına ulaşmasına neden olur.

Kampanalar, motorun standart B5 veya B14 flanşı ile pompanın ISO/SAE standart flanşını birbirine bağlayan, genellikle özel alaşımlı dökme demir (pik/sfero) veya ekstrüde alüminyum alaşımdan üretilen silindirik muhafaza yapılarıdır. Ancak kampananın görevi sadece iki cihazı birbirine fiziksel olarak tutturmak veya dönen tehlikeli kaplini insan temasından korumak (ISG standartları) değildir; asıl mühendislik görevi, motor ve pompa şaft eksenlerinin işleme hassasiyetini ve eksenel paralelliğini operasyonel yükler altında bükülmeden korumaktır. Buna ek olarak, sistemin genel titreşim analizine bakıldığında, pompanın yarattığı yapısal kaynaklı mekanik gürültünün (structure-borne noise) tank (rezervuar) gövdesine iletilerek bir hoparlör gibi amplifiye edilmesini yalıtmak için, kampana flanşı ile depo kapağı sacı arasına nitril kauçuk veya vulkanize edilmiş sönümleyici flanşlar (damping rods, damping rings veya sub-plates) yerleştirilmesi, hidrolik ünitenin toplam akustik gürültü emisyonlarını dBA bazında ciddi oranda (bazen 5-8 dBA arası) düşüren ileri bir tasarım uygulamasıdır.

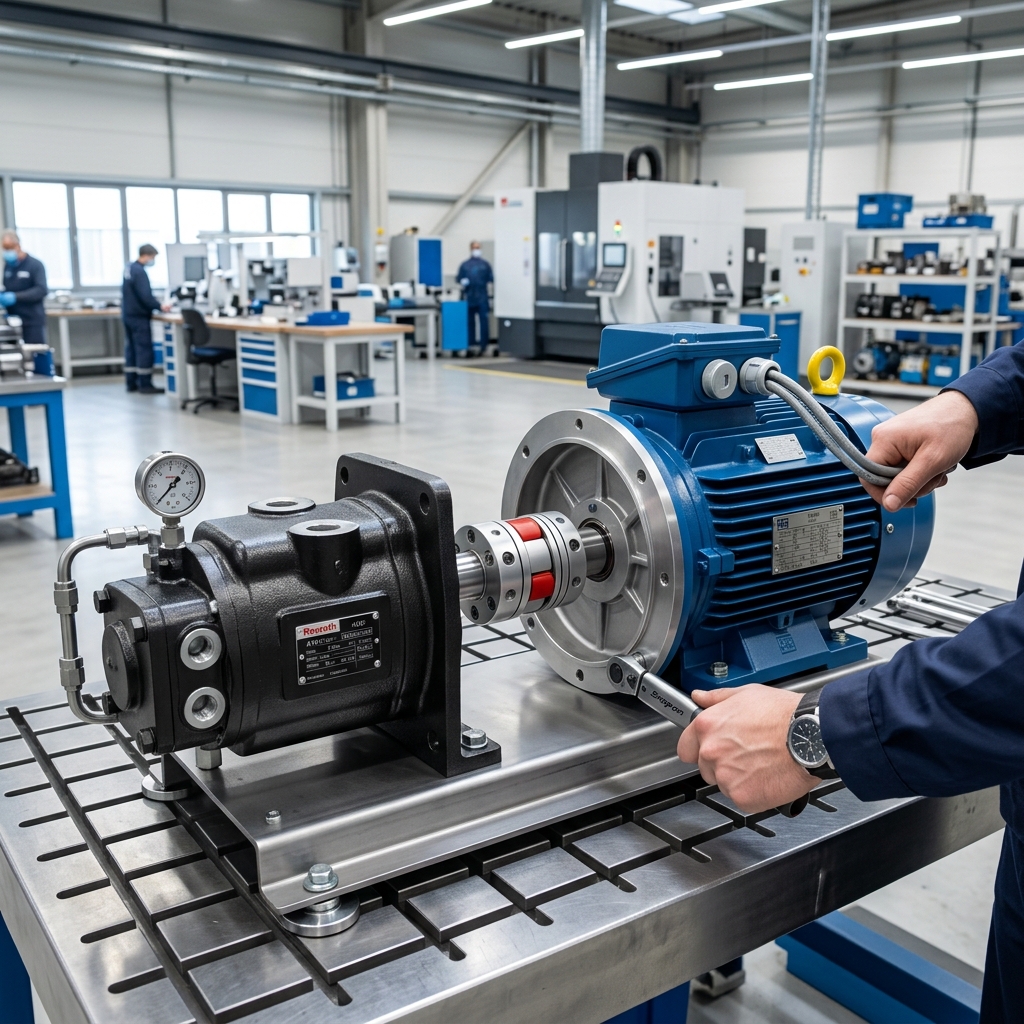

Döküm kampana (bell housing) ve ortasında titreşim sönümleyici poliüretan yıldız bulunan esnek çeneli (jaw tipli) kaplin kullanılarak yapılan profesyonel motor-pompa hizalama montajı.

Kaplin ve Poliüretan Yıldız (Spider / Element) Seçiminin Kritik Mühendislik Parametreleri

Doğru tork aktarımı ve titreşim sönümlemesi için motor ve pompa mil çaplarının uygun bir kaplin göbeği (hub) ile eşleşmesi tek başına asla yeterli değildir. İki kaplin çenesi arasına yerleştirilen poliüretan elastomerin (yıldızın) dinamik karakteristiği ve malzeme bilimi, sistemin tüm mekanik ömrünü tayin eder.

• Nominal Tork ve Pik Tork Kapasitesi Analizi: Kaplin ölçüsü belirlenirken; motorun ürettiği sürekli tork değerinin yanı sıra, yön kontrol valflerinin ani anahtarlaması veya silindirlerin sona dayanmasıyla (cushioning) oluşan basınç şoklarının (water hammer) kaplin üzerinde yaratacağı pik burulma darbeleri hesaplanmalı ve elastomer yıldızın bu darbeyi kopmadan / kesilmeden karşılayabilecek kesme mukavemetine (shear strength) sahip olması sağlanmalıdır.
• Poliüretan Yıldız Sertlik Derecesi (Shore Hardness): Shore A veya Shore D birimiyle ölçülen elastomer sertliği, hidrolik sistemin çalışma dinamiğine göre spesifik olarak seçilmelidir. Yumuşak yıldızlar (örneğin 80-92 Shore A) düşük torklu ancak titreşimli dişli pompa sistemlerinde yüksek darbe emilimi sağlar, ancak yüksek tork altında sürekli burulma momentine dayanamayarak eriyebilir. Standart endüstriyel hidrolik üniteler için optimum tork iletimi ve sönümleme dengesini kuran 95-98 Shore A sertlik ideal kabul edilir. Çok sert malzemeler (örneğin 64 Shore D) ise yüksek debili pistonlu pompaların yüksek tork piklerini esnemeden aktarmak içindir; şok sönümleme yetenekleri son derece düşüktür ve eğer şaft hizalaması kusursuz yapılmamışsa kaplinin tüm radyal hatasını (offset) doğrudan hidrolik pompanın ve motorun ön yataklarına bir yorulma gerilimi olarak yansıtır.
• Termal Yaşlanma ve Kimyasal Direnç: Kaplinin çalıştığı kampana içi kapalı ve sirkülasyonsuz bir ortamdır. Sürekli poliüretan esnemesi sonucu oluşan histerezis ısısı ve motor ön gövdesinden yayılan ısıyla birlikte, kampana içi ortam sıcaklığı ortamdan 15-25°C daha yüksek seviyelere çıkar. Kaplin polimer malzemesi yüksek ısıda (genellikle 90°C - 100°C üzeri) mekanik elastikiyetini (modulus) kaybetmemeli, ayrıca arızalı keçe sızıntılarından kaynaklanabilecek mineral esaslı (HLP vb.) veya sentetik hidrolik yağlara karşı kimyasal olarak şişme yapmamalı ve bozunmamalıdır.

6. Şaft Hizalaması (Shaft Alignment): Tribolojik Dayanım İçin Sıfır Tolerans Yaklaşımı

Sahada yapılan en büyük mühendislik ve mekanik bakım hatalarının başında, üretici kataloglarındaki kaplin esneklik değerlerine aldanarak, "Nasıl olsa aradaki esnek kaplin açısal ve radyal (offset) hataları tolere etmek için tasarlanmış" yanılgısıyla motor ve pompa şaftlarının birbirine göre olan geometrik hizalamasına (alignment) yeterli özeni göstermemek gelir. Esnek elastomerik kaplinler, sistem çalıştığında oluşan ısıl genleşmeleri (thermal growth) ve operasyonel milimetre altı esnemeleri tolere etmek, hidrolik şokları sönümlemek için icat edilmiştir; dikkatsiz, özensiz ve göz kararı (straight-edge) yapılmış, baştan yanlış kurulmuş hatalı montajları telafi etmek için değil! Milimetre altı (örneğin 0.1 mm) kalıcı bir radyal kaçıklık dahi, saniyede 25 devirle (1500 RPM) dönen bir kütlede saniyede 25 kez tekrarlanan tersinir bir eğilme momenti (bending moment) ve alternanslı bir yorulma gerilimi oluşturur. Bu durum kaplin elastomerinin iç sürtünmeyle (histerezis) aşırı ısınarak erimesine, pompa mili boyun keçelerinin (rotary shaft lip seal) asimetrik baskı nedeniyle erken aşınarak yağ sızdırmasına ve hem pompa hem motor rulmanlarındaki L10h dinamik rulman ömrünün teorik hesaplamaların çok altında kalarak mikro ufalanma (spalling) ile çökmesine neden olur. Dolayısıyla montaj aşamasında "sıfır tolerans" prensibi esastır.

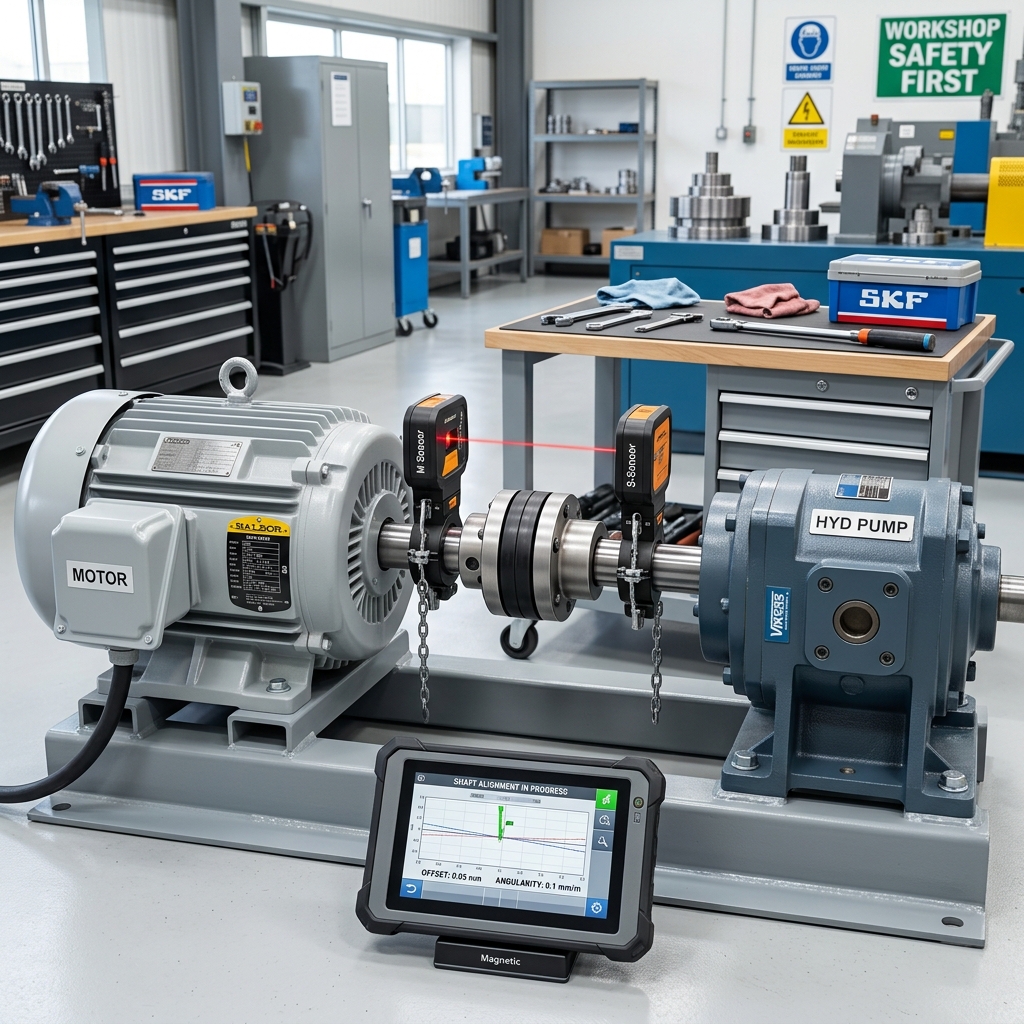

Hassas çift sensörlü lazer ölçüm cihazları (Laser Shaft Alignment Tools) ile mikron mertebesinde motor-pompa şaft hizalaması işlemi.

Lazerli Hizalama Prosedürü ve Topal Ayak (Soft Foot) Teşhisi

Geçmişte mekanik komparatör saati (dial indicator) ve kumpas yöntemleri yaygın olarak kullanılsa da, günümüzde termal uzamaları (thermal growth) da hesaplayabilen dijital çift sensörlü Lazer Hizalama Cihazları, güvenilir bir HPU imalatı için endüstriyel standarttır. Motor çalışırken statik halden operasyonel sıcaklıklarına ulaşana kadar gövdenin yapacağı mikronluk genleşme hesaplanır ve motor ayaklarının altına konacak hassas paslanmaz çelik kalibreli şimlerin (shims) kalınlıkları bu termal hedeflere göre belirlenir. Şaft hizalamasından da önce çözülmesi gereken en büyük sorun ise "Topal Ayak" (Soft Foot) problemidir. Motor ve pompa montaj şasisinin düzlemselliği mükemmel değilse veya ayaklarda boşluk varsa, bağlantı cıvataları sıkıldığı anda motor gövdesi burulmaya (stator distorsiyonuna) maruz kalır. Bu durum hem hava boşluğunun (air gap) bozulmasına hem de hizalamanın anında kaçmasına sebep olur. Bu nedenle tüm şaft hizalama işlemlerinden önce her bir motor ayağı mikrometre ile gevşetilip sıkılarak "Soft Foot" teşhisi ve düzeltmesi yapılmalıdır.
