Endüstriyel Tesisler İçin Doğru Valf Seçimi Rehberi

Endüstriyel tesislerde sıvı, gaz veya buhar akışının güvenli ve verimli bir şekilde yönetilmesi, operasyonel başarının temel taşlarından biridir. Bu yönetim sürecinin en kritik unsuru ise doğru valf (vana) seçimidir. Yanlış seçilmiş bir valf; sızıntılara, basınç kayıplarına, sistem arızalarına ve sonuç olarak ciddi üretim kayıplarına neden olabilir. Bu detaylı rehberde, tesisiniz için en uygun valfi nasıl seçeceğinizi, küresel, kelebek ve kontrol vanaları arasındaki farkları ve malzeme uyumu gibi hayati konuları mühendislik perspektifiyle ele alıyoruz.

1. Endüstriyel Valflerin Temel İşlevleri ve Önemi

Valfler, boru hatlarındaki akışkanın (sıvı, gaz, buhar vb.) akışını başlatmak, durdurmak, miktarını ayarlamak, basıncını kontrol etmek veya akışın tek yönde olmasını sağlamak amacıyla kullanılan mekanik cihazlardır. Modern bir petrokimya tesisinde, enerji santralinde veya su arıtma tesisinde binlerce valf bulunur ve her biri sistemin genel verimliliği ile doğrudan ilişkilidir.

Yanlış valf seçimi sadece mekanik arızalara değil, aynı zamanda ciddi iş güvenliği risklerine ve çevresel felaketlere de yol açabilir. Bu nedenle valf seçimi; proses şartlarının, akışkanın fiziksel ve kimyasal özelliklerinin ve sistem gereksinimlerinin kapsamlı bir şekilde analiz edilmesini gerektirir.

2. Valf Seçiminde Kritik Parametreler

Bir valf satın almadan veya sisteme entegre etmeden önce, aşağıdaki mühendislik parametrelerinin kesin olarak belirlenmiş olması gerekir:

2.1. Akışkanın Doğası (Faz ve Kimyasal Özellikler)

Sistemden geçecek olan akışkanın ne olduğu en belirleyici faktördür. Akışkan sıvı mı, gaz mı yoksa buhar mı? Korozif (aşındırıcı) mi, yoksa viskoz (yoğun) mu? İçerisinde katı partiküller barındırıyor mu? Örneğin, aşındırıcı asitler için paslanmaz çelik veya özel alaşımlı valfler gerekirken, katı partikül içeren çamurumsun sıvılar için bıçaklı sürgülü vanalar (knife gate valve) tercih edilmelidir.

2.2. Çalışma Sıcaklığı ve Basınç Sınıfı

Her valfin, gövde malzemesine ve sızdırmazlık elemanlarına bağlı olarak dayanabileceği bir maksimum sıcaklık ve basınç değeri vardır. Basınç sınıfı (PN16, PN40, ANSI 150, ANSI 300 vb.), valfin çalışma koşullarındaki mekanik dayanımını ifade eder.

Ancak unutulmaması gereken kritik bir nokta vardır: Basınç dayanımı sıcaklıkla ters orantılıdır. Yani 20°C'de 40 bar basınca dayanan bir valf, 200°C'de aynı basınca dayanamayabilir. Bu nedenle seçim yapılırken mutlaka "Basınç-Sıcaklık (P-T) Eğrileri" incelenmelidir.

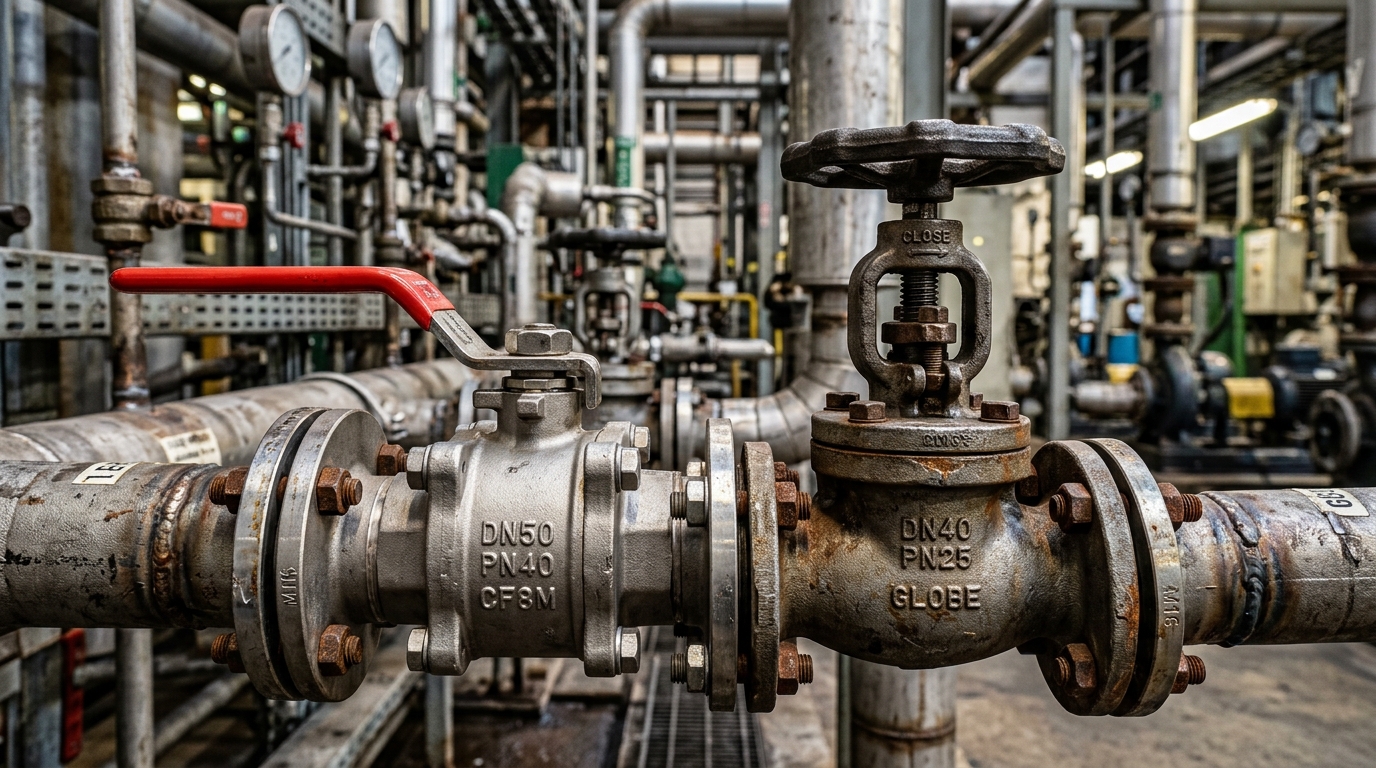

Görsel: Endüstriyel ortamda küresel vana ve glob (kontrol) vana karşılaştırması.

2.3. Akış Kontrol İhtiyacı: Aç-Kapa mı, Oransal Kontrol mü?

Valfler temelde iki ana amaç için kullanılır: İzolasyon (Kesme) ve Kontrol (Regülasyon). Sadece hattı tamamen açıp kapatmak istiyorsanız (On/Off), akışa en az direnç gösteren ve basınç kaybı yaratmayan küresel veya sürgülü vanaları seçmelisiniz. Eğer debiyi, basıncı veya sıcaklığı kademeli olarak ayarlamanız gerekiyorsa, bu durumda kısma yapmaya uygun olan glob (oturmalı) vanalar veya özel tasarımlı kontrol vanaları kullanılmalıdır. Kesme vanalarını kısmi açık konumda kullanmak, valf sitlerinde hızla aşınmaya (kavitasyon ve korozyon) neden olur.

3. En Yaygın Valf Tipleri ve Kullanım Alanları

Endüstride kullanılan temel valf tiplerinin avantajlarını, dezavantajlarını ve ideal kullanım senaryolarını detaylıca inceleyelim.

3.1. Küresel Vanalar (Ball Valves)

İçerisinde ortası delik bir küre barındıran bu vanalar, çeyrek turlu (90 derece) dönüşle çalışır. Delik boru ekseniyle aynı hizadayken valf açık, 90 derece döndürüldüğünde ise kapalı konumdadır.

• Avantajları: Tam açık konumda basınç kaybı neredeyse sıfırdır. Hızlı açılıp kapanır. Mükemmel sızdırmazlık sağlar.
• Dezavantajları: Hassas debi kontrolü için uygun değildir. Hızlı kapanması koç vuruşuna (water hammer) neden olabilir.
• Kullanım Alanları: Gaz hatları, temiz sıvı hatları, ana kesme (izolasyon) uygulamaları.

3.2. Kelebek Vanalar (Butterfly Valves)

Boru eksenine dik konumlanmış bir mil etrafında dönen bir disk ile akışı kontrol eden çeyrek turlu vanalardır. Özellikle büyük çaplı hatlarda maliyet ve alan tasarrufu sağlarlar.

• Avantajları: Kompakt tasarıma sahiptir, az yer kaplar. Büyük çaplarda (DN200 ve üzeri) maliyetleri çok düşüktür.
• Dezavantajları: Tam açık konumda bile disk akışın içinde kaldığı için belli bir basınç kaybı yaratır. Yüksek basınç farklarında diskin titremesi (flutter) sorunu yaşanabilir.
• Kullanım Alanları: Su arıtma tesisleri, soğutma suyu hatları, düşük basınçlı gaz ve hava hatları.

3.3. Glob Vanalar (Globe Valves) / Kontrol Vanaları

Akışkanın valf gövdesi içinde "S" harfine benzer bir yol izlediği, akışı diskin (veya tapanın) dikey hareketiyle kontrol eden vanalardır. Genellikle pnömatik veya elektrikli aktüatörler ve pozisyonerler ile donatılarak "Kontrol Vanası" olarak kullanılırlar.

• Avantajları: Debiyi, basıncı veya sıcaklığı çok hassas bir şekilde ve oransal olarak kontrol edebilirler. Kısma (throttling) işlemleri için mükemmeldir.
• Dezavantajları: S şeklindeki akış yolu nedeniyle basınç kaybı yüksektir. İlk yatırım maliyetleri küresel veya kelebek vanalara göre daha yüksektir.
• Kullanım Alanları: Buhar hatları, hassas kimyasal dozajlama, basınç düşürme istasyonları (PRV).

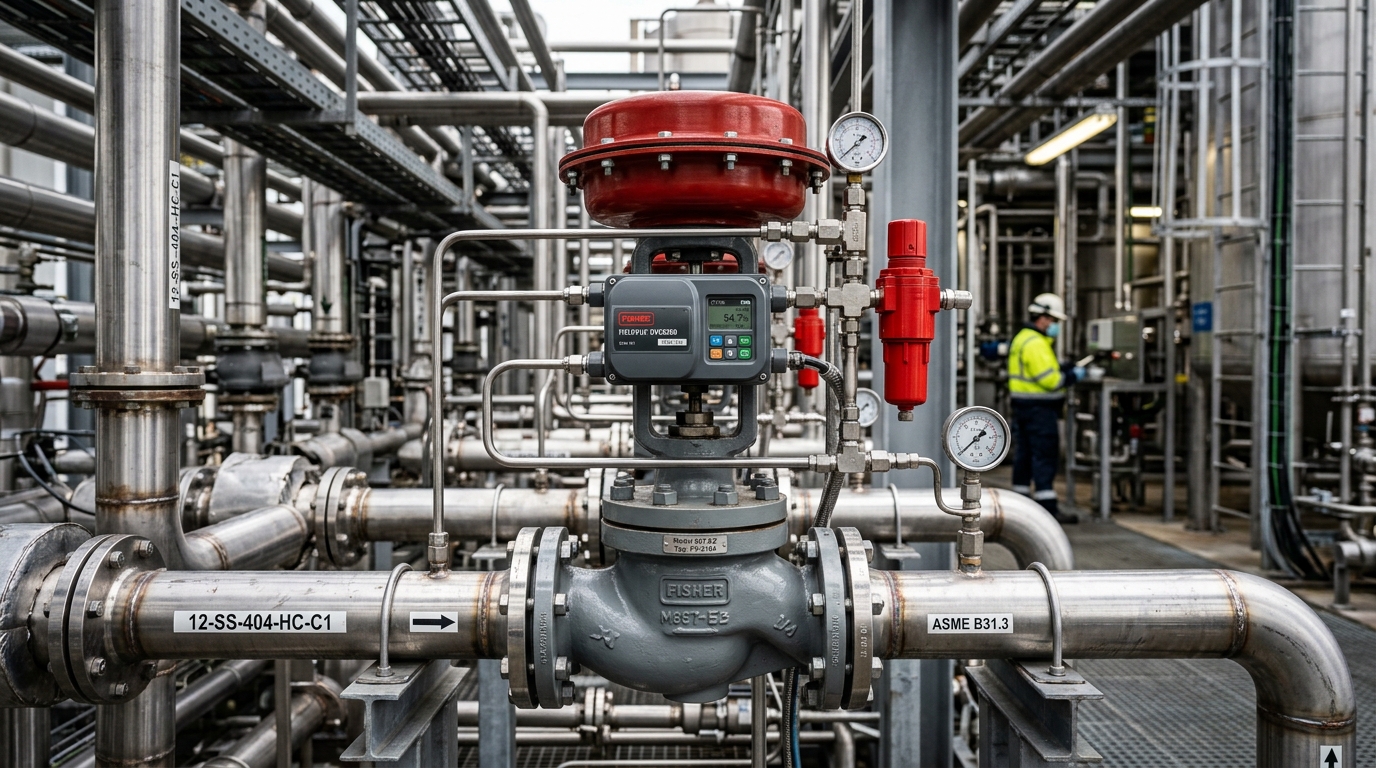

Görsel: Proses otomasyonunda kullanılan yüksek hassasiyetli pnömatik kontrol vanası uygulaması.

4. Malzeme Seçimi ve Sızdırmazlık Teknolojileri

Valfin tipi kadar gövde ve sızdırmazlık elemanlarının malzemesi de hayati önem taşır. Yanlış malzeme seçimi, kısa sürede korozyon, erime veya aşınma ile sonuçlanarak valfi kullanılamaz hale getirir.

4.1. Gövde Malzemeleri

Karbon Çelik: Genellikle buhar, hava ve aşındırıcı olmayan yüksek basınçlı sıvılar için kullanılır. Yüksek sıcaklıklara dayanıklıdır ancak korozif akışkanlara karşı zayıftır.

Paslanmaz Çelik (SS304, SS316): Kimya, gıda ve ilaç endüstrisinde standarttır. Korozyon direnci mükemmeldir ve hijyenik gereksinimleri karşılar. Özellikle SS316, içerdiği molibden sayesinde klorür korozyonuna karşı daha dirençlidir.

Pirinç ve Bronz: Daha çok düşük basınçlı su ve hava hatlarında, HVAC sistemlerinde tercih edilir. Ekonomiktir ancak yüksek sıcaklık ve korozif ortamlar için uygun değildir.

4.2. Sızdırmazlık (Conta ve Sit) Malzemeleri

Valfin kapalı konumda sızdırmamasını sağlayan parçalardır (Seat). İki ana kategoriye ayrılır: Yumuşak Sitli ve Metal Sitli vanalar.

5. İleri Düzey Sorunlar: Kavitasyon ve Flashing (Parlama)

Özellikle sıvı hatlarında çalışan kontrol vanalarında en büyük mühendislik problemlerinden ikisi Kavitasyon ve Flashing'dir. Valf içinden geçen akışkan, daralan kesitte hızlanır ve basıncı düşer.

Eğer bu basınç, sıvının buharlaşma basıncının altına düşerse sıvının içinde buhar kabarcıkları oluşur. Akışkan dar kesitten çıkıp basınç tekrar yükseldiğinde bu kabarcıklar aniden ve şiddetle patlar (İçeri göçer). Bu mikroskobik patlamalar, valf gövdesinde ve disktedir adeta mermi etkisi yaratarak metali aşındırır. Buna Kavitasyon denir.

Eğer basınç, dar kesitten çıktıktan sonra da buharlaşma basıncının altında kalmaya devam ederse, sıvı kısmen gaz fazına geçer ve hacmi devasa oranda artarak çok yüksek hızlarda valfi terk eder. Buna ise Flashing denir.

Her iki durumda da valfte şiddetli gürültü, titreşim ve hızlı mekanik hasar meydana gelir. BRS Proses mühendisleri, bu tür zorlu koşullar için anti-kavitasyon trimlerine (özel kafes tasarımları) sahip kontrol vanaları boyutlandırmakta ve sistemin uzun ömürlü olmasını sağlamaktadır.

"Bir kontrol vanasının boyutu, asla doğrudan monte edileceği borunun çapına bakılarak seçilmemelidir. Hat çapı DN100 iken, proses değerlerine göre hesaplanan ideal vana çapı (Cv hesabı) DN50 olabilir. Büyük seçilen (Oversized) bir vana, sürekli kapalıya yakın konumda çalışarak sit hasarına yol açar."

— BRS PROSES Sistem Tasarım Uzmanı

6. Aktüatör Seçimi: Vanaya Nasıl Hükmedeceksiniz?

Modern endüstriyel tesislerde vanalar insan gücü yerine otomasyon sistemleri tarafından yönetilir. Vanayı tahrik eden üniteye "Aktüatör" adı verilir. Doğru valf seçimi, doğru aktüatör seçimi ile tamamlanır.

• Pnömatik Aktüatörler: Basınçlı hava ile çalışırlar. Endüstride en çok tercih edilen tiptir. Hızlı tepki verirler, yapıları basittir ve kıvılcım çıkarma riskleri olmadığı için patlayıcı/yanıcı ortamlarda (EX-Proof) son derece güvenlidirler. Elektrik kesintisinde bir yay vasıtasıyla vanayı güvenli konuma (Fail-Close veya Fail-Open) otomatik olarak getirebilirler.
• Elektrikli Aktüatörler: Elektrik motoru ile çalışırlar. Pnömatik hava hattının bulunmadığı veya çok yüksek tork gerektiren büyük çaplı vanalarda tercih edilirler. Hassas kontrol özellikleri gelişmiştir ancak tepki süreleri pnömatiklere göre daha yavaştır.
• Hidrolik Aktüatörler: Basınçlı hidrolik yağ ile çalışırlar. Muazzam itme güçleri vardır. Demir-çelik fabrikaları veya büyük baraj kapakları gibi çok yüksek güç gerektiren özel proseslerde kullanılırlar.

7. Sonuç ve BRS Proses'in Mühendislik Çözümleri

Doğru valf seçimi; proses basıncını, sıcaklığını, akışkan özelliklerini, debi aralığını ve otomasyon ihtiyaçlarını eşzamanlı olarak değerlendirmeyi gerektiren çok boyutlu bir mühendislik problemidir. Yanlış bir seçim, ilk alım maliyetinden tasarruf edildiği yanılgısını yaratsa da, kısa sürede bakım duruşları, sızıntılar ve üretim kayıpları ile faturayı katlayarak geri ödetir.

BRS Proses olarak, Bursa merkezli tesisimizde uzman mühendis kadromuzla, projenize özel valf boyutlandırması, Cv hesaplamaları, kavitasyon analizleri ve malzeme uygunluk kontrolleri gerçekleştiriyoruz. Tesisinizin kalbi konumundaki sıvı ve gaz akış yönetiminde, uluslararası standartlara (API, ASME, DIN) uygun, uzun ömürlü ve güvenilir çözümler sunmak için yanınızdayız.
