Hidrolik Akümülatör Uygulamaları

Hidrolik Akümülatör Bakımı, Kontrolü ve Gaz Basma: Endüstriyel Sistemlerde Güvenlik ve Performans Rehberi

Hidrolik akümülatörler, modern hidrolik sistemlerin "kalbi" ve "sigortası" olarak görev yapan kritik ve hayati bileşenlerdir. Sistemdeki hidrolik enerjiyi basınçlı gaz (genellikle kuru azot/nitrojen) vasıtasıyla depolar, ani basınç düşüşlerini dengeler, şokları sönümler, termal genleşmeyi tolere eder ve acil durumlarda (örneğin ani güç veya pompa kesintilerinde) sistemin güvenli bir şekilde durdurulması için gerekli olan yedek hidrolik gücü sağlarlar. Ancak, akümülatörler yüksek basınç altında (çoğu zaman 200, 350 veya hatta 500 bar gibi seviyelerde) sıkışmış gaz barındırdıkları için, bakımları, kontrolleri ve gaz basma işlemleri son derece dikkatli, belirli standartlara uygun ve yetkili/uzman personel tarafından gerçekleştirilmesi gereken potansiyel tehlike barındıran işlemlerdir. Bu makalede, hidrolik akümülatörlerin neden düzenli bakıma ihtiyaç duyduğunu, bakım ve kontrol adımlarının nasıl eksiksiz atılması gerektiğini, azot gazı şarj etme (gaz basma) prosedürlerinin güvenli yollarını ve bu süreçte iş güvenliğini maksimize edecek profesyonel yaklaşımları detaylı bir şekilde, adım adım ele alacağız.

Görsel 1: Modern bir hidrolik balonlu akümülatörün kesit görünümü ve temiz bileşenleri.

1. Hidrolik Akümülatör Tipleri ve Çalışma Prensipleri Nelerdir?

Akümülatör bakımına ve gaz basma işlemlerine geçmeden önce, sistemde hangi tip akümülatörün kullanıldığını kesin olarak bilmek, bakım stratejisinin temelini oluşturur. Endüstriyel hidrolik sistemlerde yaygın olarak üç ana tip akümülatör kullanılır:

• Balonlu (Bladder) Akümülatörler: En yaygın kullanılan tiptir. Çelik bir gövde içinde, yağı ve gazı birbirinden ayıran esnek, kauçuk bir balon (bladder) bulunur. Hızlı tepki süresine sahiptirler ve genel amaçlı enerji depolama, şok sönümleme için idealdirler. Bakımı genellikle balonun düzenli kontrolünü ve gerektiğinde değişimini içerir.
• Membranlı (Diyaframlı) Akümülatörler: Genellikle daha küçük hacimlerde ve daha düşük basınç dalgalanmalarında tercih edilirler. Çelik gövde içinde yağı ve gazı ayıran esnek bir membran (diyafram) bulunur. Mobil hidrolik sistemlerde ve küçük sönümleme uygulamalarında sıkça görülürler. Hacim/ağırlık oranları çok iyidir.
• Pistonlu Akümülatörler: Yağ ve gaz, silindir şeklinde işlenmiş çelik bir tüp içerisinde hareket eden, üzerinde sızdırmazlık elemanları (keçeler) bulunan serbest bir piston ile birbirinden ayrılır. Çok büyük hacimlerde ve yüksek basınçlarda enerji depolamak için kullanılırlar. Tepki süreleri balonlu tipe göre biraz daha yavaştır ancak çalışma ömürleri (doğru bakımla) ve kapasiteleri çok yüksektir. Bakımları piston keçelerinin değişimini ve silindir iç yüzeyinin honlanmasını gerektirebilir.

Hangi tip olursa olsun, çalışma prensibi temelde aynıdır: Akümülatörün gaz tarafı, sistemin çalışma basıncından daha düşük bir basınca (ön dolum basıncı) kuru azot gazı ile doldurulur (şarj edilir). Hidrolik pompa devreye girip sistem basıncını artırdığında, hidrolik yağ akümülatörün içine dolarak gazı sıkıştırır (hacmini küçültür, basıncını artırır). Sistem basıncı düştüğünde (örneğin bir valf açılıp silindir hareket ettiğinde), sıkışmış gaz genleşerek depoladığı yağı sisteme geri basar ve basıncı destekler.

2. Akümülatör Bakımının ve Periyodik Kontrolünün Önemi

Hidrolik akümülatörler pasif bileşenler gibi görünseler de, içlerindeki yüksek basınçlı gaz nedeniyle sistemin en tehlikeli noktalarından biridir. Düzenli bakım ve kontrolün ihmal edilmesi ciddi sonuçlar doğurabilir:

• Sistem Performansının Düşmesi: Akümülatör içindeki azot gazı zamanla (balon/membran geçirgenliği veya valf sızıntıları nedeniyle) kaçabilir. Gaz basıncı düştüğünde, akümülatör yeterli yağı depolayamaz ve şokları sönümleyemez. Bu durum, pompaların daha sık devreye girmesine, sistem basıncının dalgalanmasına ve makine hareketlerinin yavaşlamasına veya dengesizleşmesine neden olur.
• Sistemin Diğer Bileşenlerinin Hasar Görmesi: Akümülatörün şok sönümleme işlevi kaybolduğunda, hidrolik koç vuruşları (su çekici etkisi) borulara, valflere, pompalara ve bağlantı elemanlarına doğrudan yansır. Bu, boruların çatlamasına, bağlantıların patlamasına veya valflerin iç parçalarının kırılmasına yol açabilir.
• Güvenlik Riskleri: Hasarlı bir akümülatör gövdesi, arızalı bir emniyet bloğu veya yanlış gaz basıncı, felaketle sonuçlanabilecek patlamalara neden olabilir. Akümülatörlerin periyodik basınçlı kap testleri (genellikle yasal bir zorunluluktur) ve görsel muayeneleri kesinlikle aksatılmamalıdır.

3. Akümülatör Emniyet ve Kesme Bloğu (Safety and Shut-off Block)

Bir hidrolik akümülatör asla tek başına sisteme bağlanmamalıdır. Her akümülatörün altında veya hemen girişinde, sistemi akümülatörden güvenli bir şekilde izole eden, aşırı basınç durumunda yağı tahliye eden ve bakım sırasında akümülatör içindeki yağı tanka boşaltmayı sağlayan bir "Emniyet ve Kesme Bloğu" bulunmalıdır.

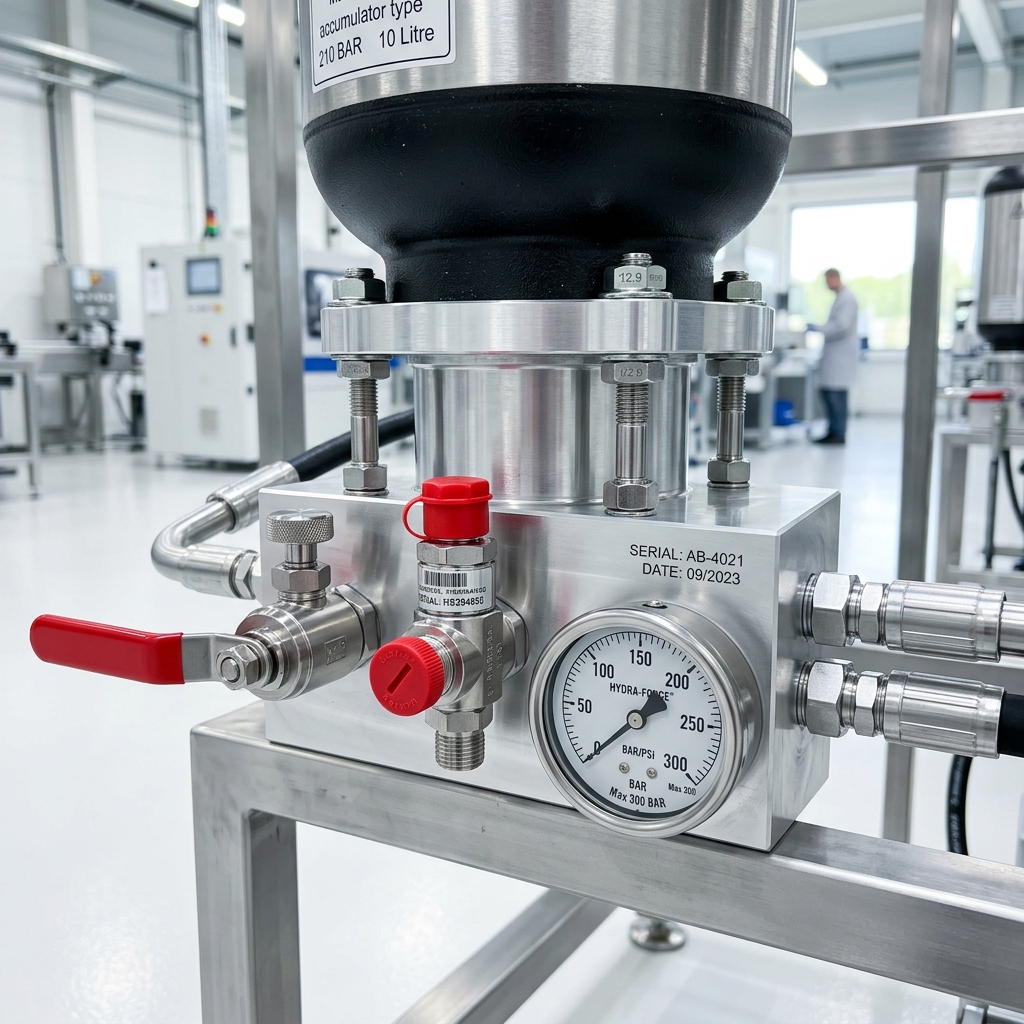

Görsel 2: Akümülatör altında bulunan, emniyet valfi ve boşaltma vanası içeren temiz ve yeni bir emniyet bloğu.

Emniyet bloğunun temel işlevleri ve üzerinde bulunan bileşenler şunlardır:

• Kesme (İzolasyon) Vanası (Küresel Vana): Akümülatörü ana hidrolik hattan ayırmak için kullanılır. Sistem çalışırken genellikle açık konumdadır. Bakım yapılacağı zaman kapatılarak akümülatör devreden çıkarılır.
• Basınç Emniyet Valfi (Relief Valve): Tip onaylı ve mühürlü olmalıdır. Akümülatör içindeki basınç, gövdenin dayanabileceği maksimum izin verilen çalışma basıncını (veya sistem tasarım basıncını) aşarsa açılarak yağı tanka tahliye eder ve patlamayı önler.
• Boşaltma (Tahliye) Vanası: Kesme vanası kapatıldıktan sonra, akümülatörün içinde kalan basınçlı yağı güvenli bir şekilde hidrolik tanka (depoya) boşaltmak için kullanılır. El ile (manuel) veya elektrik uyarılı (solenoid) olabilir. Bakım öncesi bu vana açılarak akümülatördeki yağ basıncının sıfırlanması hayati bir zorunluluktur.
• Basınç Göstergesi (Manometre): Akümülatör girişindeki hidrolik yağ basıncını veya sistem izole edildikten sonra içerideki kalan basıncı (sıfıra düştüğünü teyit etmek için) görmek için kullanılır. Ancak, bu manometre gaz basıncını (P0) göstermez; yağ basıncını gösterir.

4. Azot (Nitrojen) Gazı Ön Dolum Basıncı (P0) Neden Önemlidir?

Akümülatörün performansını belirleyen en kritik parametre, içerisine basılan azot gazının ön dolum basıncıdır (P0 olarak adlandırılır). Bu basınç, sistemde sıfır yağ basıncı varken (veya akümülatör sistemden sökülmüşken) gaz tarafındaki basınçtır.

Doğru P0 basıncı, sistemin tasarımına, çalışma basınçlarına (minimum P1 ve maksimum P2) ve akümülatörün hangi amaçla kullanıldığına (enerji depolama, şok sönümleme, vb.) göre mühendisler tarafından hesaplanır. Genellikle enerji depolama uygulamalarında P0, sistemin çalışması için gereken minimum çalışma basıncının (P1) %90'ı olarak ayarlanır (P0 = 0.9 * P1). Şok sönümleme uygulamalarında ise bu oran %60-75 arasında değişebilir.

• P0 çok yüksekse: Pompa sisteme basınç verdiğinde akümülatörün içine yeterince yağ giremez. Akümülatör kapasitesini verimli kullanamaz.
• P0 çok düşükse: Akümülatör içine çok fazla yağ dolar, gaz çok küçük bir hacme sıkışır. Bu durumda çalışma basıncına ulaşıldığında, basınçtaki küçük bir düşüşte dışarı verilecek yağ miktarı çok az olur. Ayrıca, balonlu veya membranlı tiplerde, sistem boşalırken balon valfe çarparak yırtılabilir (anti-ekstrüzyon valfi bu durumu engellemeye çalışsa da aşırı basınç farkları zarar verir).

5. Akümülatör Gaz Kontrolü ve Gaz Basma (Şarj) İşlemi: Adım Adım Güvenli Prosedür

Zamanla akümülatör içindeki azot gazı kaçabilir. Bu nedenle periyodik olarak (üretici tavsiyesine göre, genellikle 6 ayda veya yılda bir) gaz basıncının ölçülmesi ve eksikse tamamlanması gerekir. DİKKAT: Akümülatörlere ASLA Oksijen veya Basınçlı Hava basılmamalıdır! Oksijen ve yağ yüksek basınçta anında patlamaya (dizel etkisi) neden olur. Sadece ve sadece saf Kuru Azot (Nitrojen - N2) kullanılmalıdır.

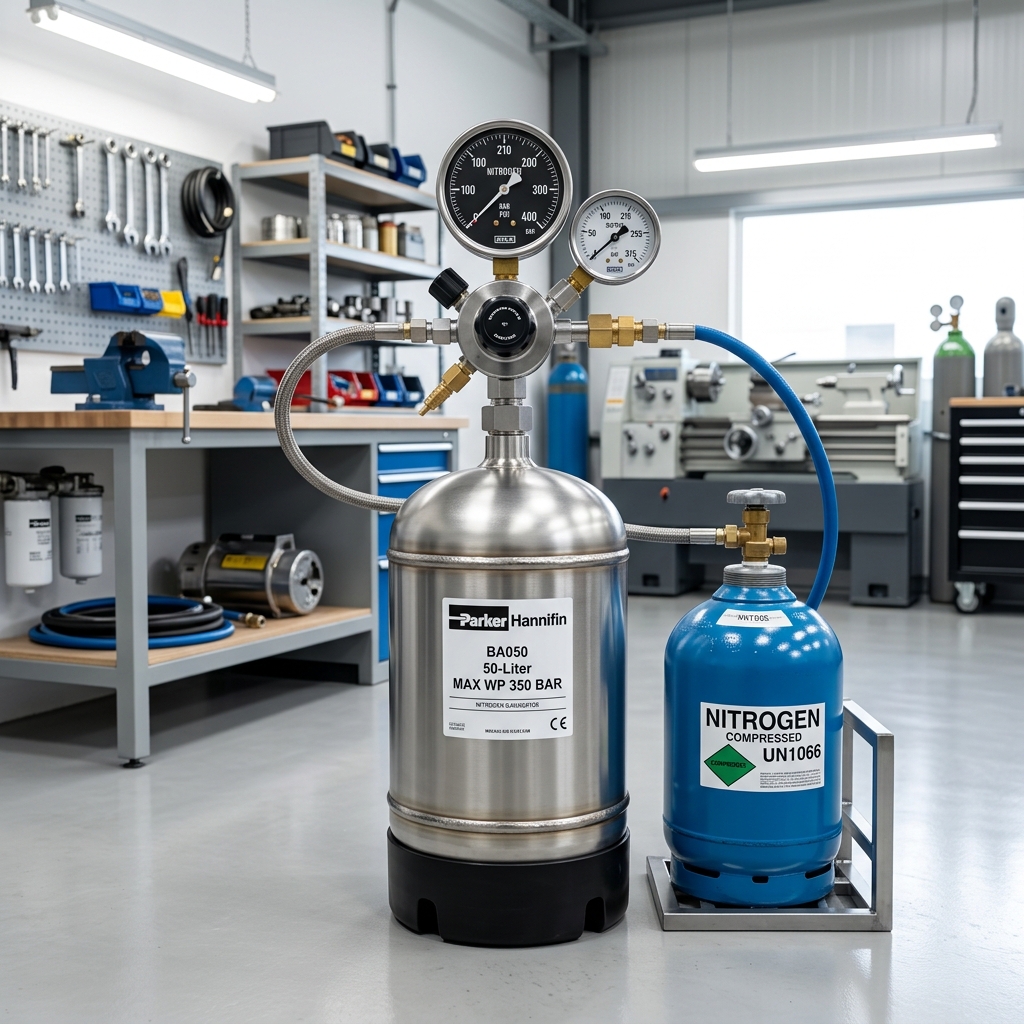

Görsel 3: Profesyonel bir azot gazı şarj ve test aparatı ile akümülatöre gaz basma işlemi hazırlığı.

Adım 1: Güvenlik Önlemleri ve Sistemin Hazırlanması

1. Çalışma alanında gerekli iş güvenliği önlemlerini alın (baret, eldiven, koruyucu gözlük, iş ayakkabısı).
2. Hidrolik pompanın enerjisini kesin (LOTO - Etiketle/Kilitle prosedürünü uygulayın) ve sistemin yanlışlıkla çalıştırılmasını engelleyin.
3. En Kritik Adım: Akümülatör emniyet bloğundaki boşaltma vanasını açarak, akümülatörün içindeki tüm hidrolik yağın tanka boşalmasını sağlayın. Sistem tarafındaki ve akümülatör bloğundaki manometrelerin sıfır (0) bar gösterdiğinden emin olun. Yağ basıncı varken gaz basıncını ölçemezsiniz; ölçeceğiniz değer yağın sıkıştırdığı gazın basıncı olur, gerçek P0 olmaz. Yağ basıncı mutlaka SIFIR olmalıdır.

Adım 2: Ölçüm Ekipmanının Bağlanması

1. Akümülatörün gaz valfi üzerindeki koruyucu kapağı ve sızdırmazlık kapağını (valf çekirdeği kapağını) uygun aletlerle sökün. Valfte hasar veya yağ sızıntısı olup olmadığını kontrol edin (Eğer gaz valfinden yağ geliyorsa, balon veya membran patlamış demektir; akümülatörün tamiri/değişimi gerekir, gaz basılmaz).
2. Akümülatör şarj ve test aparatını (içinde uygun manometre, gaz tahliye vidası ve valf açma mili bulunan aparat) akümülatörün gaz valfine dikkatlice vidalayın. Contanın (O-ring) tam oturduğundan ve sızdırmadığından emin olun.

Adım 3: Mevcut Gaz Basıncının (P0) Ölçülmesi

1. Şarj aparatının üzerindeki gaz tahliye vidasının (bleed valve) kapalı olduğundan emin olun.
2. Aparat üzerindeki T-kollu veya altıgen anahtarlı valf açma milini yavaşça saat yönünde çevirerek akümülatörün içindeki gaz valfine (iğnesine) basın.
3. Manometredeki değer yükselip sabitlendiğinde, bu değer akümülatörün mevcut ön dolum basıncıdır (P0). Ortam sıcaklığının (genellikle 20°C referans alınır) basınca etkisini hesaba katın (gazlar ısındıkça basıncı artar, soğudukça düşer).
4. Ölçülen değer, sistem tasarım dokümanlarında belirtilen P0 değeri ile aynıysa, gaz basmaya gerek yoktur. Eğer değer düşükse, şarj işlemine geçilir.

Adım 4: Azot Gazı Şarj Edilmesi (Basılması)

1. Yüksek basınçlı azot tüpünü güvenli bir şekilde sabitleyin. Üzerine mutlaka basınca uygun bir azot regülatörü takın. Asla regülatörsüz, doğrudan tüpten şarj yapmayın.
2. Esnek yüksek basınç şarj hortumunun bir ucunu azot tüpünün regülatörüne, diğer ucunu akümülatör üzerindeki şarj aparatının giriş portuna bağlayın.
3. Regülatörü kapalı konumda tutarak azot tüpünün ana vanasını yavaşça açın.
4. Azot regülatörünü yavaşça çevirerek basıncı istenilen P0 değerine doğru kademeli olarak artırın. Gazın akümülatöre dolduğunu şarj aparatındaki manometreden izleyin. Gazı çok hızlı basmayın; hızlı basıldığında gaz ısınır ve sahte yüksek basınç gösterir. Yavaş ve kontrollü doldurun.
5. Hedef basınca biraz yaklaştığınızda gaz akışını kesin, birkaç dakika bekleyerek sıcaklığın dengelenmesini sağlayın. Ardından son okumayı yapın ve gerekiyorsa biraz daha gaz basın.

Adım 5: İşlemin Sonlandırılması ve Ekipmanın Sökülmesi

1. Hedeflenen P0 basıncına tam olarak ulaşıldığında (ve sıcaklık dengelendiğinde), azot tüpünün ana vanasını kapatın.
2. Şarj aparatının üzerindeki valf açma milini saat yönünün tersine (yukarı doğru) çevirerek akümülatörün iç gaz valfini kapatın. Bu çok önemlidir, aksi takdirde aparatı sökerken gaz dışarı kaçar.
3. DİKKAT: Hortumun içinde yüksek basınçlı gaz kalmıştır. Şarj aparatı üzerindeki tahliye vidasını (bleed valve) yavaşça açarak hortumun içindeki gazı güvenli bir şekilde atmosfere boşaltın. Manometrenin sıfıra düştüğünü görün.
4. Basınç sıfırlandıktan sonra, hortumu ve şarj aparatını sökün.
5. Sızıntı kontrolü yapmak için akümülatör gaz valfinin üzerine bir miktar sabunlu su sürün (köpük oluşmuyorsa sızıntı yoktur).
6. Gaz valfinin sızdırmazlık kapağını ve üst koruyucu kapağını (guard) sıkıca yerine takın.

6. Periyodik Gövde ve Basınçlı Kap Kontrolleri

Akümülatör gövdeleri basınçlı kaplar direktifine (örn. PED 2014/68/EU veya yerel İSG mevzuatlarına) tabidir. Sadece gaz basıncını ölçmek yeterli değildir. Gövdenin dış yüzeyinde korozyon, pas, darbe izi, ezik veya kaynak/çatlak şüphesi varsa derhal kullanım dışı bırakılmalıdır. Akümülatörlerin gövdesine kesinlikle kaynak yapılmamalı, matkapla delinmemeli veya taşlama işlemi uygulanmamalıdır.

İlgili mevzuatların gerektirdiği periyotlarda (genellikle hidrostatik testler 5 veya 10 yılda bir), yetkili muayene kuruluşları tarafından basınçlı kap testlerine tabi tutulmalı ve raporlanmalıdır.

7. Balon (Bladder) veya Keçe Değişimi

Eğer gaz basıncı tutulamıyor, kısa sürede sıfırlanıyor veya gaz valfinden yağ geliyorsa, balon veya diyafram yırtılmış demektir. Bu durumda akümülatör komple sökülerek revizyona alınmalıdır. Balonlu akümülatörlerde, eski balon çıkarılır, gövdenin içi temizlenir (pas veya tortu varsa temizlenir, ancak gövde kalınlığını azaltacak mekanik işlemler yapılmaz) ve yeni bir orijinal balon kiti (balon, O-ringler, anti-ekstrüzyon halkası vb.) ile değiştirilir. Montaj sırasında balonun kıvrılmamasına veya zarar görmemesine dikkat edilmeli, uygun montaj yağları kullanılmalıdır. Bu işlemler her zaman hidrolik bakım uzmanları veya yetkili servisler tarafından yapılmalıdır.

8. Sonuç

Hidrolik akümülatörlerin bakımı, gaz ölçümü ve şarj edilmesi, bilgi, doğru ekipman ve sıkı güvenlik prosedürlerine uyulmasını gerektiren uzmanlık işleridir. Sistemin "sigortası" olan bu elemanların sağlıklı çalışması, tüm makinenin verimli, hızlı ve stabil çalışmasının anahtarıdır. Doğru yapılmış bir gaz basıncı kontrolü, sadece sistem performansını artırmakla kalmaz, olası iş kazalarını önler, hidrolik komponentlerin ömrünü uzatır ve işletmenizin plansız duruş (downtime) maliyetlerini minimuma indirir. Bakım prosedürlerinizi standartlaştırın, orijinal yedek parça kullanın ve personelinizin bu konudaki eğitimlerini her zaman güncel tutun.
