Hidrolik Conta Seçimi: Basınç, Sıcaklık ve Akışkan Uyumluluğuna Göre Doğru Sızdırmazlık Elemanını Belirleme Rehberi
Endüstriyel ve mobil hidrolik sistemlerde, gücün iletilmesi tamamen kapalı ve yüksek basınçlı bir sıvı (genellikle hidrolik yağ) devresi aracılığıyla gerçekleşir. Bu devrenin kapalı kalmasını, basıncın korunmasını ve yağın dışarı sızmamasını veya dışarıdan sisteme kirletici girmemesini sağlayan en kritik ve aynı zamanda en küçük bileşenler hidrolik contalardır (sızdırmazlık elemanları). Bir hidrolik silindir, valf veya pompadaki birkaç liralık bir contanın yanlış seçilmesi veya erken aşınması, binlerce liralık yağ kaybına, tehlikeli iş kazalarına, makinenin uzun süre durmasına (downtime) ve üretim kayıplarına yol açabilir. "Hidrolik conta seçimi", sadece boyut uyumundan ibaret olmayan; çalışma basıncı, ortam ve akışkan sıcaklığı, hareket hızı, yüzey pürüzlülüğü ve kullanılan hidrolik akışkanın kimyasal yapısı gibi birçok değişkenin aynı anda değerlendirilmesini gerektiren detaylı bir mühendislik disiplinidir. Bu rehberde, sızdırmazlık teknolojilerinin temellerini, conta tiplerini, malzeme özelliklerini ve uygulamanız için en uzun ömürlü, en güvenilir hidrolik contayı nasıl seçeceğinizi detaylıca inceleyeceğiz.

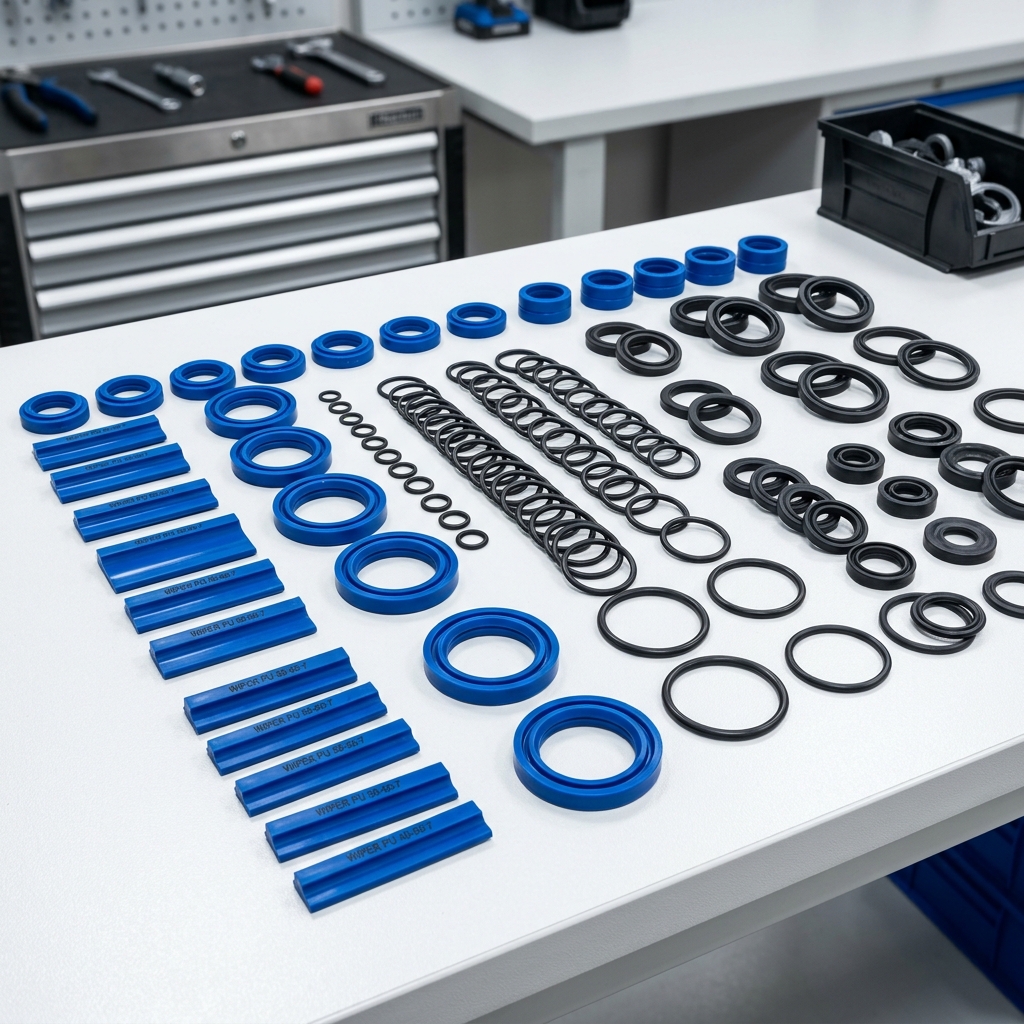

Görsel 1: Endüstriyel bir hidrolik silindir için hazırlanmış, poliüretan toz keçeleri ve NBR O-ringleri içeren temiz ve yeni bir sızdırmazlık kiti.
1. Sızdırmazlık Sistemlerinin Temel İşlevleri
Hidrolik sistemlerde (özellikle hidrolik silindirlerde) kullanılan contalar, tek bir amaca hizmet etmezler. Tam bir sızdırmazlık sistemi, birbiriyle uyumlu çalışan birkaç farklı tip elemanın (bir kitin) bir araya gelmesiyle oluşur. Bu elemanların temel işlevleri şunlardır:
- Ana Sızdırmazlık (Akışkan Tutma): Yüksek basınçlı hidrolik yağın, silindir içinden atmosfere veya silindirin yüksek basınçlı odasından düşük basınçlı odasına geçmesini engeller. Piston keçeleri ve boğaz (rod) keçeleri bu görevi üstlenir.
- Kirlilikten Koruma (Toz/Sıyırıcı Keçeler): Silindir kolu (rod) dışarı çıkıp içeri girerken, ortamdaki toz, çamur, metal talaşı, su veya buz gibi kirleticilerin silindirin içine ve hidrolik yağa karışmasını engeller. Dışarıdaki kirleticiyi "sıyırıp" atar.
- Yataklama ve Yönlendirme (Yataklama Ringleri): Pistonun silindir borusu içinde ve rodun boğaz takozu içinde sürtünmesiz ve merkezlenmiş bir şekilde hareket etmesini sağlar. Metal-metale sürtünmeyi engelleyerek silindir yüzeyinin çizilmesini önler ve asıl sızdırmazlık contalarının üzerine binen yanal (radyal) yükleri alır.
- Statik Sızdırmazlık: Birbirine göre hareket etmeyen iki parça (örneğin silindir kapağı ile borusu veya valf gövdesi ile blok) arasından yağ sızmasını engeller. Bu işlem için genellikle O-ringler ve destek halkaları kullanılır.
2. Çalışma Koşullarının Analizi: Hangi Parametrelere Dikkat Etmeli?
Bir hidrolik contanın kataloğuna bakıp sadece çap ölçülerini almak, yapılan en yaygın ve pahalı hatadır. Doğru hidrolik conta seçimi, sistemin dinamiklerini tam olarak anlamaktan geçer. Conta seçimini doğrudan etkileyen dört ana parametre şunlardır:
A. Çalışma Basıncı (Pressure - P)
Contanın dayanması gereken maksimum sistem basıncı ve basınç artış hızı (şok basınçlar) çok önemlidir. Basınç arttıkça, conta malzemesinin montaj boşluğuna (gap) doğru "ekstrüde" olma (akma/sıkışıp parçalanma) riski artar.
- Düşük ve Orta Basınçlar (160 bar'a kadar): Standart Poliüretan (PU) veya Nitril Kauçuk (NBR) contalar (O-ring + destek halkası veya U-ring tasarımları) rahatlıkla kullanılabilir.
- Yüksek Basınçlar (250 - 400 bar ve üzeri): Daha sert PU malzemeler, PTFE (Teflon) bileşimli contalar veya özel termoplastik elastomerler gerekir. Basıncın contayı boşluğa itmesini (ekstrüzyon) engellemek için contanın arkasına mutlaka sert plastikten (örn. POM veya PTFE) "Destek Halkası (Back-up Ring)" kullanılmalıdır.
B. Çalışma Sıcaklığı (Temperature - T)
Sıcaklık, conta malzemesinin mekanik özelliklerini ve yaşlanma sürecini doğrudan etkiler. Hem ortam sıcaklığı (kışın dışarıda çalışan bir iş makinesi) hem de akışkanın sistem içindeki çalışma sıcaklığı dikkate alınmalıdır.
- -30°C ile +100°C Arası: Standart endüstriyel sıcaklıklardır. NBR (Nitril) ve standart PU malzemeler bu aralıkta mükemmel performans gösterir. Poliüretan yüksek aşınma dayanımı sağlarken, NBR daha esnektir.
- +100°C ile +200°C Arası (Yüksek Sıcaklıklar): Standart NBR veya PU bu sıcaklıklarda sertleşir, çatlar ve sızdırır. Yüksek sıcaklık uygulamalarında FKM (Viton / Florokarbon) veya PTFE (Teflon) contalar tercih edilmelidir. Plastik enjeksiyon makineleri veya demir-çelik tesisleri bu aralığa örnektir.
- -40°C ve Altı (Aşırı Soğuklar): Standart malzemeler cam gibi kırılgan hale gelir. Düşük sıcaklık uygulamaları için özel "Soğuğa Dayanıklı NBR", VMQ (Silikon) veya özel PTFE alaşımları kullanılmalıdır.
C. Kayma Hızı (Speed - V)
Silindir pistonunun veya milinin ne kadar hızlı hareket ettiği, sürtünme ısısını ve yağ filminin kalınlığını belirler.
- Düşük Hızlar (< 0.5 m/s): Standart elastomerler (PU, NBR) idealdir. Ancak çok düşük hızlarda (creep hareketi) kayma-yapışma (stick-slip) etkisi görülebilir, silindir titreyerek hareket eder.
- Yüksek Hızlar (> 1 m/s): Elastomer contalar yüksek hızda sürtünmeden dolayı yanabilir veya çok erken aşınabilir. Yüksek hızlarda düşük sürtünme katsayısına sahip PTFE (Teflon) bazlı kompozit contalar (örn. bronz dolgulu PTFE) tercih edilmelidir. PTFE, "stick-slip" (kesintili kayma) etkisini de tamamen ortadan kaldırır.
D. Akışkan Uyumluluğu (Media)
Conta malzemesi ile sistemde kullanılan hidrolik yağın kimyasal olarak uyumlu olması şarttır. Uyumsuz bir sıvı, contanın aşırı şişmesine, erimesine, büzülmesine veya sertleşerek parçalanmasına neden olur.
- Mineral Yağlar (HLP vb.): NBR, PU, FKM ve PTFE mineral yağlarla tam uyumludur. Endüstride en çok kullanılan eşleşme budur.
- Yanmaz Hidrolik Akışkanlar (HFA, HFB, HFC - Su Glikol Bazlı): Su bazlı sıvılarda poliüretanların hidrolize olma (su ile reaksiyona girerek parçalanma) riski vardır. Bu sıvılarla hidrolize dayanıklı özel PU (H-PU) veya NBR kullanılmalıdır.
- Fosfat Ester Bazlı Yanmaz Sıvılar (HFD-R): Uçak hidrolik sistemlerinde veya çok yüksek yangın riskli yerlerde kullanılır. NBR ve PU'yu anında eritir. Kesinlikle FKM (Viton), EPDM veya PTFE kullanılmalıdır.

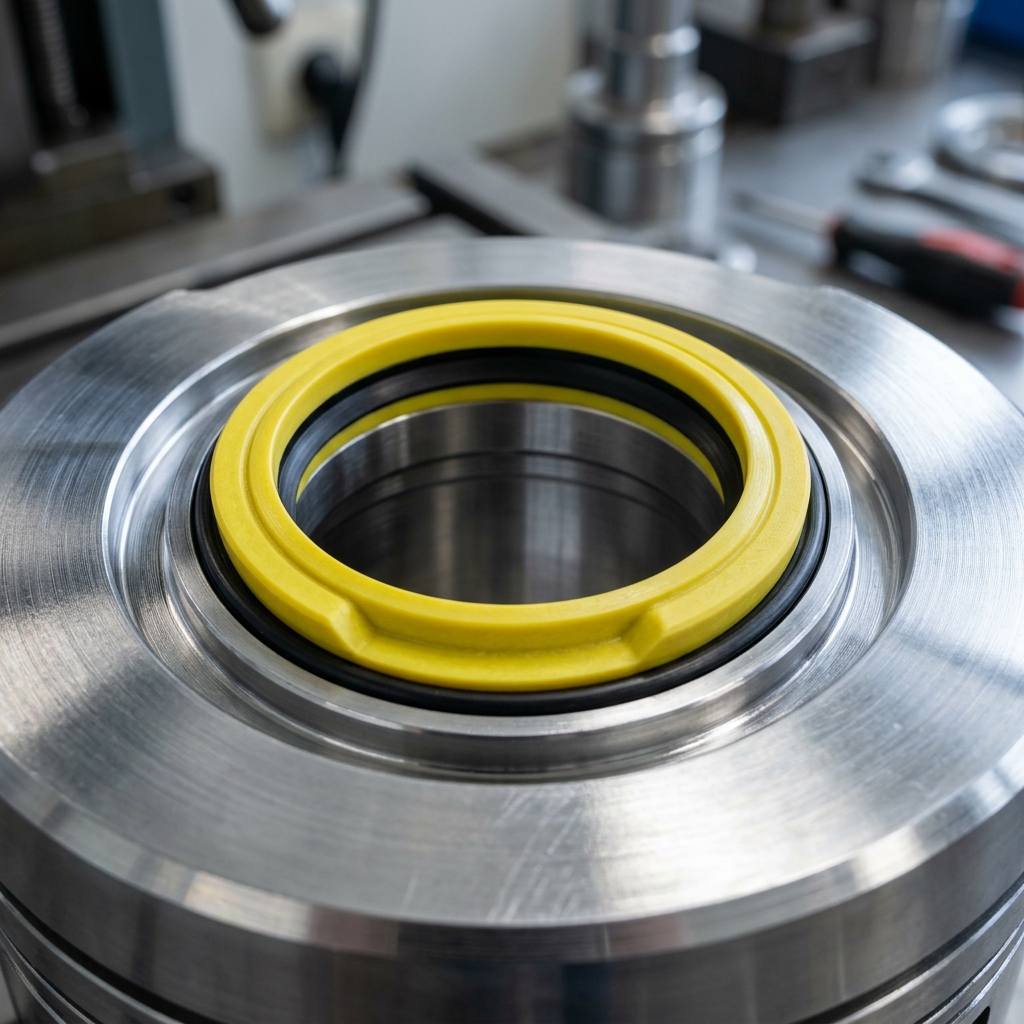

Görsel 2: Yüksek basınç ve hızlara dayanıklı, elastomer bir itici ring üzerine oturtulmuş PTFE (Teflon) step seal (piston keçesi). Sürtünmeyi minimize eder.
3. Ana Sızdırmazlık Elemanı Malzemeleri ve Özellikleri
Doğru seçimi yapabilmek için sızdırmazlık teknolojisinde kullanılan temel elastomer ve termoplastik malzemelerin karakteristiğini iyi tanımak gerekir:
Poliüretan (PU / TPU)
Hidrolik sistemlerin "çalışkan işçisidir". Mekanik dayanımı, kopma ve yırtılma direnci, aşınma mukavemeti standart kauçuklara göre olağanüstü yüksektir. Yüksek basınçlı boğaz ve piston keçelerinde, toz sıyırıcılarda en çok tercih edilen malzemedir. Dinamik yüzeylerde mükemmel sonuç verir. Dezavantajı, yüksek sıcaklıklara (genelde >100°C) ve su bazlı sıvılara (hidrolize dayanıklı tipler hariç) karşı hassas olmasıdır.
Nitril Kauçuk (NBR)
En klasik ve yaygın sızdırmazlık malzemesidir. Özellikle O-ringlerde, düşük/orta basınçlı pnömatik ve hidrolik keçelerde kullanılır. Mineral yağlara karşı direnci çok iyidir. Esnekliği yüksektir, ancak mekanik aşınma dayanımı PU kadar iyi değildir. Genellikle statik (hareketsiz) sızdırmazlıkta veya PU contaların arkasında "itici/enerjilendirici" (energizer) eleman olarak görev yapar.
Florokarbon (FKM / Viton®)
Yüksek sıcaklık ve zorlu kimyasal direncin gerektiği yerlerde sahneye çıkar. 200°C'ye kadar sürekli çalışabilir. Asitlere, yanmaz hidrolik yağlara ve sentetik yağlara karşı son derece dirençlidir. NBR veya PU'nun dayanamadığı proses sıcaklıklarında (demir çelik fabrikaları, cam sanayi vb.) tek çözümdür. Maliyeti NBR'ye göre oldukça yüksektir.
Teflon (PTFE)
Plastik (termoplastik) tabanlıdır. Sürtünme katsayısı bilinen en düşük katı maddedir. Yağsız veya çok düşük yağlamalı ortamlarda (kuru çalışma) bile kayar. Asla "stick-slip" (kay-yapış) yapmaz, hassas pozisyonlama gerektiren (örneğin CNC tezgah hidrolikleri, robotik) silindirlerde kullanılır. 250°C'ye kadar dayanır. Neredeyse tüm kimyasallara dirençlidir. Ancak esnekliği (elastikiyeti) çok zayıftır. Bu nedenle her zaman NBR veya FKM bir O-ring ile alttan desteklenerek (itilerek) kullanılır (Örn: Step-Seal, Glyd-Ring tasarımları).
4. Montaj Hataları: En İyi Conta Neden Sızdırır?
Mükemmel mühendislik hesaplamalarıyla seçilmiş, en kaliteli ve pahalı conta bile yanlış montaj kurbanı olabilir. Conta arızalarının %50'den fazlası malzeme hatası değil, montaj ve uygulama hatalarından kaynaklanmaktadır.

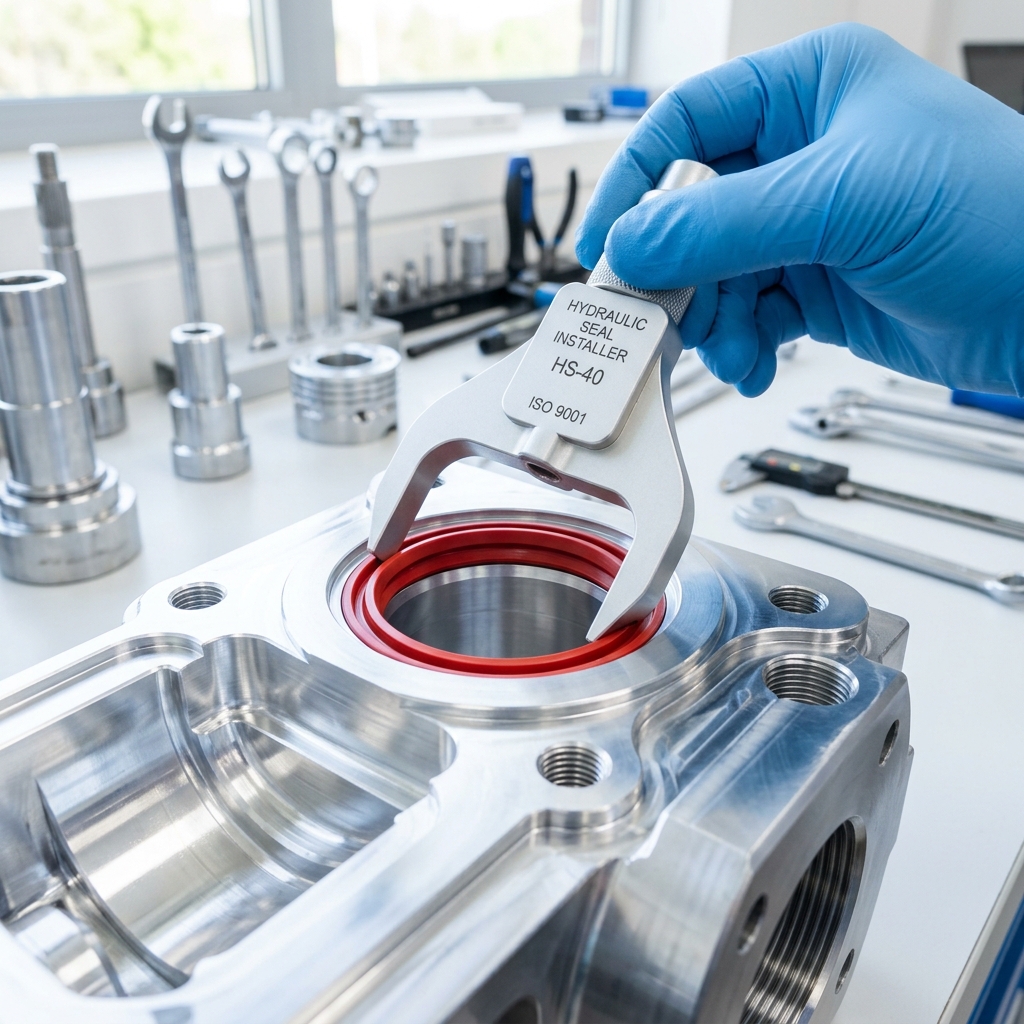

Görsel 3: Contaların keskin köşelerden zarar görmesini engelleyen ve formunu koruyan özel bir conta montaj aleti kullanımı.
- Keskin Köşelerden Geçirme: Conta montaj edilirken silindir içindeki dişlerden, kanal kenarlarından veya deliklerden geçerken çizilebilir. Montaj öncesi tüm keskin köşelerin paha alınmış (pah kırılmış) olması gerekir.
- Kuru Montaj: Contayı kesinlikle kuru takmayın. Sistemde kullanılacak aynı hidrolik yağ ile veya contaya zarar vermeyen özel montaj gresleri ile mutlaka yağlanmalıdır. Kuru montaj, ilk çalışma anında contanın yanmasına neden olur.
- Ters Montaj (Yön Hatası): Özellikle U-ring (dudaklı keçeler) gibi asimetrik contaların basıncın geldiği yöne (dudaklar basınca doğru bakacak şekilde) takılması hayati önem taşır. Ters takılan bir keçe hiç basınç tutmaz.
- Aşırı Gerdirme veya Kıvırma: Contaları kanala oturturken tornavida gibi sivri uçlu sert aletler kullanmak contayı keser. Özel plastik/yumuşak montaj aletleri kullanılmalı ve contanın formunu bozacak kadar esnetilmemelidir (PTFE contalar esneme sonrası eski haline gelmek için sıcak suda veya özel kalıplarla bekletilmeyi gerektirir).
5. Yüzey Pürüzlülüğünün Conta Ömrüne Etkisi
Sızdırmazlık bir "sistem" işidir. Conta ile temas eden karşı yüzeyin (silindir borusunun içi veya rot kolunun yüzeyi) pürüzlülük değeri (Ra, Rz vb.) conta ömrünü belirleyen gizli kahramandır.
Eğer yüzey çok pürüzlü ise (taşlama izleri, çizikler), zımpara kağıdı etkisi yaratarak contayı (özellikle elastomerleri) hızla aşındırır, koparır ve sızıntı başlar.
İlginçtir ki, yüzey çok parlak ve pürüzsüz ise (ayna gibi) bu da kötüdür! Pürüzsüz yüzeyde mikro yağ cepleri oluşmaz, sıvı film (yağ filmi) tutunamaz. Conta, tamamen kuru bir metal yüzeyde sürtünerek kaymak zorunda kalır, hızla ısınır ve aşınır.
Bu nedenle üreticiler, conta tipine göre optimum bir yüzey pürüzlülüğü değeri (Örn: Ra = 0.1 - 0.4 µm arası) tavsiye ederler. Ayrıca rod yüzeyindeki krom kaplamanın kalitesi ve korozyona direnci de sızdırmazlık performansının sürekliliğini sağlar.
6. Sonuç ve Uzman Tavsiyesi
Hidrolik conta seçimi, makinenin güvenliğinin, performansının ve çevre dostu çalışmasının temel taşıdır. Yağ sızdıran bir sistem sadece ekonomik kayıp değil, aynı zamanda ciddi bir iş sağlığı, yangın ve çevre güvenliği riskidir.
Seçim yaparken sadece boyutları değil; basıncı, sıcaklığı, hızı ve akışkan tipini kapsayan "uygulama profilini" eksiksiz çıkarın. Eğer standart çalışma koşullarının dışına çıkıyorsanız (örneğin çok sıcak, çok soğuk, çok hızlı veya özel yanmaz sıvıların kullanıldığı durumlar), standart PU veya NBR contalarla yetinmeyin. PTFE kompozitleri veya FKM gibi gelişmiş malzemelere yatırım yapın. Başlangıçta ödeyeceğiniz conta maliyeti biraz daha yüksek olsa da, sağladığı uzun ömür ve önlediği duruş maliyetleri sayesinde size misliyle geri dönecektir.
