Hidrolik Sistemlerde Filtrasyon: Filtre Seçimi, Bakımı ve Kirlilik Kontrolünün Önemi
Hidrolik sistem arızalarının %80'inden fazlasının temel nedeninin yağ kirliliği (kontaminasyon) olduğunu biliyor muydunuz? Modern hidrolik bileşenler (özellikle oransal valfler, servo valfler, değişken debili pompalar ve yüksek hassasiyetli silindirler) mikron seviyesindeki toleranslarla üretilmektedir. Sisteme karışan ve insan gözüyle görülmesi imkansız olan küçük partiküller bile bu hassas parçaların arasına girerek çiziklere, sızıntılara, tutukluklara ve nihayetinde ani duruşlara (downtime) yol açar. Hidrolik sistemin kanı olan yağı temiz tutmak, makinenin kalbini ve sinir sistemini korumak demektir. Yağı temiz tutmanın tek yolu ise doğru projelendirilmiş, düzenli olarak izlenen ve zamanında değiştirilen bir filtrasyon sistemidir. Bu rehberde, hidrolik filtrasyonun temellerini, filtre tiplerini, filtre seçiminde dikkat edilmesi gereken beta oranlarını (Beta Ratio) ve filtre bakımının doğru yöntemlerini detaylıca ele alacağız.

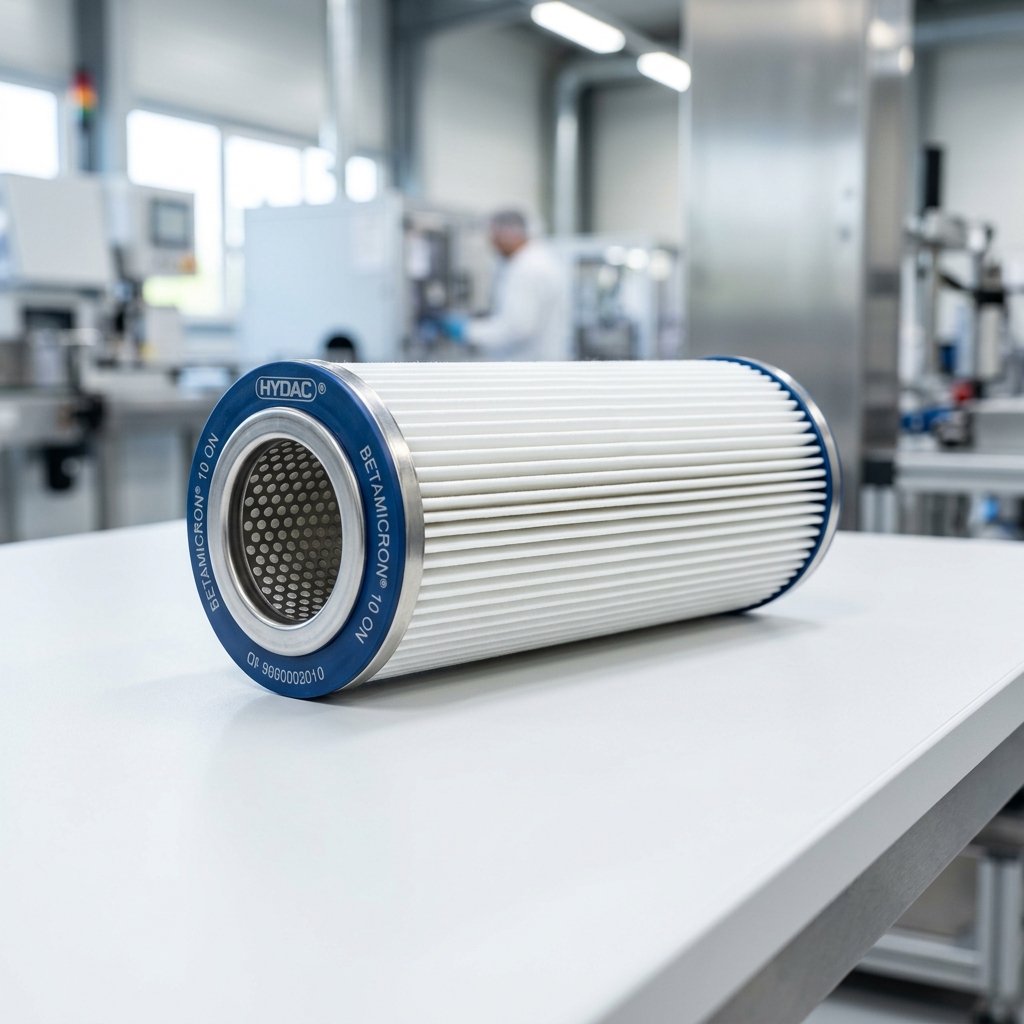

Görsel 1: Yüksek kir tutma kapasitesine sahip, inorganik cam elyafından (glass fiber) üretilmiş, montaja hazır, yeni ve tertemiz bir hidrolik filtre elemanı (kartuş).
1. Hidrolik Yağ Nasıl Kirlenir? Kirlilik Kaynakları Nelerdir?
Hidrolik sistemlerin tamamen kapalı olduğu ve bu nedenle kirlenemeyeceği algısı büyük bir yanılgıdır. Kirlilik (kontaminasyon), sisteme dört ana yoldan girer:
- Dahili (Üretim ve Montaj) Kirliliği: Makine veya sistem henüz hiç çalışmadan önce, imalat veya montaj aşamasında boruların, hortumların, tankların veya silindirlerin içinde kalan kaynak çapakları, metal talaşları, döküm kumu, boya kalıntıları veya montaj bezlerinden kopan liflerdir. Devreye alma öncesi yapılan iyi bir "flushing" (yıkama) işlemi ile sistemden uzaklaştırılmalıdır.
- Dışarıdan Giren (Ingressed) Kirlilik: Çalışma ortamından (özellikle tozlu fabrikalar, madenler, şantiyeler) sisteme giren toz, toprak, nem ve kimyasallardır. Genellikle silindirlerin rot keçelerinden sızarak, kalitesiz veya hasarlı tank havalandırma (nefeslik) filtrelerinden çekilerek veya bakım sırasında depo kapağı açık bırakıldığında sisteme dahil olurlar.
- Aşınma (Generated) Kirliliği: Sistemin normal veya anormal çalışması sırasında hareketli parçaların (pompa dişlileri, valf sürgüleri, silindir yatakları) birbirine sürtünmesi sonucu kopan mikroskobik metal veya plastik (conta) parçacıklarıdır. Filtre edilmezse bu parçacıklar zımpara etkisi yaratarak daha fazla parçacık kopmasına neden olur (zincirleme reaksiyon).
- Yeni Yağ Kirliliği: Belki de en şaşırtıcı olanı budur; varilden veya tenekeden çıkan "yeni" hidrolik yağ, modern sistemlerin gerektirdiği temizlik seviyesinde (ISO 4406) DEĞİLDİR. Rafineriden temiz çıksa da dolum, depolama ve nakliye sırasında kirlenir. Yeni yağ, sisteme doğrudan dökülmemeli, mutlaka bir filtre arabası (transfer ünitesi) üzerinden süzülerek tanka doldurulmalıdır.
2. Hidrolik Filtre Tipleri ve Kullanım Yerleri
Tam koruma sağlamak için hidrolik sistemlerde tek bir filtre değil, sistemin farklı noktalarına yerleştirilmiş bir "filtrasyon stratejisi" uygulanır:
A. Emiş Filtreleri (Suction Filters)
Tankın içinde, pompanın emiş hattında bulunurlar. Genellikle iri metal tel örgüden (örn. 100-150 mikron) yapılırlar. Amaçları yağı temizlemekten ziyade, tanka düşmüş olan büyük bir cıvatanın, üstüpü parçasının veya iri bir döküm parçasının pompanın içine girip pompayı anında parçalamasını engellemektir. Çok ince seçilirlerse pompanın yağ emmesini zorlaştırır ve kavitasyona neden olurlar. Modern sistemlerde, iyi bir dönüş filtresi kullanılıyorsa bazen emiş filtresi iptal edilebilir veya sadece kalın bir süzgeç olarak tutulabilir.
B. Basınç Filtreleri (Pressure Filters)
Pompa çıkışı ile hassas bileşenler (oransal valfler, servo valfler) arasına yerleştirilirler. Sistemin tüm basıncına dayanmaları gerektiği için kalın çelik gövdelidirler. En önemli görevleri, pompanın dağılması (aşınması veya kırılması) durumunda kopan metal parçalarının gidip tüm sistemi (valfleri ve silindirleri) mahvetmesini engellemektir. Hassas valfleri korumak için 3, 5 veya 10 mikron gibi çok ince elemanlara sahip olurlar.
C. Dönüş Filtreleri (Return Filters)
Sistemde işini tamamlayıp tanka dönen yağın üzerindeki son güvenlik bariyeridir. Yağ tanka dökülmeden hemen önce bu filtreden geçer. Sistem içinde oluşan tüm aşınma partiküllerinin, tozların veya conta kopuntularının tanka girmesini engeller. En sık değiştirilen ve en önemli filtrelerden biridir. Genellikle 10 veya 25 mikron hassasiyetinde seçilirler.
D. Havalandırma Filtreleri (Breather Filters)
Silindirler ileri geri hareket ettikçe, tankın içindeki yağ seviyesi yükselip alçalır. Yağ seviyesi düştüğünde tank dışarıdan hava emer; yükseldiğinde dışarı hava verir. Emilen bu havanın içindeki tozu (ve özel tiplerde nemi/suyu) tutan filtreye havalandırma (nefeslik) filtresi denir. Çoğu kirlilik buradan girer! Havalandırma filtreleri kesinlikle kaliteli olmalı (örn. 3 mikron) ve ortam nemliyse silikajelli (nem tutucu) nefeslikler kullanılmalıdır.
3. Filtre Performansını Anlamak: Mikron ve Beta Oranı (Beta Ratio)
Bir filtrenin kalitesini sadece "10 mikron" diyerek belirleyemeyiz. Filtrenin bu 10 mikronluk partiküllerin yüzde kaçını tutabildiği (verimliliği) asıl önemli olan noktadır. Bu verimlilik, "Beta Oranı" (Beta Ratio - β) ile ifade edilir.
Beta Oranı (β) = (Filtre öncesi x mikron boyutundaki partikül sayısı) / (Filtre sonrası x mikron boyutundaki partikül sayısı)
Örneğin, filtrenin girişinde 10 mikron ve üzeri 10.000 adet partikül var. Filtrenin çıkışında ise sadece 50 adet 10 mikron ve üzeri partikül kalmış.
β(10) = 10.000 / 50 = 200.
Bu filtrenin verimliliği = ((200 - 1) / 200) * 100 = %99.5'tir.
- Kağıt (Selüloz) Filtreler: Düşük maliyetlidir ancak Beta oranları düşüktür (Genellikle β=2 veya β=10). Yani verimlilikleri %50 ile %90 arasındadır. Modern yüksek basınçlı sistemler için yetersizdir.
- İnorganik Cam Elyafı (Glass Fiber) Filtreler: Modern sistemlerin standardıdır. Çok katmanlı yapıları sayesinde yüksek kir tutma kapasitesine ve çok yüksek Beta oranlarına (β=200, β=1000) sahiptirler. Verimlilikleri >%99.5'tir. Partikülleri çok daha etkin yakalarlar.

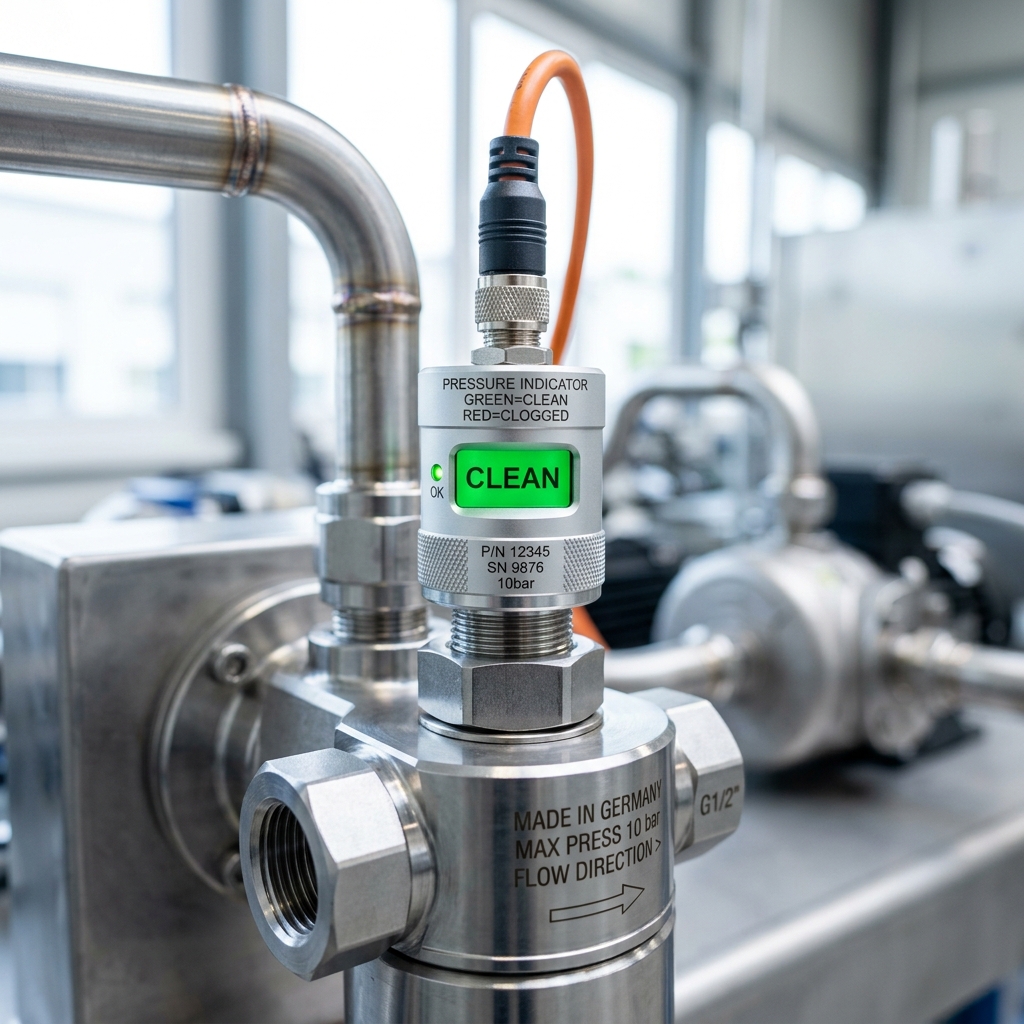

Görsel 2: Filtre gövdesine entegre edilmiş, filtrenin henüz temiz olduğunu ve tıkanmadığını gösteren (yeşil renk) optik ve elektrik sinyalli temiz kirlilik (tıkanıklık) göstergesi.
4. Doğru Filtre Bakımı: Filtreyi Ne Zaman Değiştirmeliyiz?
Filtre bakımında yapılan en büyük hatalardan biri, filtrelerin saat bazlı (örn. "her 1000 saatte bir değiştir") değiştirilmesidir. Ortam çok tozluysa filtre 200 saatte tıkanabilir; ortam temizse 2000 saat bile dayanabilir. Doğru değişim zamanı Kirlilik Göstergeleri (Clogging Indicators) ile belirlenir.
Kirlilik Göstergesi (İndikatör) Nasıl Çalışır?
Filtre elemanı kirlendikçe, yağın filtreden geçişi zorlaşır. Bu zorlanma, filtrenin giriş tarafı ile çıkış tarafı arasında bir basınç farkı (Delta P / Δp) yaratır. Kirlilik göstergesi bu basınç farkını ölçer. Basınç farkı üreticinin belirlediği kritik seviyeye (örn. 2.5 bar veya 5 bar) ulaştığında, gösterge optik olarak uyarır (yeşilden kırmızıya döner, veya bir pim dışarı fırlar) ve aynı anda PLC'ye elektriksel bir sinyal gönderir.
Filtre Değişim Prosedürü:
- Göstergeyi İzleyin: Filtreyi saatine bakarak değil, kirlilik göstergesi "uyarı" verdiğinde değiştirin. Not: Soğuk kış sabahlarında yağ katılaştığı için (viskozite arttığı için) basınç farkı artar ve gösterge "yanlış" alarm verebilir. Makine ısınıp yağ çalışma sıcaklığına geldikten sonra gösterge normale dönüyorsa filtre temiz demektir. Sıcakken de alarm veriyorsa hemen değiştirin.
- By-pass (Çek Valf) Tehlikesi: Tıkanan bir filtre elemanı değiştirilmezse basınç farkı artmaya devam eder. Filtrenin patlamasını önlemek için filtre gövdelerinde bir "By-pass valfi" bulunur. Belirli bir basınçta (örn. 3 bar veya 6 bar) bu valf açılır ve kirli yağ filtre edilmeden doğrudan sisteme/tanka gönderilir! Makine çalışmaya devam eder ama siz farkında olmadan tüm valflerinizi çizmeye başlarsınız. Kirlilik göstergesi yandığında filtreyi değiştirmek bu nedenle hayati önem taşır.
- Orijinal veya Eşdeğer Kalite: Yedek filtre elemanı alırken sadece mikron değerine değil, yapısına (cam elyafı), basınca dayanımına (çökme basıncı - collapse pressure) ve Beta oranına dikkat edin. Ucuz kağıt filtreler sistemi korumaz.
- Temiz Çalışma: Filtre elemanını değiştirirken kapağı açmadan önce filtre gövdesinin dışını temizleyin. Eski filtreyi çıkarırken içindeki kirli yağın sisteme dökülmemesine dikkat edin. Yeni filtreyi ambalajından son anda, temiz ellerle çıkarıp takın.

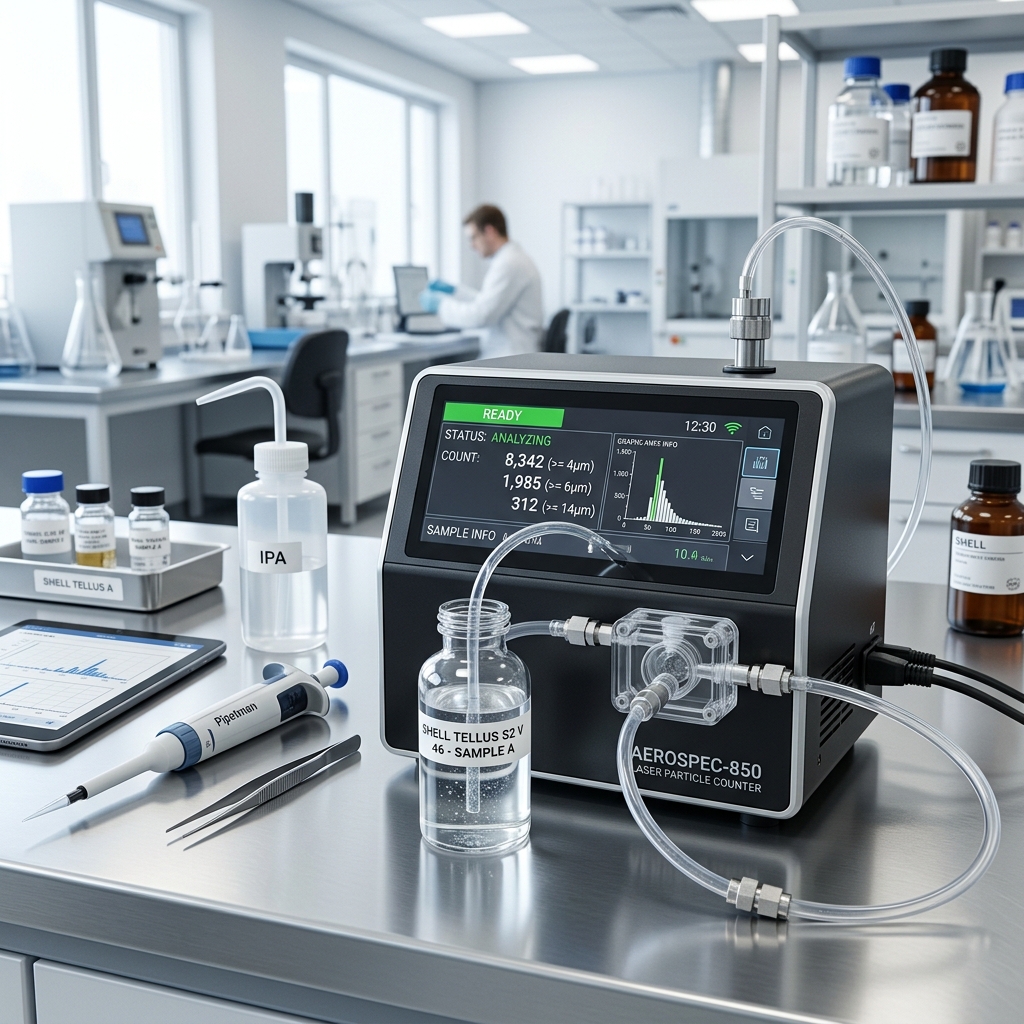

Görsel 3: Laboratuvar ortamında, hidrolik yağdaki mikroskobik partikül sayısını (ISO 4406 kodunu) belirleyen modern bir lazer partikül sayacı (Laser Particle Counter).
5. Yağ Analizi ve ISO 4406 Temizlik Standartı
Sisteminizin gerçekten temiz olup olmadığını (filtrelerin işe yarayıp yaramadığını) bilmenin tek yolu Yağ Analizi yaptırmaktır. Yağdan numune alınır (veya hatta bağlı bir lazer sayaç ile anlık ölçülür) ve içindeki partikül miktarı sayılır.
Endüstride temizlik seviyesi ISO 4406 standardı ile ifade edilir (Örn: 18/16/13). Bu üç rakam sırasıyla; 1 mililitre yağ içindeki >4 mikron, >6 mikron ve >14 mikron boyutlarındaki partiküllerin aralığını belirtir. Rakam düştükçe yağ daha temiz demektir.
- Servo valfler için: ISO 15/13/10 (Çok Temiz)
- Oransal valfler için: ISO 17/15/12 (Temiz)
- Standart yön valfleri için: ISO 19/17/14 (Kabul Edilebilir)
- Yeni, kullanılmamış fıçı yağı: Genellikle ISO 21/19/16 (Çok Kirli!)
6. Sonuç
Hidrolik filtrasyon, "tak ve unut" tarzı bir işlem değildir; aktif olarak yönetilmesi gereken bir proaktif bakım stratejisidir. İyi bir filtrasyon sistemi ve disiplinli bir bakım programı sayesinde hidrolik pompanızın ömrünü iki katına çıkarabilir, valf arızalarını %80 oranında azaltabilir ve hidrolik yağınızın kullanım ömrünü yıllarca uzatabilirsiniz. Yağa "makinenin kanı" muamelesi yapın; böbreklerin (filtrelerin) düzgün çalışmadığı bir sistemde kalp (pompa) krizinin yaşanması sadece an meselesidir.
