Hidrolik ve Pnömatik Sistemlerin Karşılaştırılması

Hidrolik ve Pnömatik Sistemlerin Karşılaştırılması: Güç İletim Sistemleri Arasında Teknik Karar Alma Kriterleri

Endüstriyel otomasyon ve makine imalatında mekanik enerjinin üretimi, iletimi ve kontrolü süreçlerinde mühendislerin karşısına çıkan en temel ayrım, akışkan gücü (fluid power) teknolojilerindeki sistem tercihidir. Elektromekanik sistemlerin (servo motorlar, lineer aktüatörler, vidalı miller) sınırlarına ulaşıldığı, yetersiz kaldığı veya maliyet-etkin olmaktan çıktığı noktalarda, ağır sanayi uygulamalarından ultra-hızlı montaj hatlarına kadar geniş bir yelpazede hidrolik ve pnömatik sistemler devreye girer. Yüzeysel bakıldığında her iki sistem de bir basınçlı akışkanı kullanarak lineer (silindir) veya dairesel (hidromotor/pnömatik motor) hareket elde etme prensibine dayanıyor gibi görünse de, akışkanlar mekaniği ve termodinamik yasaları bağlamında birbirlerinden tamamen zıt karakteristiklere sahiptirler. Bir sistemin "sıkıştırılamaz" sıvı akışkanlarla (hidrolik yağ veya su-glikol emülsiyonları), diğerinin ise "sıkıştırılabilir" gazlarla (atmosfer havası veya kuru azot) çalışması, yalnızca güç ve hız parametrelerini değil; aynı zamanda enerji verimliliğini, sistem rijitliğini, konumlandırma hassasiyetini, işletme maliyetlerini, bakım rejimlerini ve fabrika mimarisini de kökten değiştirir. Modern makine tasarımı süreçlerinde bu iki teknolojiyi birbiriyle rekabet eden değil, birbirinin uygulama sınırlarının bittiği yerde başlayan tamamlayıcı mühendislik disiplinleri olarak görmek gerekir. Bu detaylı, teknik ve kapsamlı mühendislik rehberinde, hidrolik ve pnömatik sistemleri sadece yüzeysel avantaj-dezavantaj tablolarının ötesine taşıyarak; sistem dinamiği, aktüatör boyutlandırma, enerji iletim verimliliği, termal yönetim, iş güvenliği regülasyonları ve spesifik endüstriyel uygulama gereksinimleri üzerinden büyük bir derinlikle analiz edeceğiz.

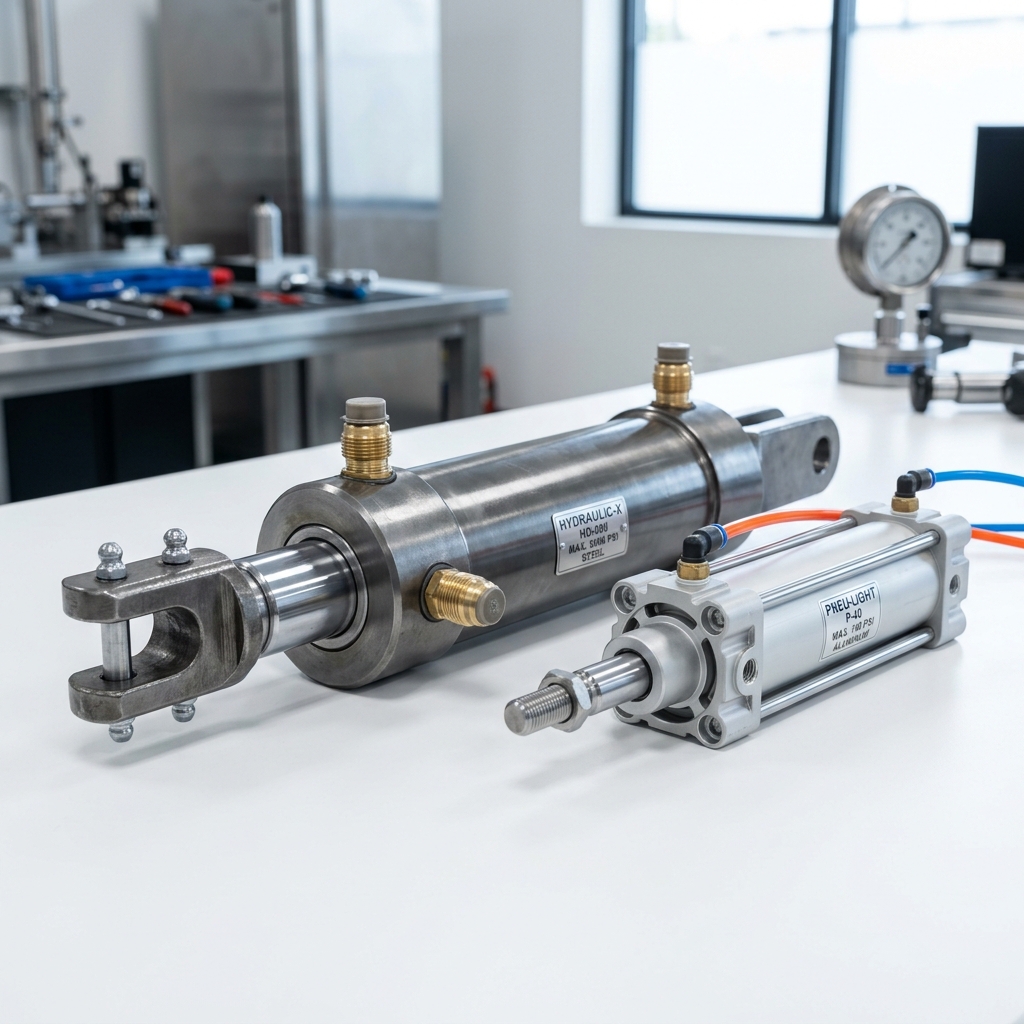

Görsel 1: Çok yüksek çalışma basıncı (350 bar) için tasarlanmış ağır hizmet tipi çelik hidrolik silindir (solda) ile yüksek kinematik hız ve ivmelenme hedeflenerek tasarlanmış düşük ataletli, alüminyum ekstrüzyon pnömatik silindir (sağda) geometrilerinin strüktürel analizi ve et kalınlığı kıyaslaması.

1. Termodinamik ve Akışkanlar Mekaniği Bağlamında Davranış Farklılıkları

Hidrolik ve pnömatik sistemleri birbirinden ayıran ve tüm operasyonel farklılıkların temelini oluşturan en kritik fiziksel özellik, çalışma medyasının (akışkanın) Bulk Modül (Hacimsel Esneklik Modülü) değeridir. Bulk Modül, bir akışkanın basınca karşı ne kadar direnç gösterdiğini, yani ne kadar sıkıştırılabilir olduğunu tanımlayan termodinamik bir katsayıdır.

Hidrolik Sistemlerin Statik Rijitliği: Yağın neredeyse sıkıştırılamaz olması, hidrolik bir pompanın yarattığı geometrik deplasmanın (hacimsel itişin) anında ve kayıpsız olarak aktüatöre (silindire veya motora) iletilmesini sağlar. Bir hidrolik silindir harici bir yüke bindiğinde, silindir içindeki yağ hacmi kompresyona uğrayıp azalmaz. Bu durum, sisteme olağanüstü bir mekanik rijitlik kazandırır. Ağır iş makinelerinin kepçelerinin, binlerce tonluk abkant preslerin, eksantrik metal formlama makinelerinin veya plastik enjeksiyon makinelerinin kilitleme ünitelerinin saniyenin onda biri sürede kilitlenip, muazzam kuvvetler altında dahi zerre kadar esnemeden durabilmesi bu özellik sayesindedir. Titreşimli, değişken veya dengesiz yükler (eccentric loading) altında bile silindir stroku, geri besleme sensörlerine dahi ihtiyaç duymadan hedeflenen noktada milimetrik olarak sabit ve rijit kalır. Ayrıca takım tezgahlarında "chatter" (titreme) denilen mekanik osilasyonları hidrolik akışkanın sönümleme yeteneği keser.

Pnömatik Sistemlerin Elastikiyeti ve Dinamik Sönümleme: Atmosfer havasının sıkıştırılabilir olması, pnömatik silindirleri adeta kapalı bir kap içindeki aerodinamik bir mekanik yay (spring) gibi davranmaya zorlar. Bir pnömatik silindir hareket halindeyken dışarıdan gelen bir dirence, engelle veya anlık olarak değişen bir iş yüküne maruz kaldığında, pistonun arkasındaki basınçlı hava sıkışmaya veya pistonun önündeki hava genleşmeye devam eder. Bu durum, "elastikiyet" olarak adlandırılır. Elastikiyet, pnömatik sistemlerde hidroliğe kıyasla çok daha yumuşak, toleranslı ve sönümlemeli bir güç aktarımı sağlar. Örneğin kırılgan bir cam parçayı veya ince bir ambalajı itmek gerektiğinde, silindir ufak bir kuvvet direnci hissettiğinde hava yaylanarak malzemenin ezilmesini engeller. Ancak madalyonun diğer yüzünde, aynı elastikiyet nedeniyle değişken yükler altında hassas ve rijit konumlandırma yapmak neredeyse imkansız hale gelir. Pnömatik sistemlerde bir silindirin yük altındayken ara bir pozisyonda durdurulması teorik olarak valfler kapatılarak mümkün olsa da, yükte milimetrik bir değişim veya basınç dalgalanması yaşandığı anda piston pozisyonu kaçınılmaz olarak kayacaktır. Bu sebeple pnömatik silindirler endüstride genellikle mekanik dayamalar veya şalterlerle sınırlandırılmış "açık-kapalı" (tam ileri-tam geri) (bang-bang) çalışma prensibiyle, ara pozisyonlama yapılmadan kullanılırlar.

2. Kuvvet Üretimi, Sistem Basıncı ve Aktüatör Boyutlandırma Matematiği

Hidrolik ve pnömatik sistemlerin her ikisi de elde edilecek kuvveti oluşturmak için ünlü Pascal Prensibini temel alır: F = P × A (Kuvvet = İlgili Kesit Alanı × Uygulanan Basınç). Bu formüldeki değişkenler sabit olsa da, sektörde kullanılan çalışma basınçlarındaki (P) muazzam fark, sistemlerin makine üzerindeki fiziki boyutlarını (A) doğrudan belirler ve güç yoğunluğunu tanımlar.

• Hidrolik - Kompakt Alanda Gücün Yoğunlaştırılmış Hali: Modern endüstriyel ve mobil hidrolik sistemlerin nominal çalışma basıncı tipik olarak 150 bar ile 350 bar arasında değişir. İleri seviye ağır sanayi uygulamalarında (özel test ekipmanları, kurtarma makasları, germe krikoları veya devasa dövme presleri) bu değer 700 bar ila 1000 bar gibi astronomik rakamlara kadar çıkabilir. Yüksek basınç sayesinde makine üzerine entegre edilen çok küçük çaplı bir hidrolik silindir ile, çevre birimlerde yer kaplamadan muazzam kuvvetler üretilebilir. Örneğin; 100 mm (10 cm) iç çapa sahip standart bir hidrolik silindir, 250 bar (yaklaşık 250 kg/cm²) basınç altında, itme yönünde yaklaşık 20.000 kg (20 ton) kuvvet üretir. Güç/Ağırlık ve Güç/Hacim oranı (power density) hidrolik sistemlerde elektromekanik ve pnömatik teknolojilere kıyasla açık ara rakipsizdir. Ağır mobil iş makinelerinin sadece bu nedenle başka bir alternatifle (örneğin tam elektrikli pillerle) kolay kolay değiştirilememesinin temel sebebi hidroliğin bu inanılmaz kompakt gücüdür.
• Pnömatik - Sınırlı Basınç, Geniş Kesit ve Geometrik Sınırlar: Dünyadaki endüstriyel tesislerin (otomotiv, tekstil, gıda, ambalaj) hemen hemen tamamında fabrika altyapısı olarak üretilen ve dağıtılan kompresör havası genellikle 6 bar ile 10 bar arasındadır. Operasyonel güvenlik standartları (patlama riski), kompresör enerji verimi ve altyapı sızdırmazlık kısıtlamaları (kompresör dairesinden makinelere giden boru hatları) nedeniyle pnömatik sistemlerde daha yüksek basınçlar standart olarak uygulanmaz ve istenmez. Sadece 6 bar ile çalışan bir pnömatik sistemde, yukarıda örnek verdiğimiz hidrolik silindirin ürettiği 20 tonluk kuvvete ulaşmak için teorik olarak yaklaşık 650 mm (65 cm) çapında devasa bir pnömatik silindir kullanılması gerekir. Böyle bir silindirin makine üzerine mekanik olarak yerleştirilmesi geometrik olarak aşırı zordur; ayrıca her vuruşta bu devasa hacmi havayla doldurmak ve boşaltmak kompresör kapasitesini anında tüketecek ve sistemi inanılmaz derecede yavaşlatacaktır. Bu sarsılmaz fiziksel gerçeklik sebebiyle pnömatik, birkaç gramdan başlayıp genellikle 2 ila 3 tona kadar olan hafif ve orta ağırlıktaki yüklerin yönlendirilmesinde, tutulmasında ve paketlenmesinde tartışmasız liderdir.

Görsel 2: Güç iletim medyalarının atomik düzeyde temsil edilen davranışı: İdeal gazların elastik çarpışma tepkileri (sol) ve hidrolik yağın vizkoz matris ve kayma gerilmesi direnci (sağ).

3. Hız Karakteristikleri, Konumlandırma ve Kinematik Dinamikler

Bir makine aktüatörünün (hareketli elemanın) hızı, onu besleyen akışkanın kinematik viskozitesi, yoğunluğu, iç direnci ve sistemdeki sürtünme kayıpları ile doğrusal olmayan bir ilişki içerisindedir. Otomasyonda bir sistemin "maksimum ivmelenme" yeteneği ve "tepki süresi", uygulamanın üretkenlik kapasitesini doğrudan etkiler. Hangi teknolojinin seçileceği konusunda hız ve çevrim süresi çok belirleyicidir.

Pnömatik Sistemlerde Yüksek Hız ve Çeviklik: Basınçlı havanın kinematik viskozitesi ve kütlesel yoğunluğu hidrolik yağa göre mikroskobik düzeyde düşüktür. Atmosfer havası, pnömatik poliüretan hortumlar, manifoldlar ve yön denetim valfleri içerisinden geçerken iç sürtünmesi (akış direnci ve basınç düşümü) yok denecek kadar azdır. Laminer akıştan türbülanslı akışa geçiş pnömatikte hidrolik kadar yıkıcı sonuçlar (aşırı ısınma gibi) doğurmaz. Bu muazzam akışkanlık sayesinde pnömatik silindirler saniyede 1.5 ila 3 metre gibi çok yüksek hızlara (v > 2 m/s) rahatlıkla ve anında ulaşabilirler. Üstelik havanın yukarıda bahsettiğimiz kompresibilite (yaylanma) özelliği, aktüatörün mekanik strok sonlarına sertçe çarpmasını engeller. Çoğu pnömatik silindirin kendi içinde bulunan ayarlanabilir yastıklama (adjustable cushioning) valfleri sayesinde, silindir yüksek hızda gelse bile son milimetrelerde havayı sıkıştırıp yastık oluşturarak mekanik parçalanmayı önler. Saniyede onlarca kez tekrar eden montaj hatları, otomotiv punta kaynak robotları, pick-and-place (al-koy) robotik üniteleri, kağıt/karton kesme sistemleri pnömatiğin sunduğu bu muazzam hız ve çevikliğe muhtaçtır.

Hidrolik Sistemlerde Düşük Hızlı Çekiş, Stick-Slip Etkisi ve Servo-Oransal Kontrol: Hidrolik yağın yüksek viskozitesi ve yoğunluğu, akışkan sistemin borularında, dirseklerde ve valf geçitlerinde yüksek debilerde (hızlarda) akmaya çalıştığında önemli bir sürtünme direnci (Delta P - basınç düşümü) ve dolayısıyla hidrolik kayıp (ısı) oluşturur. Hızlı akan yağ iç sürtünme ile sınırları zorlar. Bu termodinamik ve hidrodinamik gerçeklik nedeniyle hidrolik sistemlerin hızları pnömatiğe göre çok daha sınırlı ve kontrollü olmak zorundadır (genellikle < 0.5 m/s hız bandında çalışırlar, daha yüksek hızlar için ciddi tasarım optimizasyonları ve devasa valfler gerekir). Ancak hidroliğin en büyük gücü salt maksimum hızı değil, hızı kusursuz ve pürüzsüz bir şekilde kontrol edebilme yeteneğidir. Çok düşük hızlarda mekanik sistemlerde görülen ve aktüatörün sarsıntılı ilerlemesine sebep olan "stick-slip" (yapış-kay) etkisi, hidrolik akışkanın kaydırıcılığı (lubrication) ve sıkıştırılamaz itişi sayesinde minimize edilir. Dahası, servo-hidrolik valfler, oransal yön denetim valfleri ve LVDT gibi lineer cetveller (pozisyon geri besleme sensörleri) sayesinde, devasa bir hidrolik silindir yüzlerce ton yük altındayken bile mikron seviyesinde pozisyonlanabilir. Havacılık test simülatörleri, deprem masaları, rüzgar türbini pitch kontrolleri ve ileri otonom enjeksiyon makineleri bu teknolojiyle çalışır.

4. Enerji Verimliliği, Sistem Termodinamiği ve İşletme Maliyetleri (TCO)

Endüstriyel tesislerin, makine parkurlarının ve üretim hatlarının uzun vadeli karlılık (ROI) analizlerinde, güç iletim sistemlerinin ilk yatırım (Capex) maliyetleri genellikle aldatıcıdır. Asıl odaklanılması gereken nokta, sistemin makine ömrü boyunca tüketeceği enerji, yedek parça ve bakım (OpEx) maliyetleridir. Akışkan gücü sistemlerinde mekanik enerjinin pnömatik veya hidrolik enerjiye dönüşmesi, iletilmesi ve tekrar mekanik enerjiye dönmesi sırasında ciddi termal kayıplar yaşanır.

Basınçlı Hava: Fabrikanın Kanayan Yarası ve En Pahalı Enerji Formu: Pnömatik sistemler işletme maliyeti açısından genellikle son derece dezavantajlıdır. Fabrika sahasında elektrik enerjisinin devasa endüstriyel vidalı kompresörler vasıtasıyla basınçlı havaya çevrilmesi sırasında termodinamik yasalar gereği havanın sıkışması muazzam bir ısı enerjisi açığa çıkarır. Kompresör soğutucularında atmosfere atılan bu ısı aslında kaybedilen paradır. Kompresörden çıkan basınçlı havanın sahip olduğu potansiyel enerji, kompresörün prizden çektiği başlangıç elektrik enerjisinin sadece %10'u ile %15'i arasındadır. %85 enerji doğrudan ısıya ve sürtünmeye kurban gider. Bunun üzerine fabrika içindeki yüzlerce metrelik boru hatlarında meydana gelen basınç düşümleri, şartlandırıcılardaki kayıplar ve en önemlisi (fabrikalardaki en büyük israf kaynağı olan) gizli "hava kaçakları" (fark edilmeyen veya göz ardı edilen tıslama sesleri) eklendiğinde, pnömatik sistemin kümülatif enerji verimliliği tek haneli yüzdelere düşer. Üstelik aktüatör (örneğin bir itici silindir) görevini tamamladıktan sonra, içindeki yüksek basınçlı havayı çevrime katamaz; valf üzerinden "tıss" sesiyle doğrudan atmosfere egzoz eder. Geri kazanım imkanı (recuperation) kesinlikle yoktur. Ancak pnömatik valflerin, silindirlerin, şartlandırıcıların ve boruların satın alma ve montaj (ilk yatırım) maliyeti hidroliğe göre şaşırtıcı derecede ucuz olduğu için bu gizli enerji faturası genellikle göz ardı edilir.

Hidrolik Sistemlerde Sürdürülebilir İletim Verimliliği: Hidrolik sistemlerde ise yağ kapalı bir devrede (closed loop) sürekli dolaşım halindedir. Elektrik motoru hidrolik pompayı çevirir, üretilen hidrolik güç (debi ve basınç) doğrudan işe (kuvvet ve hıza) dönüştürülür ve sistemde görevini tamamlayan yağ geri dönüş filtrelerinden geçerek hidrolik tanka dökülür. Sıkıştırılamazlık sayesinde yağın kompresyonu (hacmini küçültmek) için enerji harcanmaz. Modern hidrolik sistem tasarımlarında verimlilik çok daha ileri seviyededir. Sabit debili (dişli vb.) pompaların aksine, sistemin sadece ihtiyaç duyduğu anda ihtiyaç duyduğu debiyi üreten değişken deplasmanlı eksenel pistonlu pompalar, frekans konvertörlü (invertör - VFD) elektrik motorlarıyla birleştiğinde (örneğin Servo-Pump teknolojileri) hidrolik sistem beklemeye geçtiğinde veya az basınca ihtiyaç duyduğunda enerji tüketimini neredeyse sıfıra indirir. Basınç kayıpları asgari seviyededir ve doğru tasarlanmış bir hidrolik sistemin toplam enerji verimliliği pnömatik bir sisteme göre katbekat yüksektir. Bununla birlikte, valf geçitlerinden, dar hortumlardan, oransal kısma (throttling) noktalarından ve pompanın kendi iç kaçaklarından (volümetrik kayıplar) kaynaklanan termal sürtünme kayıpları yağın zamanla ısınmasına neden olur. Viskozitenin düşmesini (yağın incelmesini) engellemek için sistem genellikle bir hava soğutucu fana veya su soğutmalı bir plakalı eşanjöre ihtiyaç duyar.

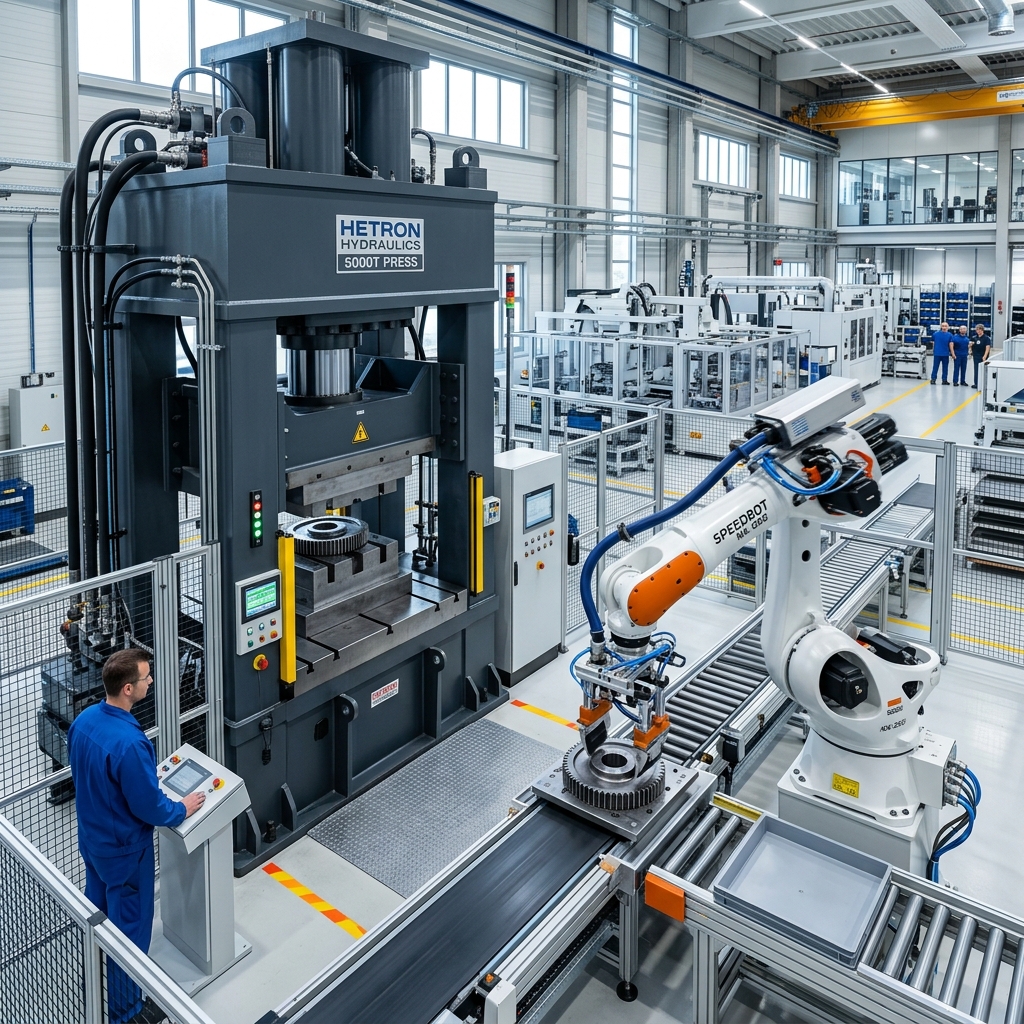

Görsel 3: Güç ve hız konseptinin sahada tecessümü: Arka planda merkezi bir hidrolik güç ünitesi (HPU) ile devasa bir metal bloğunu şekillendiren ağır hizmet presi, ön planda ise hafifliği sayesinde çok seri hareket edebilen ince pnömatik hortumlarla donatılmış paketleme robotu ve valf adaları.

5. İklimlendirme, Şartlandırma ve Akışkanın Fiziksel Hazırlanması

Akışkanın sisteme girmeden önce ve döngü sırasında kalitesinin korunması, sistemin güvenilirliğini ve arızasız ömrünü (MTBF - Mean Time Between Failures) belirleyen en büyük değişkendir. Akışkan hazırlığı her iki disiplinde de tamamen farklı prosesler gerektirir.

• Pnömatikte Nem, Çiğ Noktası ve Yağlayıcılar: Atmosfer havası sıkıştırıldığında içindeki su buharı yoğunlaşma eğilimi gösterir. Kompresörden çıkan basınçlı hava direkt makinelere verilirse, sıcaklık düşümüyle birlikte hava borularının içinde kelimenin tam anlamıyla "su (yoğuşma sıvısı)" dolaşmaya başlar. Bu su pnömatik valflerin içindeki alüminyum makaraları oksitlendirir, contaları şişirir ve kış aylarında dış ortamdaki borularda donarak sistemi tamamen kilitler. Bu yüzden kompresör çıkışlarında hava kurutucuları (soğutmalı veya kimyasal adsorpsiyonlu) bulunur. Havanın çiğ noktası (dew point) sürekli olarak izlenmelidir. Ayrıca makinelerin girişinde lokal olarak FRL (Filtre, Regülatör, Yağlayıcı) üniteleri bulunur. Yıllar önce mekanik parçaların aşınmaması için havaya mikro damlacıklar halinde özel yağlar katılırdı, ancak günümüzün modern pnömatik ekipmanları, polimer malzemeleri ve kendinden yağlamalı tasarımlarıyla "kuru havada" sorunsuz çalışabilmektedir.
• Hidrolikte Kirlilik Kontrolü ve Filtrasyon Sanatı: Hidrolik sistemlerde ise arıza tespiti (troubleshooting) çok daha kompleks bir uzmanlık ve analitik yaklaşım ister. Çünkü sistemin adeta kanı olan yağın kontaminasyonu (partikül kirliliği), sistemdeki tüm arızaların yaklaşık %80'inin direkt veya dolaylı sebebidir. Dışarıdan giren tozlar (silindir krom mili üzerinden), silindir keçelerinden sızan endüstriyel çamurlar veya pompaların kendi iç mekanik aşınmasından doğan mikron seviyesindeki metal talaşları, valflerin çok hassas işlenmiş sürgülerini mikroskobik olarak çizer ve yapışmalarına sebep olur. Bu nedenle hidrolik güç üniteleri basit bir metal tanktan ibaret değildir; sistemin dönüş hatlarında, basınç hatlarında ve hava emiş (nefeslik) kısımlarında ultra hassas filtreler bulunur. Yağın kalitesinin ISO 4406 veya NAS 1638 standartlarına göre belirli bir temizlik klasmanında tutulması zorunludur. Ayrıca suyun yağa karışması (emülsifikasyon) veya oksidasyon (yüksek ısı kaynaklı yağın yapısının bozulması) gibi kimyasal sorunlara karşı yağ düzenli analiz edilmeli, viskozite indeksleri ölçülmeli ve ömrü dolduğunda (veya katkı maddeleri tükendiğinde) komple değiştirilmelidir.

6. Çevresel Riskler, İSG (İş Sağlığı ve Güvenliği) ve Mimari Tasarım Kısıtları

Makine mühendisliği tasarımında teknik sınırların ötesinde, çevresel regülasyonlar (CE Direktifleri, OSHA kuralları vb.) ve İş Sağlığı Güvenliği (İSG) kuralları, sistem seçiminde ana belirleyici bir dış faktördür. Makinenin fabrikanın neresinde çalışacağı, hangi endüstride (gıda, kimya, madencilik) hizmet vereceği tasarımı dikte eder.

• Mimari Dizayn ve Altyapı Yönetimi: Pnömatik sistemler tamamen merkezi üretim (compressor room) ve merkezi dağıtım mimarisi üzerine kurgulanır. Fabrikanın çatısına, duvarlarına veya kablo kanallarına boydan boya döşenmiş alüminyum veya çelik basınçlı hava boruları üzerinden istenilen herhangi bir pnömatik makine tek bir soketle (veya hava jakıyla) sisteme saniyeler içinde dahil edilebilir. Makine üzerinde sadece küçük hacimli valf adaları (valve islands) ve silindirler bulunur; sistem son derece hafif, sade ve modülerdir. Hidrolik sistemlerde ise fabrika geneline yayılan merkezi bir yüksek basınç yağ dağıtım ağı çok nadirdir, inanılmaz tehlikelidir ve yasal olarak ağır izolasyon kurallarına tabidir. Bu yüzden hidrolik sistemler "lokal ve kapalı" birimler olarak inşa edilir. Her hidrolik makine kendi yağ deposuna sahip olmak zorundadır. Bir ağır pres makinesinin yanına devasa bir çelik yağ tankı (bazen 2.000 ila 5.000 litre hacminde), büyük asenkron elektrik motorları dizisi, yüksek deplasmanlı pompa grubu ve büyük ısı eşanjörlerinden oluşan hacimli bir altyapı (HPU) kurulur. Bu da makinenin kapladığı iz düşümü alanını (footprint) dramatik şekilde artırarak fabrika yerleşiminde ciddi bir yer işgal eder.
• Sızıntı Yönetimi ve Çapraz Kontaminasyon Riski: Pnömatik hatlarda contalardan veya gevşemiş boru bağlantılarından kaynaklanan sızıntılar sadece atmosfere zararsız soluduğumuz havayı bırakır. Makineyi, zeminleri veya ürünü asla kirletmez. Bu muazzam çevresel temizlik nedeniyle; yiyecek/içecek işleme endüstrisi, ambalajlama, medikal cihaz imalatı, ilaç sanayisi (pharma), tekstil dokuma tezgahları ve entegre devre (yarı iletken/wafer) üretimi gibi temiz oda (cleanroom) gereksinimi olan tüm steril alanlarda pnömatik zorunlu standarttır. Hidrolikte ise durum taban tabana zıttır; mikroskobik düzeydeki bir çatlak, kılcal bir çizik veya yaşlanarak deforme olmuş bir (örneğin Buna-N veya Viton) o-ring sızdırmazlık elemanı, sistemdeki yüksek basıncın da itici gücüyle (200-300 bar) çok kısa sürede tüm makine gövdesini, fotoselleri, elektronik sensörleri ve zeminleri kaygan bir yağ gölüne çevirebilir. Hidrolik yağ sızıntıları iş güvenliği için anında bir kayma ve düşme riski, elektrik panolarına veya sıcak yüzeylere ulaştığında anlık bir yangın ihtimali ve atık yönetimi (ISO 14001) açısından çevresel kirlilik sebebidir. Güvenli sentetik veya su-glikol tabanlı özel gıda yağları mevcut olsa da, gıda üretim bantlarının üzerinde sıvı sızıntısı riski taşıyan bir sistemin kullanılması kesinlikle istenmez.
• ATEX Regülasyonları ve Parlayıcı Atmosferler: Pnömatik sistemler (elektronik bobin kullanılmayan, tamamen havalı sinyallerle kontrol edilen "air-piloted" konfigürasyonlarda) kıvılcım çıkarma, ark yapma, aşırı ısınarak alev alma veya kısa devre yapma gibi risklere sahip değildir. Bu nedenle endüstriyel boyahaneler, petrokimya rafinasyon tesisleri, yanıcı mühimmat veya solvent üretim fabrikaları, toz patlama riski olan un değirmenleri ve yeraltı kömür madenleri gibi Ex-proof (Explosion Proof - Patlamaya Karşı Korumalı / ATEX standartlarına tabi) bölgelerde son derece rahat, elektriksel olarak izole ve güvenli şekilde çalışabilirler. Hidrolikte de ATEX uyumlu, özel yalıtımlı valfler ve kapsüllenmiş motorlar vardır, ancak sıvı basıncının patlama/püskürme yangın riski, asenkron elektrik motoru tahrikinin gerekliliği ve yoğun sürtünme kaynaklı komponent ısınmaları her zaman tehlikeli bölgelerde ekstra yasal önlemler ve güvenlik kafesleri gerektirir.
• Sistem Akümülatörlerinin Potansiyel Tehlikeleri: Hidrolik sistemlerde anlık basınç şoklarını emmek (absorbe etmek) veya sistemde pompaların yetişemeyeceği anlık bir ihtiyaç olduğunda yüksek hızda hidrolik enerji sağlamak için kullanılan, içinde sıkıştırılmış azot (nitrogen) gazı ve bir mesane (bladder) barındıran hidrolik akümülatörler, çok yüksek basınçlı potansiyel enerji bombaları gibidir. Bakımları sırasında yağ basıncının tam boşaltılmaması veya gaz tahliye talimatlarına uyulmaması ölümcül kazalara yol açabilir. Pnömatikte havanın depolandığı hava tankları (air receivers) da yasal olarak basınçlı kaptır, ancak hidrolik basınç seviyeleri (örn: 350 bar) yanında pnömatik tankların kompresyon basıncı (8-10 bar) daha yönetilebilir ve daha az ani tahrip gücü barındırır. Her iki sistem de periyodik olarak mühendisler odası veya muayene kuruluşları tarafından hidrostatik basınca dayanım testlerine tabi tutulmalıdır.

7. Modern Kontrol Mimarisi, PLC Entegrasyonu ve Endüstri 4.0

Eski yıllarda sırf mekanik şalterler, kameralı sistemler veya tamamen analog basınç switchleri ile kontrol edilen akışkan gücü sistemleri, bugün Endüstri 4.0 bağlamında mekatronik ve dijital ağ sistemlerine evrilmiştir.

Pnömatik sistemlerde, geçmişin devasa ve dağınık boru yığınları yerine günümüzde, yüzlerce mikro valfin tek bir akıllı manifold üzerinde toplandığı, tek bir Ethernet, PROFINET veya IO-Link haberleşme kablosuyla fabrikanın ana kontrolörüne (PLC'sine) bağlandığı "Valf Adaları" (Valve Terminals) endüstri standardı haline gelmiştir. Bu adalar kendi içlerinde kısa devre tespiti yapar, kablo karmaşasını ortadan kaldırır, milisaniye bazında milyonlarca aç/kapa çevrimini yönetir ve önleyici bakım (predictive maintenance) kapsamında silindirlerin çevrim sayılarını PLC'ye raporlar.

Hidrolik sistemler ise çok daha kompleks ve matematiksel bir kontrol mimarisine sahiptir. Geleneksel "on-off" (tam açık - tam kapalı) valfler hala basit pres veya kaldırma işlerinde kullanılsa da, hassasiyet ve senkronizasyon gerektiren her yerde "Oransal (Proportional) Yön Kontrol Valfleri" ve kapalı çevrim (closed-loop) mimariyle çalışan "Servo Valfler" devreye girer. Bu akıllı valfler üzerinde kendi dahili elektronik kartlarını (On-board Electronics / OBE) barındırır. PLC'den gelen basit bir 24V DC aç/kapa sinyali yerine, 4-20mA, 0-10V analog sinyaller veya doğrudan Fieldbus protokolleri üzerinden gönderilen dijital referans değerleriyle, valf makarası milimetrenin kesirleri oranında kademeli olarak açılıp kapanır. İki devasa pres silindirinin milimetrik senkronizasyonu, yüzlerce ton basınç altında CNC makinelerindeki gibi profil izleme (motion trajectory) yetenekleri ve karmaşık PID (Proportional-Integral-Derivative) çevrimleri, ağır hidroliğin sofistike elektronik sistemlerle kurduğu bu mükemmel mekatronik evliliğin sonucudur.
