Hidrolik Silindir Seçimi:
Mühendislik Rehberi

Bir hidrolik silindirin kataloğunda yazan çap ve strok değerleri, seçimin sadece görünen yüzüdür. Gerçek mühendislik kararı; yükün doğası, hattaki basınç dalgalanmaları, montaj geometrisi ve millerin maruz kalacağı yanal kuvvetler bir arada değerlendirildiğinde ortaya çıkar. Bu rehberde, bir silindiri kataloktan seçmeden önce masada olması gereken hesapları ve tasarım kararlarını adım adım ele alıyoruz.

1. Gerekli Kuvvetin Doğru Belirlenmesi

Silindir seçimine kuvvet hesabıyla başlanır, ama saha uygulamalarında statik yük tek başına yeterli bir referans değildir. Bir kaldırma veya itme hareketinde ivmelenme anındaki dinamik kuvvet, statik değerin belirgin şekilde üzerine çıkabilir; özellikle hızlı başlayan-duran çevrimlerde bu fark ihmal edilemez boyuta ulaşır. Sürtünme kayıpları, yükün eksenden kaçık (eksantrik) uygulanması ve conta sürtünmesi de hesaba eklenmelidir.

BRS Proses'in saha pratiğinde, hesaplanan teorik kuvvete uygulamanın kritiklik seviyesine göre 1,3 ile 2,0 arasında bir güvenlik katsayısı uygulanır. Sürekli çevrim yapan bir üretim hattı ile nadiren devreye giren acil durum mekanizması aynı katsayıyla değerlendirilmez; ikincisinde daha yüksek marj tercih edilir çünkü arıza toleransı düşüktür.

2. Piston Çapı ve Basınç İlişkisi

Aynı kuvveti elde etmenin birden fazla yolu vardır: küçük çaplı bir piston yüksek basınçla ya da büyük çaplı bir piston düşük basınçla aynı kN değerine ulaşabilir. Ancak seçim yalnızca kuvvet denklemiyle bitmez; küçük çap-yüksek basınç kombinasyonu conta ömrünü kısaltıp güç ünitesi maliyetini artırırken, büyük çap-düşük basınç kombinasyonu daha ağır ve hacimli bir silindire, dolayısıyla daha yüksek yağ debisi ihtiyacına yol açar.

BRS Proses mühendislik pratiğinde ISO 6020/6022 standart seri çaplarına (25, 32, 40, 50, 63, 80, 100, 125, 160 mm...) sadık kalınması önerilir; ara bir çap özel üretim gerektirdiğinden hem maliyeti hem teslim süresini uzatır, çoğu uygulamada standart çapa yuvarlamak yeterli performans marjı bırakır.

3. Strok Uzunluğu ve Burkulma Riski

Strok uzadıkça, özellikle piston mili tam dışarı çıkmışken, silindir eksenel bir basınç çubuğu gibi davranır ve belirli bir yükün üzerinde burkulma (kolon çökmesi) riski doğar. Bu risk Euler burkulma formülüyle değerlendirilir: F_kr = (π² × E × I) / L_k², burada E malzemenin elastisite modülü, I mil kesitinin atalet momenti, L_k ise montaj tipine bağlı etkin burkulma boyudur.

Etkin boy katsayısı montaj şekline göre değişir: iki ucu mafsallı (pin-pin) bağlantıda katsayı 1, bir ucu ankastre-diğer ucu mafsallı bağlantıda yaklaşık 0,7, iki ucu ankastre bağlantıda 0,5 alınır. Aynı strok uzunluğunda ankastre montaj, mafsallı montaja göre çok daha yüksek burkulma yükü kaldırabilir; bu yüzden uzun stroklu silindirlerde montaj tipi seçimi sadece hizalama değil, doğrudan güvenlik meselesidir.

4. Piston Mili Çapının Belirlenmesi

Mil çapı yalnızca burkulmaya karşı değil, yatak basıncına ve yorulma dayanımına karşı da yeterli olmalıdır. Kısa stroklu, yüksek kuvvetli uygulamalarda genellikle kuvvet-alan hesabı belirleyicidir; uzun stroklu, göreceli düşük kuvvetli uygulamalarda ise burkulma hesabı devreye girer ve mil çapı kuvvet gerekçesinden daha büyük seçilmek zorunda kalınabilir.

Yanal (radyal) yük taşıyan uygulamalarda -örneğin bir taşıyıcı arabayı doğrudan iten silindirlerde- mil ve kılavuz burcu üzerindeki yük dağılımı ayrıca kontrol edilmelidir; hesap dışı bırakılan yanal kuvvetler, kılavuz burçlarının erken aşınmasının en sık görülen nedenidir.

5. Montaj Tipi Seçimi: MF, MT ve MS

Montaj tipi, silindirin yükü nasıl karşılayacağını ve hangi eksenlerde hareket serbestliği bırakacağını belirler. Üç ana aile pratikte en sık karşımıza çıkar:

• MF (Flanş Bağlantı): gövdenin ön veya arka yüzeyinden rijit olarak sabitlenir; yanal yükleri iyi karşılar, hizalama toleransı düşüktür ve dikkatli montaj gerektirir.
• MT (Trunnion / Mafsallı Gövde Bağlantısı): silindirin salınım yapmasına izin verir; yükün hareket yönü sabit olmayan, kalıp veya taşıma kollarında kullanılan uygulamalarda tercih edilir.
• MS (Ayak / Clevis Bağlantı): hem gövde hem mil ucunda mafsallı montaj imkânı sunar; hizalama hatalarını tolere eder ama yanal yük kapasitesi flanşa göre daha düşüktür.

Yanlış montaj tipi seçimi, teorik olarak doğru boyutlandırılmış bir silindirde bile erken mil sapması veya conta aşınmasına yol açan en sık saha hatalarından biridir; özellikle MF tipi montajlarda milimetrik hizalama sapmaları zamanla kılavuz burçlarında tek taraflı aşınma oluşturur.

6. Sızdırmazlık Sisteminin Seçimi

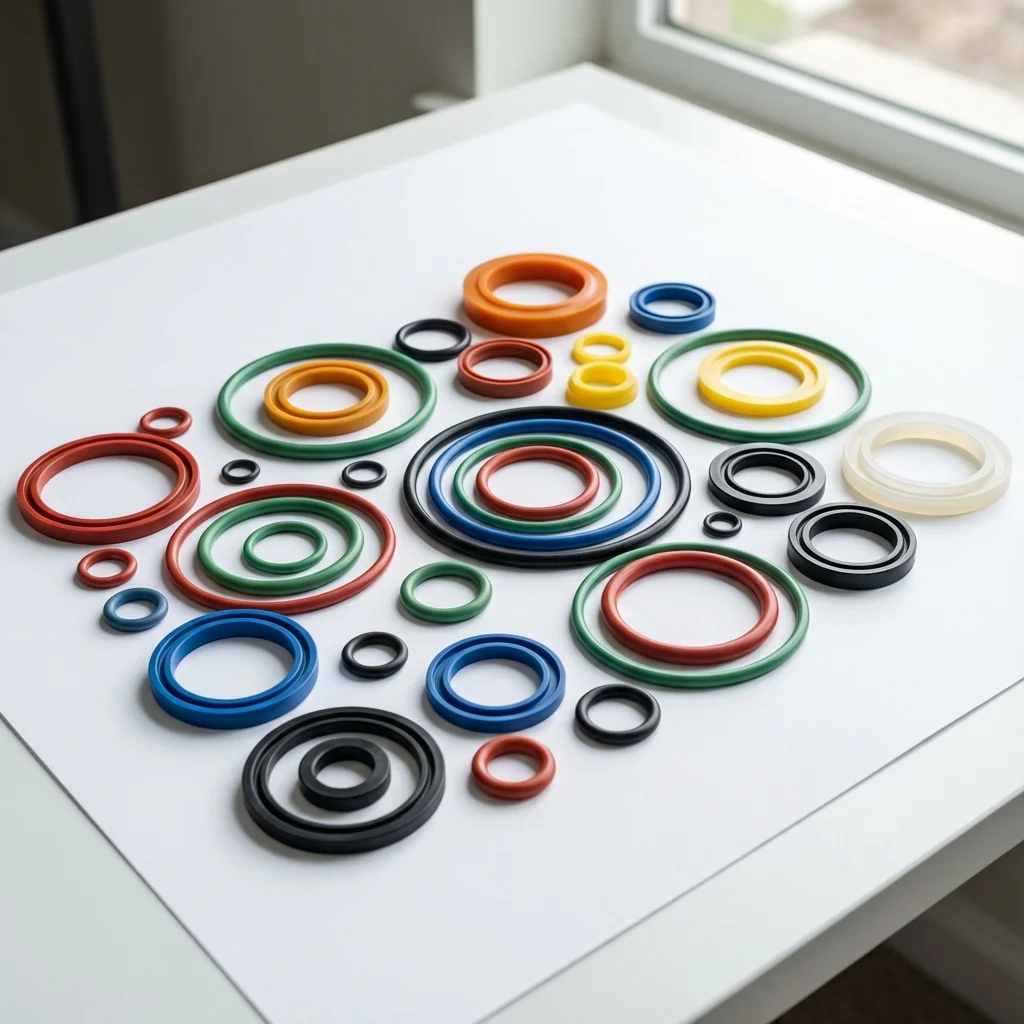

Bir silindirdeki sızdırmazlık paketi tek bir conta değil, birbirini tamamlayan birkaç elemandan oluşur: piston contası (basınç odalarını birbirinden ayırır), mil contası (iç basıncın dışa sızmasını engeller), sıyırıcı/wiper (mil yüzeyindeki kir ve nemi içeri almaz) ve kılavuz bilezikleri (metal-metale temas olmadan mili merkezler).

Malzeme seçimi çalışma koşullarına göre yapılır: standart mineral hidrolik yağlarda ve -30°C ile +80°C aralığında NBR (nitril kauçuk) yeterlidir; yüksek basınç ve aşınma direnci gereken uygulamalarda poliüretan (PU/AU) tercih edilir; +150°C üzerine çıkan sıcaklıklarda veya agresif kimyasal ortamlarda FKM (Viton) bileşenleri gerekir. Yanlış malzeme seçimi, doğru boyutlandırılmış bir silindiri bile birkaç ay içinde sızdırır hale getirebilir.

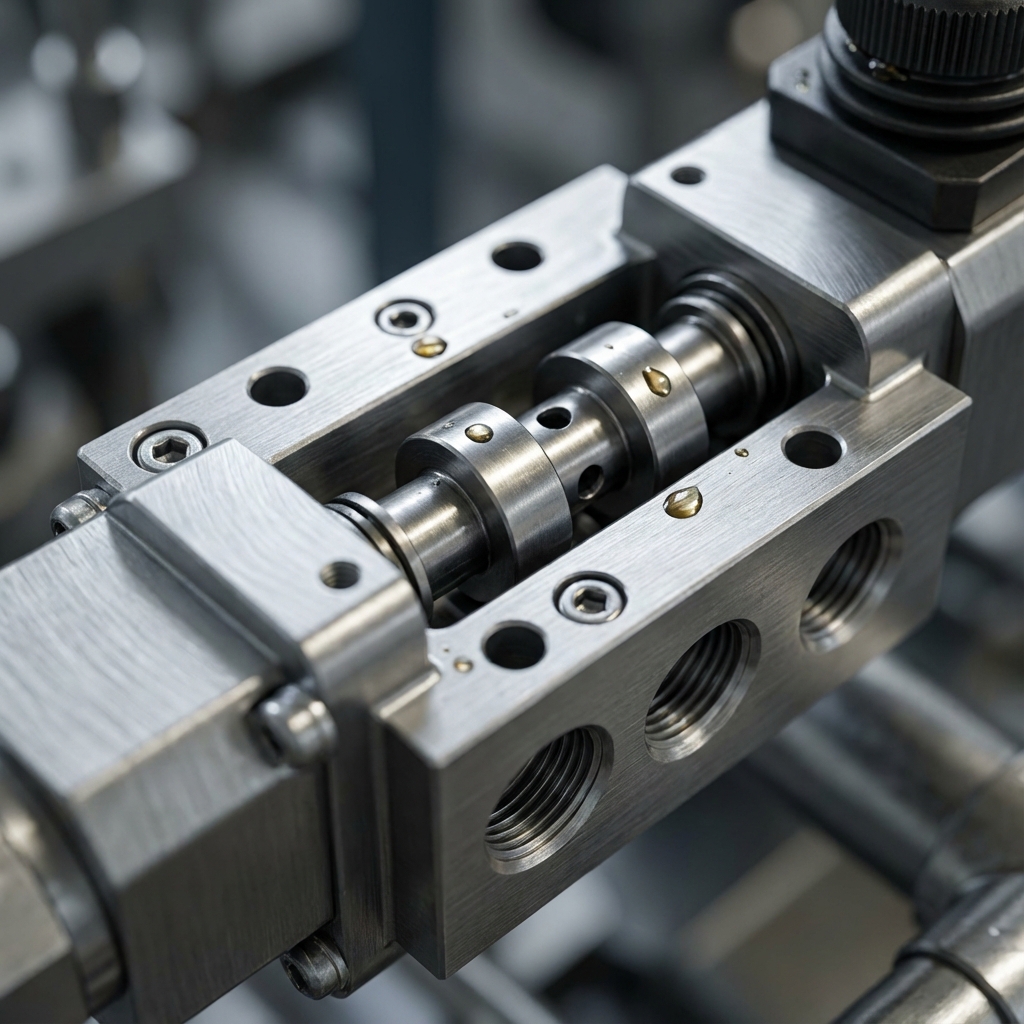

7. Hız Kontrolü: Meter-In, Meter-Out ve Bypass

Silindir hızı, hat üzerindeki debiyi kısarak kontrol edilir; ancak kısma valfinin hangi hatta yerleştirileceği, yükün karakterine göre değişen kritik bir tasarım kararıdır. Meter-in kontrolde kısma giriş hattında yapılır ve yükün silindiri iten değil ona karşı direnen (rezistif) uygulamalarda düzgün sonuç verir.

Meter-out kontrolde kısma çıkış hattında yapılır; yükün kendi ağırlığıyla silindiri sürüklediği (overrunning) uygulamalarda -örneğin aşağı yönlü bir iniş hareketinde- geri basınç oluşturarak kontrolsüz hızlanmayı önler ve meter-in'e göre çok daha kararlı bir hareket sağlar. Bypass (meter-off) yöntemi ise pompadan gelen fazla debiyi tanka yönlendirir; enerji verimliliği daha iyidir ama hassasiyet diğer iki yönteme göre düşüktür.

"Sarkan veya devrilme eğiliminde olan bir yükte meter-in kontrol kullanmak, silindirin kontrolsüz şekilde ileri fırlamasına neden olabilir; hız kontrolü seçimi kuvvet hesabı kadar ciddiye alınması gereken bir mühendislik kararıdır."

— BRS PROSES Teknik Ekibi

8. Ortam Koşulları ve Malzeme/Kaplama Seçimi

Mil yüzeyindeki krom kaplama kalınlığı, çalışma ortamının aşındırıcılığına göre belirlenir; standart uygulamalarda 20-25 mikron yeterliyken, tuzlu su, kimyasal buhar veya abrazif toz içeren ortamlarda kalınlığın artırılması veya sert krom yerine paslanmaz mil kullanılması gerekebilir. Gövde malzemesi de benzer şekilde: deniz ve gıda uygulamalarında paslanmaz çelik, ağır sanayide dövme veya honlanmış çelik gövde tercih edilir.

Sıcaklık aralığı da göz ardı edilmemelidir; -20°C altındaki ortamlarda standart NBR contalar sertleşip esnekliğini kaybedebilir, bu durumda düşük sıcaklık NBR veya silikon bazlı özel bileşenler gerekir. BRS Proses, ortam koşullarını saha ziyareti veya müşteri beyanına dayanarak değerlendirip malzeme paketini buna göre şekillendirir.

9. Yük Ekseni Hizalaması ve Bağlantı Elemanları

Silindirin ürettiği kuvvet, yük ekseniyle mümkün olduğunca çakışık bir hatta iletilmelidir; eksen kaçıklığı (misalignment) mil üzerinde beklenmeyen eğilme momentleri oluşturur ve bu moment, mil contalarının tek taraflı aşınmasına, uzun vadede ise mil yüzeyinde çizilmeye yol açar. Rod eye, clevis veya kaide (base) tipi bağlantı elemanları, yük tipine göre doğru toleransla seçilmelidir.

Özellikle iki noktadan desteklenen (mafsallı) montajlarda, iki mafsal ekseninin birbirine paralelliği kritik bir montaj kontrolüdür; saha kurulumlarında bu paralellik kontrolü çoğu zaman atlanır ve sonradan giderilmesi zor bir titreşim/aşınma sorunu olarak geri döner.

10. BRS Proses Silindir Seçim Desteği

BRS Proses mühendislik ekibi, silindir seçimini tek bir katalog parametresine indirgemeden, uygulamanın tam yük profilini masaya yatırarak ilerler. Sürece dahil edilen unsurlar arasında gerçek çevrim verisi (yük, hız, frekans), montaj geometrisinin burkulma ve yanal yük etkisi, ortam koşullarına uygun sızdırmazlık ve kaplama paketi, hız kontrol stratejisi ve gerektiğinde özel strok/bağlantı tasarımı yer alır.

• Kuvvet, burkulma ve yatak basıncı hesaplarının birlikte doğrulanması
• Montaj tipine (MF/MT/MS) göre özel mil ve gövde tasarımı
• Ortam koşullarına uygun conta malzemesi ve kaplama seçimi
• Hız kontrol devresi (meter-in/meter-out/bypass) önerisi ve valf entegrasyonu

Sık Sorulan Sorular

Aynı kuvveti veren farklı çap-basınç kombinasyonlarından hangisi tercih edilmeli?

Genel eğilim, mevcut güç ünitesinin basınç sınıfına ve sistemdeki diğer silindirlerle standart çap uyumuna göre karar vermektir; tek başına bir silindir için özel bir basınç sınıfı belirlemek, bakım ve yedek parça yönetimini karmaşıklaştırır.

Burkulma hesabı her silindir için mi yapılmalı?

Kısa stroklu (strok/çap oranı düşük) silindirlerde burkulma riski genelde ihmal edilebilir düzeydedir; ancak strok uzunluğu piston çapının yaklaşık 8-10 katını aştığında hesap kesinlikle yapılmalıdır.

Mevcut bir silindiri yeniden kullanmak yerine ne zaman yeni tasarım gerekir?

Yük profili, montaj geometrisi veya ortam koşulları değiştiğinde -örneğin aynı hat farklı bir ürün için revize edildiğinde- mevcut silindirin yeniden hesaplanması, doğrudan yeniden kullanılmasından daha güvenlidir.

Doğru Silindir, Doğru Hesaptan Geçer

Hidrolik silindir seçimi, kataloğun ilk sayfasındaki kuvvet tablosuyla değil; yükün gerçek davranışı, montaj geometrisinin burkulmaya etkisi ve ortam koşullarının sızdırmazlığa etkisi birlikte değerlendirildiğinde tamamlanan çok değişkenli bir mühendislik sürecidir. Bu değişkenlerden birini atlayan bir seçim, kısa vadede fark edilmese bile er ya da geç erken arıza, sızıntı veya beklenmedik duruş olarak geri döner. BRS Proses, projenizin yük ve ortam verilerini birlikte değerlendirerek doğru silindiri ilk seferde doğru boyutlandırmanızı sağlar.
