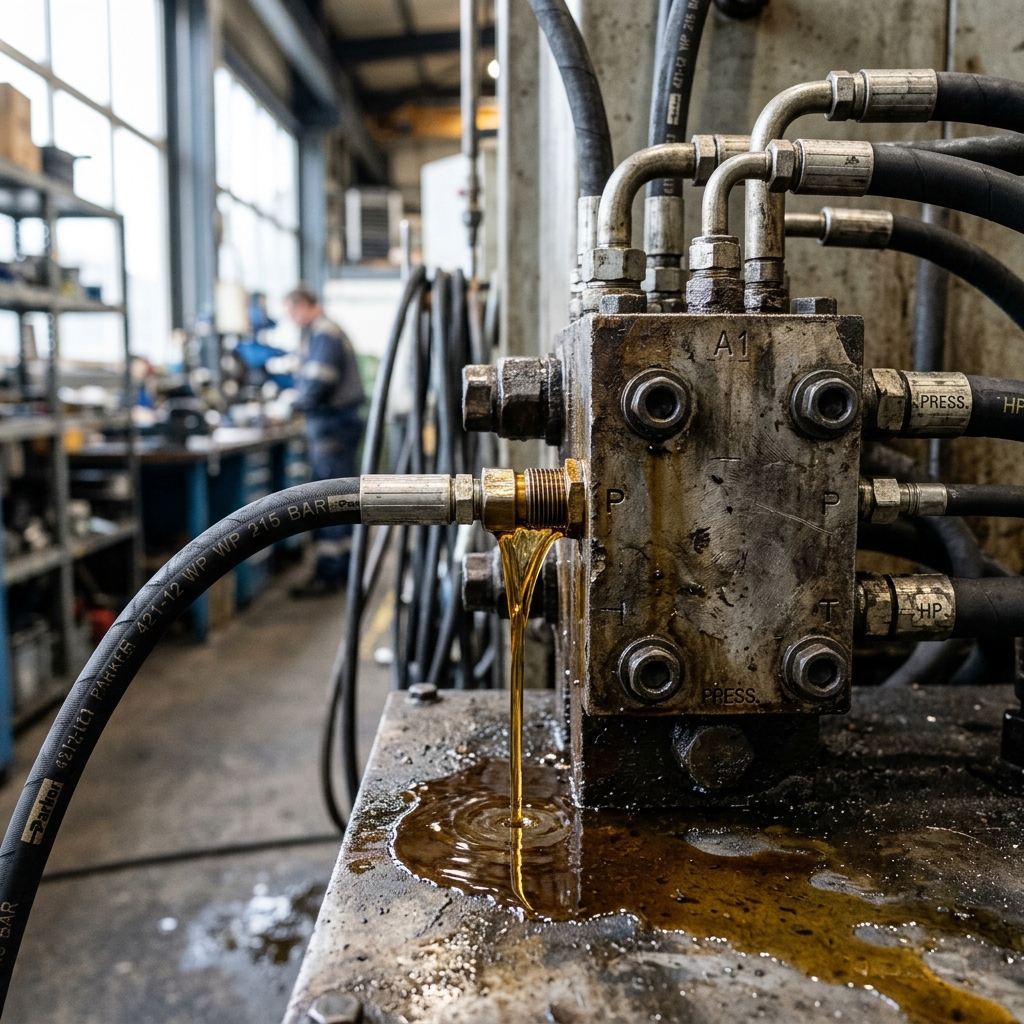

Hidrolik Sistemlerde Yağ Sızıntısı: Nedenleri ve Önleme Yöntemleri
BAKIM

Hidrolik Sistemlerde Yağ Sızıntısı: Nedenleri ve Önleme Yöntemleri

Hidrolik sistemlerde statik ve dinamik sızıntı arasındaki fark, en sık görülen nedenler ve erken tespit yöntemleri.

17 Ocak, 2026
6 dk okuma
BRS PROSES
BRS PROSES Mühendislik Ekibi

Hidrolik sistemler, muazzam miktarda gücü kompakt boyutlarda iletme yetenekleri nedeniyle modern ağır endüstrinin kas gücünü oluşturur. Ancak bu güç, sistemi içeriden dışarıya doğru zorlayan, çoğu zaman 300 ila 500 bar seviyelerine ulaşabilen devasa bir basınçla birlikte gelir. Ve basıncın olduğu yerde, akışkan her zaman kaçabileceği en zayıf noktayı arar. Hidrolik sistemlerde yağ sızıntısı sadece estetik bir sorun veya basit bir kirlilik değildir; üretim duruşlarına (downtime), güvenlik zafiyetlerine, ciddi çevresel felaketlere ve buzdağının görünmeyen yüzü olan gizli maliyetlere (kayıp enerji, eksilen yağ maliyeti) yol açan kritik bir mühendislik problemidir. Bu kapsamlı teknik rehberde sızıntıların kök nedenlerini analiz ediyor, modern tespit yöntemlerini inceliyor ve sızıntıları "kabul edilebilir bir kayıp" olmaktan çıkarıp "sıfıra indirme" stratejilerini paylaşıyoruz.

1. Bir Damlanın Maliyeti: Sızıntıların Gizli ve Yıkıcı Etkileri

Dakikada sadece bir damla (yaklaşık 0.05 ml) sızdıran bir hidrolik rekor, dışarıdan bakıldığında masum ve önemsiz görünebilir. Ancak matematik yalan söylemez: Bu hızda bir sızıntı, ayda yaklaşık 2.1 litre, yılda ise tam 25 litre hidrolik yağ kaybı demektir. Ağır sanayi tesislerindeki bir preste veya mobil bir iş makinesinde bu şekilde 100 farklı sızıntı noktası olduğunu düşünün: Yılda 2.500 litre yağ toprağa veya fabrika zeminine karışır! Ancak asıl maliyet, sadece dökülen yağın litre fiyatından ibaret değildir.

  • Enerji Kaybı (Görünmeyen Gider): Sızan yağ, pompanın boşa çalışması demektir. Basınç ve debi kaybını telafi etmek için sistem daha fazla elektrik veya yakıt tüketir. İç sızıntılar (internal leakage) bu enerji israfının en büyük nedenidir.
  • Kirlenme ve Aşındırıcı Etki: Yağ dışarı sızıyorsa, dışarıdan da sisteme mikroskobik partiküller, hava, toz ve nem girebilir demektir. Bu, hidrolik pompaların ve hassas oransal valflerin iç parçalarının zımparalanmasına ve erken arızalanmasına neden olur.
  • İş Güvenliği ve Çevre Mevzuatı: Fabrika zeminlerine dökülen yağ, kayma ve düşme kaynaklı ağır iş kazalarının bir numaralı nedenidir. Ayrıca ISO 14001 çevre standartlarına göre toprak veya su kaynaklarına karışan hidrolik yağlar, işletmelere ağır cezai yaptırımlar getirir.

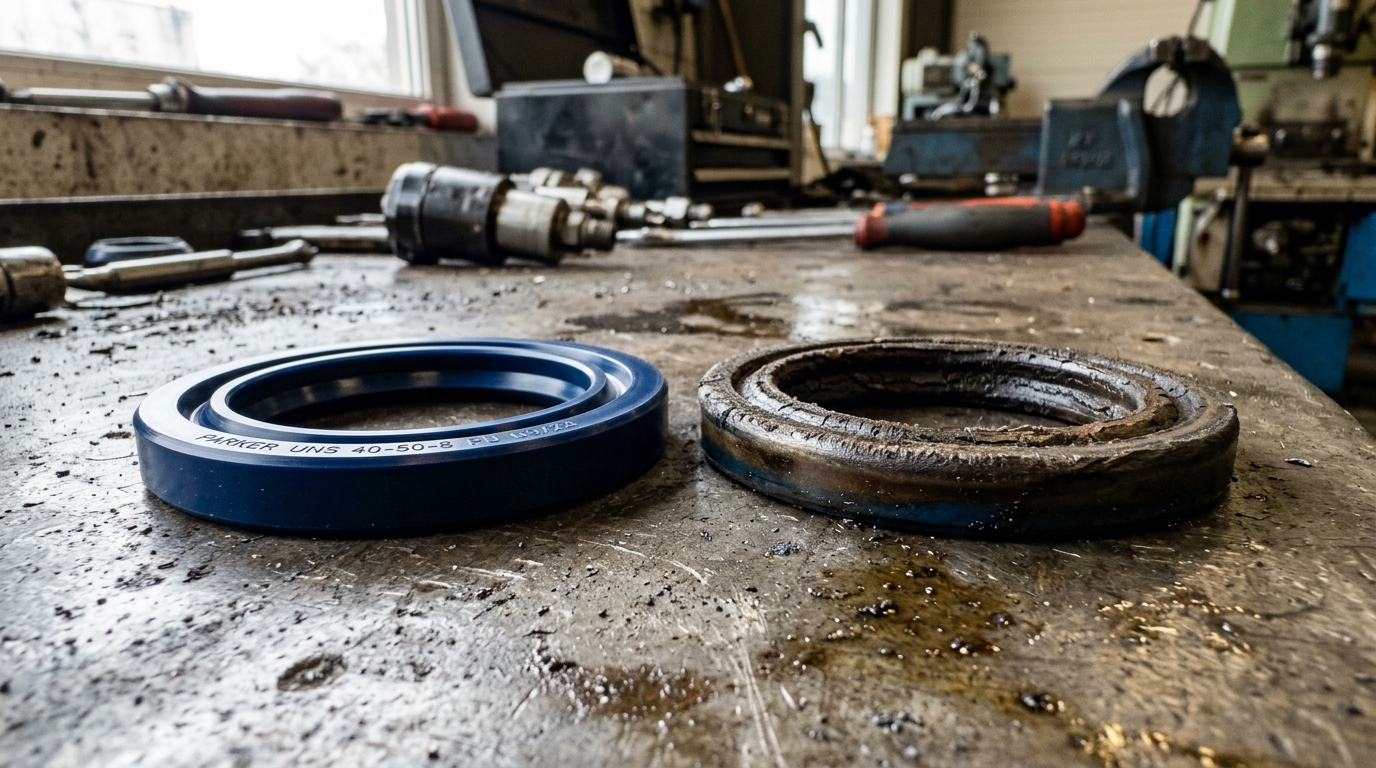

Hasarlı Hidrolik Conta ve Termal Bozulma

Görsel: Sağ tarafta aşırı ısı (termal şok) ve yağdaki kirlilik nedeniyle formunu tamamen kaybetmiş, sertleşmiş bir poliüretan sızdırmazlık elemanı. Sol tarafta ise referans olarak yeni bir conta görülmektedir. Bu tür bozulmaların onarımı sistemin tamamen durdurulmasını gerektirir.

2. Sızıntıların Kök Nedenleri: Neden Sürekli Conta Değiştiriyoruz?

Sahada sıkça duyduğumuz "conta patlamış, değiştirelim" yaklaşımı, aslında sadece bir semptomun tedavi edilmesidir. Sızdırmazlık elemanının (conta, o-ring, keçe) arızalanması genellikle bir "sonuçtur", "kök neden" değil. Eğer temel problem çözülmezse, yeni takılan conta da kısa süre sonra aynı kaderi paylaşacaktır. İşte hidrolik sistemlerde yağ kaçaklarına yol açan temel mühendislik ve bakım hataları:

2.1. Aşırı Sıcaklık ve Termal Bozunma (Thermal Degradation)

Hidrolik sızdırmazlık elemanlarının büyük çoğunluğu NBR (Nitrile), Poliüretan veya yüksek sıcaklığa dayanıklı Viton (FKM) gibi polimerik malzemelerden üretilir. Tasarımı doğru yapılmış bir hidrolik sistemin çalışma sıcaklığı ideal olarak 45-55°C aralığında olmalıdır. Soğutucu (eşanjör) yetersizliği veya yüksek iç sürtünmeler nedeniyle sıcaklık 80°C ve üzerine sürekli çıkarsa, elastomer malzemeler hızla sertleşir, plastikleştirici özelliğini ve esnekliğini kaybeder. Kauçuk malzeme soğuduğunda ise kalıcı olarak büzülür (Kalıcı Deformasyon - Compression Set). Artık sızdırmazlık yüzeyini tam olarak kavrayamaz ve yağ moleküllerinin sızması başlar.

2.2. Basınç Şokları, Titreşim ve Koç Vuruşu (Water Hammer)

Bir presin nominal çalışma basıncı 200 bar olabilir. Ancak ağır bir kütle çok hızlı hareket ederken bir yön denetim valfi (örneğin selenoid bobinli valf) aniden kapandığında, akışkanın sahip olduğu devasa kinetik enerji saniyenin onda biri kadar bir sürede durmak zorunda kalır. Bu durum, basıncın anlık olarak 400-600 barlara fırlamasına (basınç piki) neden olur. Bu muazzam şoklar, yumuşak contaları yuvalarından dışarı "ekstrüzyona" (fışkırmaya) zorlar. Conta yırtılır, rakor dişleri zedelenir ve sızıntı kaçınılmaz olur.

2.3. Yanlış Rekor Sıkımı ve Hatalı Borulama Pratikleri

Araştırmalar, harici sızıntıların %60'ının hatalı borulama ve bağlantı (fitting) hatalarından kaynaklandığını göstermektedir. Geleneksel konik dişli bağlantıların (NPT vb.) çok sıkılması valf veya pompa gövdesini kolaylıkla çatlatabilirken, az sıkılması doğrudan yağın damlamasına yol açar. Günümüzde modern endüstriyel tesislerde "O-Ring Face Seal" (ORFS) veya DIN 2353 standartlarında yüksüklü (veya kaynaklı) tip bağlantılar kullanılması zorunluluk haline gelmiştir. Ayrıca borulardaki yüksek frekanslı titreşimin uygun stauff kelepçelerle izole edilmemesi, zamanla rakorların gevşemesine ve metal yorgunluğuna bağlı çatlaklara neden olur.

2.4. Yağ Kirliliği, Kontaminasyon ve Kimyasal Uyumsuzluk

Filtre edilmeyen veya yanlış filtrelenen yağa karışan mikroskobik metal talaşları, döküm kumları veya silika partikülleri, hareketli silindir milleri ile dudaklı contalar arasında zımpara kağıdı gibi yıkıcı bir şekilde çalışarak contayı aşındırır. Öte yandan, sisteme konulan yağ tipi ile sızdırmazlık malzemesi uyumlu olmalıdır. Örneğin; ateşe dayanıklı su-glikol bazlı veya fosfat ester bazlı sentetik yağlar, standart NBR contalarla temas ettiğinde kimyasal reaksiyona girerek contanın şişmesine, erimesine veya yapışkan bir hamur haline gelmesine sebep olur. Bu durumda EPDM veya Viton contalar kullanılmalıdır.

En Yaygın Bakım Hatası: "Daha Sıkı" Mitinin Yıkılması

Sahada bakım personeli tarafından en sık yapılan hata: Sızdıran bir hidrolik rakoru "daha fazla sıkarak" çözmeye çalışmaktır. Elastomer (O-ring veya profil conta) içeren bağlantılarda aşırı sıkmak, metali metale bindirip aradaki contayı ezer, keser ve sızıntıyı çok daha agresif hale getirir. Sızıntı varsa, ana hat basıncı güvenli bir şekilde sıfırlanmalı, rakor sökülmeli, yüzeylerde çizik veya çatlak aranmalı ve uygun ölçü/malzemedeki o-ring yenilenmelidir.

3. Modern Tespit ve Giderme Yöntemleri: Damlamayı Beklemeyin

Geleneksel yöntem olan "makinenin altına karton koyup damlamayı beklemek" veya "hortumları elle silip terlemeyi aramak" modern ve verimli bir endüstri için artık kabul edilebilir yöntemler değildir. Özellikle görünmeyen ve ulaşılması zor yerlerdeki iç ve dış sızıntıları erken aşamada tespit etmek için ileri teknolojiler kullanılır.

3.1. UV Floresan Boya ile Noktasal Tespit (Dış Sızıntılar İçin)

Birbirine çok yakın yüzlerce bağlantının olduğu karmaşık valf bloklarında (manifoldlarda) veya karanlık, yoğun hortum trafiğinin olduğu bölgelerde sızıntının tam kaynağını (hortum presinden mi, rakor dişinden mi yoksa valf bloğundaki kılcal çatlaktan mı?) bulmak saatler alabilir. Bu durumu çözmek için sisteme ve yağın fizikokimyasal özelliklerine zarar vermeyen özel bir floresan katkı maddesi eklenir. Sistem normal rejiminde çalıştırıldıktan kısa bir süre sonra, teknisyen ortam ışığını azaltarak sistemi özel UV (ultraviyole) fenerlerle tarar. Sızan yağ, kaynaktan itibaren parlak sarı/yeşil renkte fosforlu bir şekilde parlar, böylece gözle görülmesi imkansız mikroskobik sızıntılar bile saniyeler içinde anında tespit edilir.

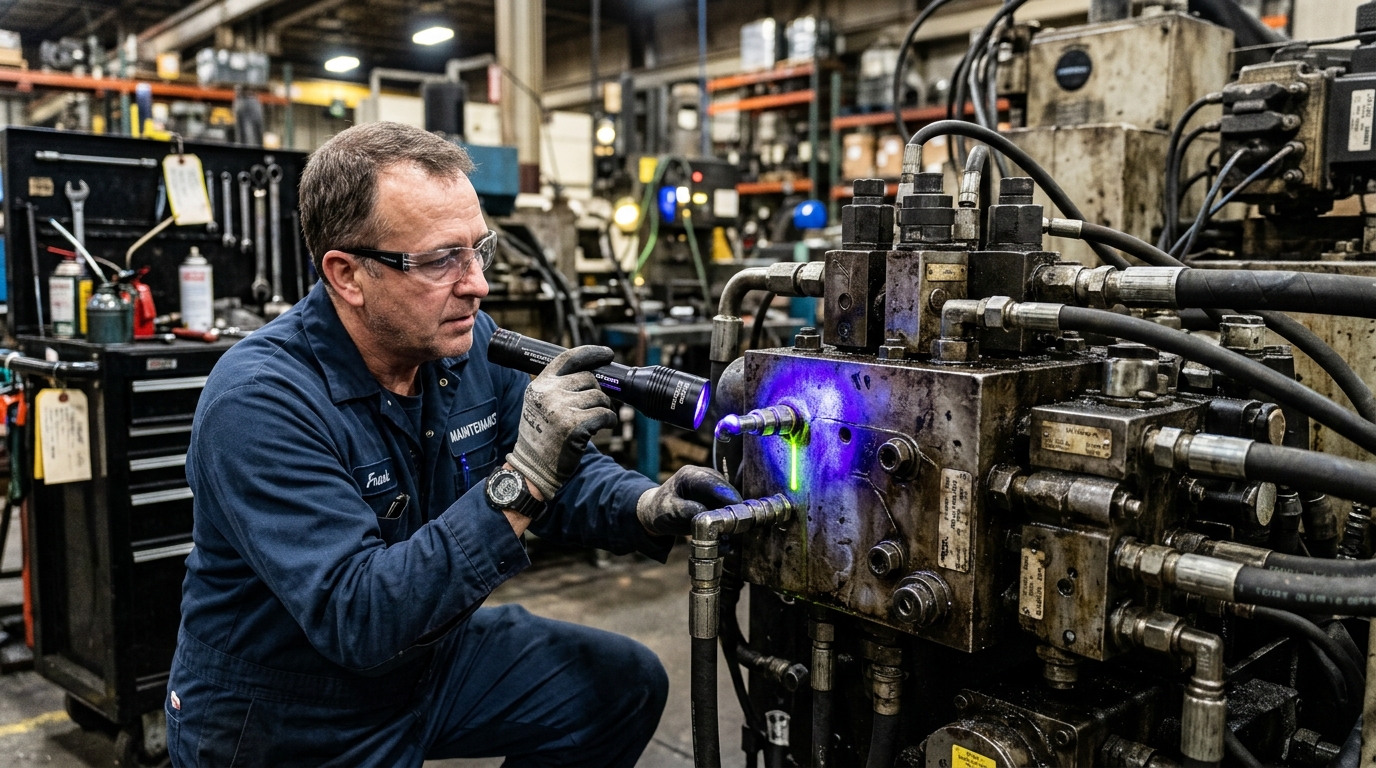

Hidrolik Sızıntı Tespiti ve UV Işık

Görsel: Bakım teknisyeni, karmaşık bir hidrolik dağıtım manifoldu üzerinde yüksek yoğunluklu UV ışık kaynağı kullanarak tespit edilemeyen kılcal bir sızıntıyı tespit ediyor. Sızan akışkan net bir şekilde parlıyor.

3.2. Ultrasonik Ses Analizörleri (İç Sızıntılar İçin)

Dışarıdan damlama yapmayan, ancak silindirlerin veya valflerin içinde yüksek basınç (P) hattından doğrudan tank (T) hattına kaçan "iç sızıntılar" (Internal Leakage), hidrolik sistemlerin en sinsi ve en çok enerji tüketen düşmanıdır. Yüksek basınç altındaki sızan sıvı, aşınmış bir valf sürgüsünün (spool) etrafından veya hasarlı bir piston keçesinden dar kesitler boyunca geçerken yüksek frekanslı bir "tıslama" veya "şırıltı" sesi çıkarır. İnsan kulağının duyamadığı bu 20 kHz ile 100 kHz arasındaki ultrasonik frekansları özel ultrasonik dedektörler yakalar. Bu sayede, hortumları söküp debi ölçümleri yapmaya gerek kalmadan, hangi valfin sitinin aşındığı veya hangi yönde çalışan silindirin iç keçesinin kaçırdığı sistem durdurulmadan teşhis edilebilir.

4. BRS Proses ile Sızıntıları Proaktif Olarak Tasarımda Engellemek

Sızıntılarla mücadelede arıza gerçekleştikten sonra müdahale etmek (reaktif bakım) yerine, sızıntının hiç oluşmamasını sağlayacak şekilde sistemi baştan kurgulamak (proaktif yaklaşım) esastır. BRS Proses olarak imza attığımız tüm hidrolik güç üniteleri ve valf stantlarında sızıntıyı sıfıra indirmek için uyguladığımız katı tasarım kriterleri şunlardır:

  • 1. Modüler Manifold (Blok) Tasarımı: Her bir hortum ve boru rekoru potansiyel bir sızıntı noktasıdır. BRS Proses, dağınık valfleri hortumlarla birbirine bağlamak yerine, CAD programlarıyla tasarlanmış tek bir yekpare çelik veya sfero döküm manifold bloğu işler. Tüm valfler bu bloğun üzerine (kartriç veya yüzey montaj) entegre edilir. Böylece sistemdeki harici bağlantı noktası sayısı %70-80 oranında azalır, titreşimden kaynaklanan gevşeme riski ortadan kalkar.
  • 2. Sıfır Toleranslı Bağlantı Teknolojileri: Konik dişlerin (BSP, NPT) yaratacağı gövde gerilimlerini ve sızdırma risklerini kabul etmiyoruz. Yüksek basınç ve yoğun titreşim içeren ana hatlarda (250 bar ve üzeri) SAE Flanşlı (kod 61/62) bağlantılar ve doğrudan yüzey temaslı sızdırmazlık sağlayan ORFS (O-Ring Face Seal) fitting sistemlerini standart olarak sunuyoruz.
  • 3. Şok Sönümleyiciler (Akümülatör Entegrasyonu): Hidrolik devre tasarımlarımızda, ani yön değişiklikleri ve hızlı duruşlarda oluşan koç vuruşlarını hesaplayarak, sisteme uygun nitrojen gazlı (balonlu veya membranlı) hidrolik akümülatörler entegre ediyoruz. Bu sayede basınç pikleri sistemin kılcal damarlarına zarar vermeden ana hatta sönümlenir.
  • 4. Termal Yönetim ve Mikronik Filtrasyon: Yağın optimum viskozitede kalması (45-50°C) için iklim ve çalışma şartlarına uygun hesaplanmış hava-yağ veya su-yağ soğutucu eşanjörlerini kapasiteye dahil ediyoruz. Aynı zamanda partikül aşınmalarını önlemek için basınç, dönüş ve bypass hatlarında NAS 1638 / ISO 4406 standartlarını garantileyen (örneğin 3 mikron mutlak) yüksek kapasiteli filtreler kullanıyoruz.

"Ağır sanayide yağ sızıntısı hidrolik sistemlerin bir 'kaderi' veya 'doğal ve kabul edilebilir bir özelliği' değildir. Doğru mühendislik hesaplamalarıyla projelendirilmiş, ISO standartlarında malzemelerle imal edilmiş ve çalışma şartlarına göre devreye alınmış bir hidrolik güç ünitesi, periyodik bakımları yapıldığı sürece yıllarca tek bir damla bile terleme veya sızdırma yapmadan çalışabilir."

— BRS PROSES Ar-Ge ve Tasarım Ekibi

5. Sonuç: Kuru, Temiz ve Yüksek Verimli Bir Fabrika Hedefi

Görmezden gelinen küçük hidrolik sızıntılar; yüksek viskoziteli yağ maliyeti, potansiyel çevre kurumu cezaları, ciddi iş güvenliği kazaları ve genel verim kaybı (OEE düşüşü) olarak işletme bilançonuza sürekli zarar veren, gizli bir kanamadır. Sızıntıları kaynağında çözmek, sorunlu bölgeyi teflon bantla sarmak veya altını silmek yerine kök neden analizine (Root Cause Analysis) inen gerçek bir mühendislik yaklaşımı gerektirir. BRS Proses'in 20 yılı aşkın hidrolik/pnömatik sektör deneyimiyle, mevcut tesislerinizdeki sızıntı ve ısınma problemlerini yerinde teşhis ediyor, revizyon projelerinde veya sıfırdan imal ettiğimiz güç ünitelerinde sızdırmazlık garantili, uzun ömürlü, pırıl pırıl ve verimli sistemler teslim ediyoruz.
