Bir hidrolik sistemde pompa gücü üretir, silindir bu gücü harekete çevirir; ama hangi hareketin ne zaman, ne hızda ve hangi yönde olacağına valf karar verir. Doğru valf mimarisi seçilmediğinde güçlü bir pompa ve sağlam bir silindir bile hedeflenen performansı veremez. Bu yazıda valf ailelerini tek tek değil, birbirini nasıl tamamladıkları üzerinden ele alıyoruz.
Üç Katmanlı Kontrol Mantığı
Her hidrolik devre üç bağımsız soruya cevap vermek zorundadır: akışkan hangi yöne gidecek (yön kontrol), sistem hangi basınçta çalışacak (basınç kontrol) ve hareket ne hızda olacak (debi kontrol). Valf seçimi bu üç katmanın birlikte tasarlanmasıyla anlam kazanır.

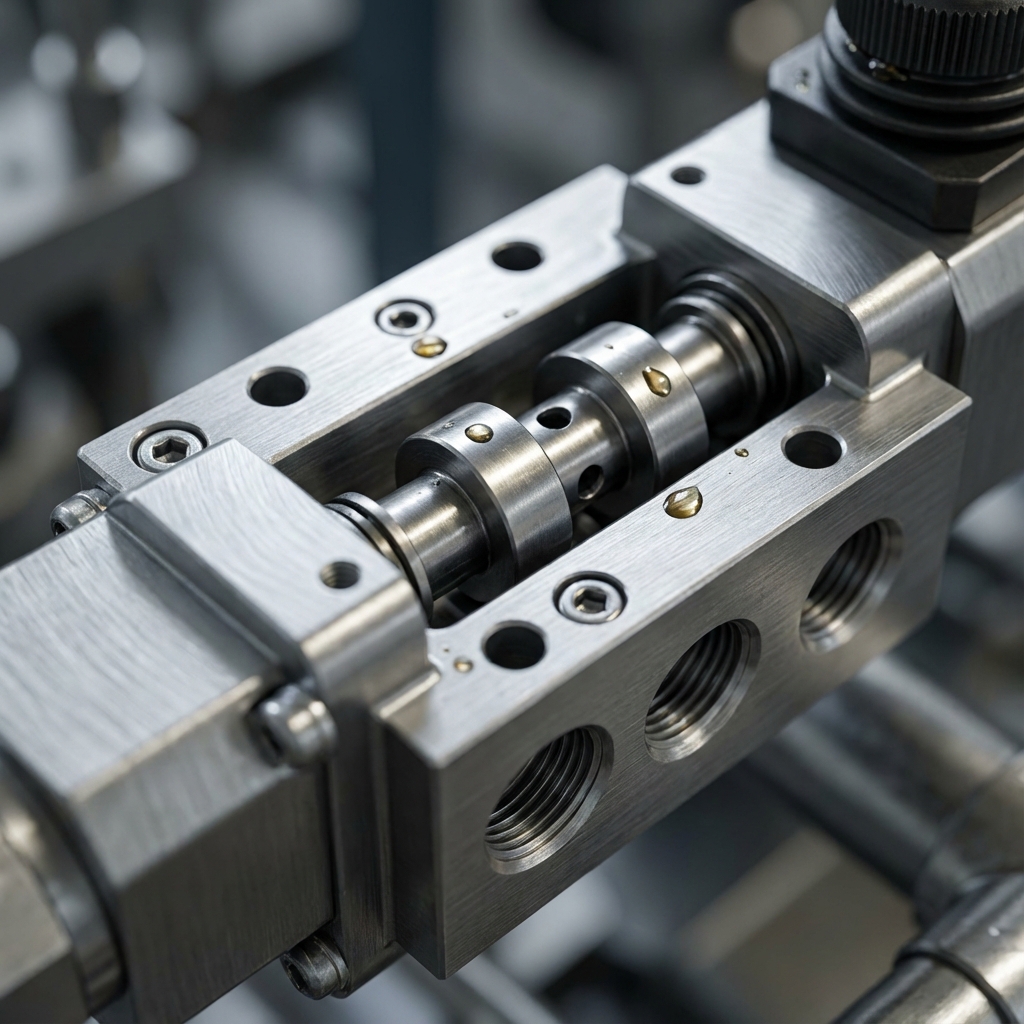

1. Yön Kontrol Valfleri: Devrenin Trafik Polisi
Yön kontrol valfleri, akışkanı P (pompa), T (tank), A ve B (silindir/motor) portları arasında yönlendirir. Bir valf seçilirken önce port sayısı, sonra pozisyon sayısı, ardından merkez konumdaki akış şeması (kapalı merkez, açık merkez, tandem merkez) belirlenmelidir; bu üç karar birlikte devrenin davranışını tanımlar.
Kapalı merkezli bir 4/3 valf, nötr konumda tüm portları kapatarak silindiri kilitli tutar; açık merkezli versiyon ise pompayı boşta tank hattına bağlayarak enerji tasarrufu sağlar ama silindir yükün etkisiyle hafifçe kayabilir. Uygulamanın yük tutma ihtiyacı, hangi merkez tipinin doğru olduğunu belirler.
| Valf Konfigürasyonu |
Merkez Davranışı |
Tipik Uygulama |
| 2/2 |
Açık/Kapalı |
Hat izolasyonu, basit ON/OFF |
| 4/2 Kapalı Merkez |
Nötrde yük kilitli |
Kaldırma ekipmanları, pres |
| 4/3 Açık Merkez |
Nötrde pompa tanka serbest |
Mobil hidrolik, enerji tasarrufu |
| 4/3 Tandem Merkez |
Pompa serbest, silindir kilitli |
Çok valfli seri devreler |
1.1. Kumanda Tipi Neden Belirleyicidir
- Solenoid: milisaniye mertebesinde tepki, PLC ile doğrudan haberleşir; ancak büyük debilerde bobin ısınması sınır koyar
- Manuel kol/pedal: operatörün anlık kararına ihtiyaç duyulan, otomasyonun ekonomik olmadığı tekil istasyonlarda tercih edilir
- Pilot kumandalı: ana valfi küçük bir yardımcı valf tetikler; yüksek debili ana hatlarda solenoid gücünü aşan yükleri sorunsuz yönetir
- Proportional bobin: akım şiddetine bağlı olarak kısmi açıklık üretir, aç/kapa değil kademeli hareket ister
"Bir valfi kataloğa bakıp seçmek kolaydır; onu sistemin gerçek yük profiline göre seçmek mühendisliktir. Aradaki fark, sahada arıza sıklığı olarak geri döner."
— BRS PROSES Teknik Ekibi
2. Basınç Kontrol Valfleri: Sistemin Güvenlik Sınırı
Basınç kontrol valfleri devreyi zorlamaz, sınırlar. Bir sistemin maksimum çalışma basıncı belirlenirken sadece bileşenlerin dayanım değeri değil, pompanın kalkış anındaki basınç darbeleri ve sıcaklık artışıyla değişen viskozite de hesaba katılmalıdır.
- Tahliye (relief) valfi: sistemin can simididir; ayar basıncı aşıldığında fazla debiyi tank hattına yönlendirerek boru ve conta hasarını önler
- Basınç düşürme valfi: ana hattan beslenen ikincil bir devrede daha düşük ve stabil bir basınç bölgesi yaratır
- Sıralama (sequence) valfi: birinci hareket tamamlanmadan ikinci hareketin başlamasını önleyerek işlem sırasını mekanik olarak garanti eder
- Dengeleme (counterbalance) valfi: asılı veya düşey yüklerin kontrolsüz düşmesini engelleyip inişi frenler
Kritik Uyarı
Tahliye valfi bulunmayan veya yanlış ayarlanmış bir hidrolik devre kesinlikle işletmeye alınmamalıdır. Aşırı basınç anında hortum patlaması, conta hasarı ve operatör yaralanması riski, valfin maliyetiyle kıyaslanamayacak kadar büyüktür.
3. Debi Kontrol Valfleri: Hız ve Zamanlamanın Efendisi
Debi kontrol valfleri silindir hızını ve motor devrini belirler; ama basit bir kısma valfi ile basınç dengeli bir akış kontrol valfi arasındaki fark, çoğu sahada gözden kaçar. Kısma valfi debiyi giriş basıncına bağımlı tutarken, basınç dengeli valf yük değişse bile sabit debi vermeyi hedefler — senkronize hareket gerektiren çift silindirli sistemlerde bu fark belirleyicidir.
3.1. Meter-in ve Meter-out Yerleşimi
Debi valfi silindirin giriş hattına (meter-in) veya çıkış hattına (meter-out) yerleştirilebilir. Meter-in yerleşimi basit ve düşük maliyetlidir ama itici yüklerde (yer çekimi silindiri ittiğinde) kontrolsüz hızlanmaya açıktır; meter-out yerleşimi ise çıkış tarafında karşı basınç oluşturarak bu tip yüklerde daha kararlı bir hız profili sağlar.
4. Oransal ve Servo Valfler: Kapalı Çevrim Hassasiyet
Proportional (oransal) valfler, gönderilen akım şiddetiyle orantılı bir bobin hareketi üreterek kademeli konum veya basınç ayarı yapar; açık çevrim çalışsa bile klasik solenoid valflere göre çok daha yumuşak geçişler sunar. Servo valfler ise geri besleme sensörleriyle kapalı çevrim çalışır: hedeflenen pozisyon ile gerçek pozisyon sürekli karşılaştırılır ve fark milisaniyeler içinde düzeltilir.
Bu iki ailenin maliyet farkı büyüktür; bu yüzden servo valf yatırımı genellikle test ekipmanları, uçak-uzay simülatörleri veya ±0,1 mm altı tolerans isteyen hassas imalat hatlarıyla sınırlı kalır. Oransal valf, çoğu endüstriyel otomasyon senaryosunda maliyet-performans dengesini daha iyi kurar.
5. Valf Seçiminde Sinyal ve Kontrol Sistemi Uyumluluğu
Modern valfler PLC ile analog (4-20mA, 0-10V) veya dijital (CANopen, PROFIBUS, IO-Link) protokoller üzerinden haberleşir. Valf seçilirken mevcut kontrol panosunun hangi sinyal ailesini desteklediği önceden netleştirilmelidir; uyumsuz bir sinyal tipi seçildiğinde araya bir dönüştürücü kart eklemek gerekir ve bu, hem maliyeti artırır hem de sistemde yeni bir potansiyel arıza noktası yaratır.
BRS Proses, valf teklifi hazırlarken önce mevcut PLC altyapısını ve haberleşme protokolünü sorar; bu adım, saha devreye almasında yaşanan uyumsuzluk kaynaklı gecikmelerin büyük bölümünü baştan ortadan kaldırır.
6. Kartuş Tipi Tasarımın Bakım Süresine Etkisi
Kartuş (cartridge) tipi valfler, bir manifold bloğuna vidalanarak monte edilir ve arıza durumunda sökülüp doğrudan yenisiyle değiştirilebilir; geleneksel gövdeli (subplate) valflerde ise boru bağlantılarının tek tek sökülüp yeniden sızdırmaz hale getirilmesi gerekir. Bu fark, planlı olmayan bir valf arızasında üretim durma süresini saatlerden dakikalara indirebilir — özellikle kritik hatlarda yedek kartuş stoklandığında.
Kartuş tipin dezavantajı, manifold tasarımının valf konfigürasyonuna özel yapılması gerekliliğidir; bu nedenle sık değişen veya prototip aşamasındaki sistemlerde gövdeli valfler hâlâ daha esnek bir seçenek olabilir.
7. Valf Test ve Doğrulama Süreci
Bir valf üretim hattına bağlanmadan önce fabrika kabul testinde (FAT) debi-basınç eğrisi katalog değerleriyle karşılaştırılır; bu, sahada ortaya çıkacak bir uyumsuzluğu üretim durmadan önce yakalamanın en ucuz yoludur. Saha kabul testi (SAT) ise valfin gerçek sistem yükü, sıcaklığı ve titreşimi altında beklendiği gibi davrandığını doğrular.
İki test birbirinin yerini tutmaz; FAT laboratuvar koşullarını, SAT gerçek saha koşullarını temsil eder. BRS Proses, kritik projelerde her iki testi de standart teslimat sürecine dahil eder ve sonuçları müşteriye rapor olarak sunar.
8. Çevresel Koruma Sınıfı ve Valf Ömrü
Toz, nem ve titreşim, özellikle solenoid bobinlerinin ve elektronik kontrol kartlarının ömrünü kısaltan üç temel çevresel etkendir. Açık sahada veya toz yoğun bir üretim ortamında çalışan valfler için en az IP65 koruma sınıfı, kimyasal maruziyet olan tesislerde ise paslanmaz gövdeli özel versiyonlar tercih edilmelidir. Titreşimli bir zemine monte edilen valf bloklarında ayrıca izolasyonlu montaj plakası kullanmak, elektrik bağlantılarındaki gevşemeyi ve zamanla oluşan temassızlık arızalarını önler.
9. Sektöre Göre Valf Spesifikasyonu Nasıl Değişir
Denizcilik uygulamalarında tuzlu su ve nem direnci öncelikli tasarım kriteri haline gelirken, gıda ve içecek sektöründe paslanmaz gövde ile hijyenik conta malzemesi zorunludur. Aynı basınç ve debi ihtiyacı olsa bile, sektöre özgü bu gereksinimler valf spesifikasyonunu belirgin biçimde değiştirir.
Maden ve ağır sanayide darbe dayanımı ve toz koruması ön plana çıkar; bu ortamlarda IP66 ve üzeri koruma sınıflı, güçlendirilmiş gövdeli valfler tercih edilir. BRS Proses, valf önerisini hazırlarken önce uygulamanın çalıştığı sektörün ortam koşullarını değerlendirir.
10. BRS PROSES Valf Çözümleri
BRS PROSES olarak, valf seçimini tek bir bileşen kararı değil, sistemin tamamını etkileyen bir mühendislik kararı olarak ele alıyoruz. Sunduğumuz hizmetler:
- Standart ve proje bazlı özel valf blokları imalatı
- Oransal ve servo valf entegrasyonu ile PLC uyumluluk analizi
- Mevcut sistemlere valf revizyonu ve kartuş tipi dönüşüm
- FAT/SAT test süreçleri ve saha devreye alma desteği
- Orijinal yedek parça temini ve teknik danışmanlık
Sık Sorulan Sorular
Hidrolik valf teknolojisinde son yıllardaki en büyük değişim nedir?
Mekanik ve manuel kumandalı valflerin yerini, sensörlerle donatılmış ve PLC ile sürekli haberleşen elektronik kontrollü valflerin alması; bu sayede arıza teşhisi arıza gerçekleşmeden önce yapılabiliyor.
Kartuş tipi valf her uygulamaya uygun mudur?
Orta ve yüksek basınçlı çoğu uygulamada sorunsuz çalışır; ancak çok özel bir debi-basınç eğrisi gerektiren veya sık konfigürasyon değişikliği yapılan sistemlerde geleneksel gövdeli valfler daha esnek kalabilir.
Valf seçerken bütçe dışında en çok gözden kaçan kriter nedir?
Yedek parça ve teknik destek erişimi. İlk alım maliyeti düşük ama piyasada nadir bulunan bir valf modeli, ilk arızada üretim kaybı olarak çok daha pahalıya mal olur.
Hidrolik valf seçimi; yön kontrolün mekanik mantığı, basınç güvenliğinin ihmal edilemez sınırları, debi kontrolünün zamanlama hassasiyeti ve sinyal uyumluluğunun elektronik altyapısı bir arada değerlendirildiğinde doğru sonuca ulaşır. BRS Proses mühendislik ekibi, bu dört katmanı projenize özel olarak analiz ederek hem bugünkü ihtiyacınıza hem de gelecekteki genişleme planlarınıza uygun bir valf altyapısı kurmanıza destek olur.
