Mobil Hidrolik ve Endüstriyel Hidrolik Farkları

Bir ekskavatörün zorlu şantiye koşullarındaki hidrolik sistemi ile bir otomotiv fabrikasındaki sac şekillendirme presinin hidrolik sistemi, temelde Pascal prensibiyle çalışsa da, tasarım felsefesi, malzeme bilimi, termodinamik yönetim ve kontrol mimarisi açısından birbirine taban tabana zıt iki farklı mühendislik disiplinini temsil eder. Akışkan gücü (fluid power) mühendisliğinin bu iki ana dalı, projenin başlangıç aşamasında belirlenen kısıtlamalar doğrultusunda tamamen farklı bir evrim geçirir.

1. Ağırlık, Boyut ve Güç Yoğunluğu (Power Density) Optimizasyonu

Akışkan gücünün sistem tasarımında karşılaşılan ilk büyük kavramsal ayrım, sistemin mobil (hareketli) mi yoksa sabit (endüstriyel) mi olacağıdır. Mobil hidrolik sistemlerde (iş makineleri, tarım traktörleri, mobil vinçler, ormancılık ekipmanları) en kritik ve taviz verilemez mühendislik kısıtlaması, aracın kendi ağırlığı ve komponentler için ayrılabilen kullanılabilir alan hacmidir. Bir iş makinesinin faydalı yük (payload) taşıma kapasitesini maksimize etmek ve motorun yakıt tüketimini minimize etmek için, hidrolik sistemlerin mümkün olan en yüksek güç yoğunluğuna (power density) sahip olması hedeflenir. Güç yoğunluğu, üretilen hidrolik gücün, bileşenlerin kilogram cinsinden ağırlığına veya metreküp cinsinden kapladığı hacme oranıdır. Mobil sektörde bu oran mühendisliğin kutsal kasesi olarak görülür.

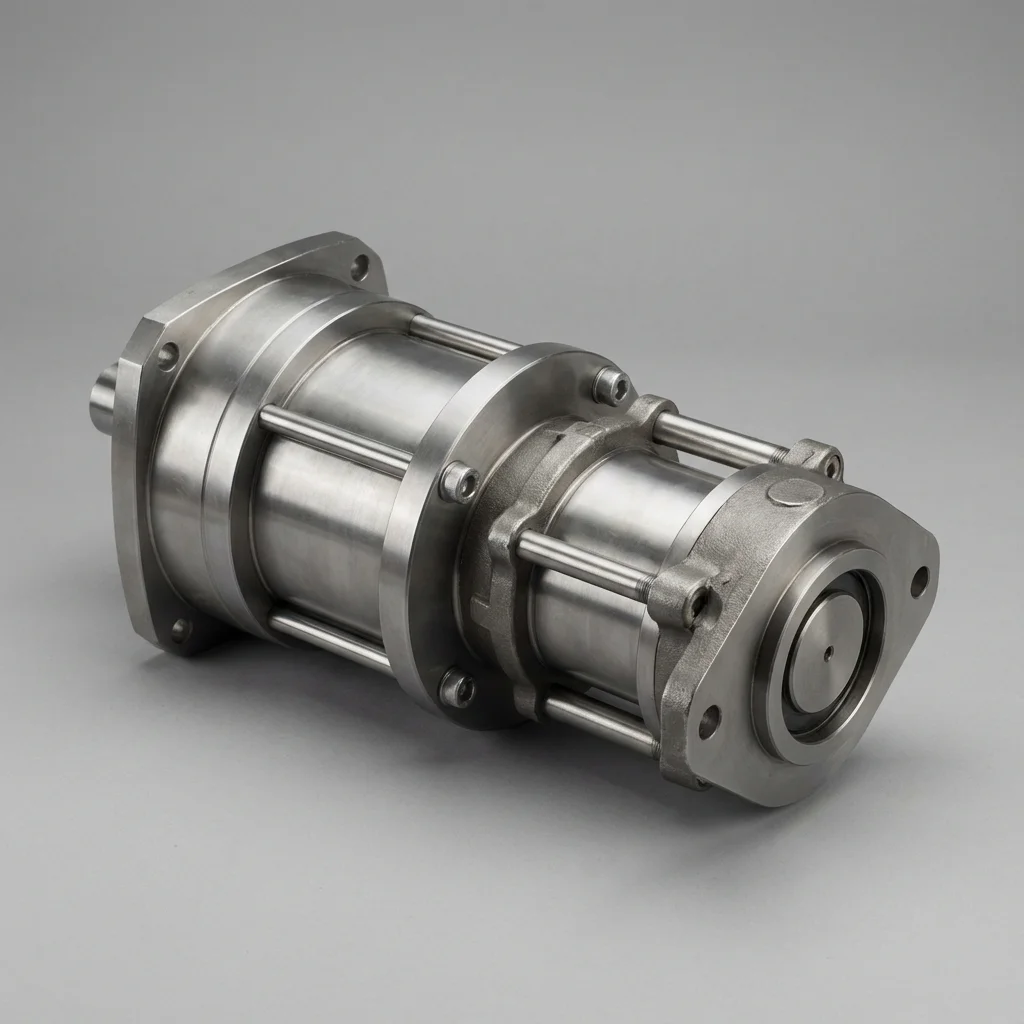

Bu kısıtlayıcı faktör, malzeme bilimine ve iç tasarım geometrisine doğrudan yansır. Mobil hidrolik yön kontrol valflerinde ve dişli pompa gövdelerinde ağırlığı düşürmek amacıyla genellikle yüksek mukavemetli uzay sınıfı alüminyum alaşımları (ekstrüzyon veya hassas basınçlı döküm) veya topolojik olarak optimize edilmiş ince cidarlı yüksek dayanımlı çelik dökümler kullanılır. Pompa tercihlerinde, mobil uygulamalarda özellikle bükük eksenli (bent-axis) veya eğik plakalı (swashplate) eksenel pistonlu pompalar devreye girer. Bu kompakt üniteler çok küçük bir fiziksel hacimde 350 ila 450 bar gibi devasa basınç tepe noktalarına ulaşmayı hedefler. Valf blokları (manifoldlar), olabildiğince entegre (cartridge valve teknolojisi kullanılarak) ve çok katmanlı, labirent benzeri iç kanallarla tasarlanarak harici borulama ihtiyacı ve bağlantı rakorlarının yarattığı ölü ağırlık en aza indirilir. Motor kompartımanına sığdırılması gereken hidrolik yağ tankları (rezervuarlar), sistemdeki yağın sadece çok küçük bir kısmını tutabilecek kapasitede dizayn edilir. Bu oran genellikle pompanın dakikalık maksimum debisinin sadece 0.5 ila 1.5 katı kadardır. Bu kadar kısıtlı hacme sahip bir tank, ısının atmosfere atılması ve yağ içindeki çözünmüş veya serbest havanın mekanik olarak ayrışması (de-aeration) için özel bilgisayarlı akışkanlar dinamiği (CFD) ile tasarlanmış dahili baffle (yönlendirici bölme) saclarını zorunlu kılar.

Tam aksine, endüstriyel hidrolik sistemlerde (dev abkant presler, plastik enjeksiyon makineleri, çelik çekme ve haddehaneler, hidroelektrik santral kapakları) ağırlık ve alan kısıtlaması genellikle tasarım denkleminde ikincil veya üçüncül plandadır. Burada ana hedefler; on yıllar boyunca sürecek kesintisiz çalışma (7/24 operasyonel süreklilik ve yorulma ömrü), maksimum dayanıklılık, arıza anında hızlı parça değişimi (bakım kolaylığı), yüksek sönümleme (damping) ve mükemmel pasif ısı dağılımıdır. Bu stabilite gereksinimi nedeniyle, endüstriyel hidrolik valfler, pompalar ve manifoldlar ağırlıklı olarak sfero döküm (nodular cast iron - GGG40/50 standartlarında) veya ağır dolu çelik bloklardan hassas talaşlı imalat yöntemleriyle (CNC işleme merkezlerinde) üretilir. Ağır hizmet tipi, devasa radyal pistonlu pompalar (radial piston pumps) veya düşük gürültülü ağır seri içten eksantrik dişli pompalar bu alanda yoğunlukla kendine yer bulur. Makinelerdeki mekanik rezonans ve hidrolik titreşimi absorbe etmek için sistem bileşenleri oldukça rijit ve masif bir yapısal çelik şasi üzerine izolatör takozlarla monte edilir. Endüstriyel hidrolik rezervuarlar (tanklar), hava ayrışmasına, yağın yavaşça dinlenip mikro kirleticilerin tank dibine (sump alanına) çökmesine ve yağın doğal yollarla dış çeperlerden atmosfere ısı transferi yapmasına (soğumasına) geniş zaman tanımak amacıyla çok daha büyük hacimli dizayn edilir. Bir endüstriyel güç ünitesinde (HPU) tank hacmi, pompa debisinin 3 ila 5 katı, kritik proseslerde ise 10 katına kadar çıkabilir. Ekstra hacim, aynı zamanda sızıntı ve buharlaşma gibi kayıplara karşı da endüstriyel sistemlere büyük bir tampon (buffer) kazandırır.

"Hidrolik sistem tasarımında, agresif güç yoğunluğu maksimizasyonu ile ısıl ve mekanik stabilite arasındaki optimum denge noktasını bulmak, mobil ve endüstriyel uygulamaları birbirinden ayıran temel ve tavizsiz mühendislik paradigmasıdır."

— BRS PROSES Sistem Mühendisliği Departmanı

2. Çalışma Ortamı Dinamikleri: Çok Eksenli Titreşim, Çevresel Şartlar ve Termal Stres

Mobil ve endüstriyel hidrolik sistemler arasındaki en acımasız farklardan biri, maruz kaldıkları dış çevre koşullarının değişkenliği ve agresifliğidir. Mobil iş makineleri; asfaltsız şantiye ortamları, çamurlu ormanlar, aşındırıcı açık deniz (offshore) tuzlu su platformları, yüksek rakımlı oksijensiz maden ocakları veya tozlu tarım arazileri gibi kirliliğin, keskin silika tozunun, yoğun nemin, korozif kimyasalların ve ekstrem atmosferik sıcaklık dalgalanmalarının hüküm sürdüğü ortamlarda görev yapmak zorundadır. Örneğin, bir İskandinav ormancılık makinesi (harvester), sabahın ilk saatlerinde -35°C dondurucu bir soğukta ilk marşı alıp çalışmaya başlayarak, zorlu ağaç kesim ve soyma işlemleri sırasında hidrolik sistemin kendi iç sürtünmesinden dolayı +95°C'ye ulaşan muazzam ısıl yükleriyle başa çıkmak zorundadır. Bu inanılmaz 130°C'lik delta-T (sıcaklık gradyanı), valf sürgüleri (spool), silindir kovanları ve sızdırmazlık elemanlarının termal genleşme ve büzülme katsayılarının (thermal expansion coefficient) tasarım aşamasında mikron seviyesinde analiz edilmesini gerektirir. Aksi takdirde soğukta sıkışmalar (spool binding) veya sıcakta devasa iç kaçaklar (internal leakage) meydana gelir.

Ayrıca, mobil makineler yapıları gereği dinamik ve stabil olmayan bir alt yapı (toprak, kaya, çamur) üzerinde sürekli hareket halindedir. Bir ekskavatörün kazı yaparken kovasının aniden dev bir kayaya çarpması, paletli veya tekerlekli şasenin engebeli arazide ilerlemesi, frenlemeler veya bomun ani yön değişiklikleri, hidrolik sisteme sürekli olarak devasa hidromekanik şok yükleri (shock loads) ve çok eksenli yapısal titreşim (vibration) iletir. Bu yüksek frekanslı veya yüksek genlikli mekanik şoklar, hidrolik boru ve hortum bağlantı noktalarında malzeme yorulmasına (metal fatigue), rakor cıvatalarında plastik uzamaya ve dolayısıyla sistemin kanamasına (mikro veya makro sızıntılara) yol açabilecek en büyük ve en sinsi risk faktörüdür. Sistem bileşenlerinin titreşim haritaları analiz edilerek spesifik sönümleme elemanları kullanılır.

Endüstriyel hidrolik sistemler ise çok büyük oranda kapalı, sıcaklığı merkezi iklimlendirme (HVAC) sistemleriyle klimatize edilmiş, direkt güneş ışığından, yağmurdan ve dış atmosferik korozif etkenlerden yalıtılmış temiz fabrika ortamlarında çalışırlar. Ağır sanayi makineleri, epoksi reçineler ve kalın çelik ankraj cıvatalarıyla masif beton temellere milimetrik terazide sabitlendiği için, mobil sistemlerdeki gibi dışarıdan şaseye iletilen düzensiz mekanik şok yüklerine maruz kalmazlar. Elbette endüstriyel sistemlerde de ciddi şoklar oluşur; örneğin devasa bir sac kesme (blanking) presinin malzemeyi kopardığı an oluşan kopma şoku (breakthrough shock) veya yön denetim valflerinin milisaniyeler içinde konum değiştirmesinin yarattığı su çekici (water hammer / fluid hammer) etkisi sistem içi (internal) şoklar yaratır. Ancak bu endüstriyel şoklar, makinenin statik çelik şasisi, sisteme entegre edilmiş büyük hacimli hidrolik nitrojen akümülatörleri ve servo-oransal valflerin elektronik rampalama (ramping) eğrileri tarafından sönümlenecek şekilde baştan matematiksel olarak modellenerek, son derece kontrollü bir ortamda elimine edilir veya zararsız seviyelere indirgenir.

3. Akışkan Dinamiği: Viskozite Yönetimi, Efektif Bulk Modulus ve Kompleks Yağ Karakteristiği

Tüm hidrolik sistemlerin can damarı, mekanik gücü moleküler düzeyde ileten ortam olan hidrolik sıvıdır. Genellikle yüksek oranda rafine edilmiş mineral yağlar, bazı özel uygulamalarda sentetik esterler veya yangına dayanıklı su-glikol (HFC) bazlı sıvılar tercih edilir. Akışkanın devasa mekanik gücü iletmesi birincil görevi olmakla beraber; mikroskobik toleranslarla çalışan metal komponentleri hidrodinamik film tabakasıyla yağlaması (lubrication), pas ve korozyonu önlemesi ve sürtünmeden doğan ısıyı taşıyarak sistemi soğutması gibi hayati görevleri de vardır. Mobil hidrolik sistemlerde bu akışkan dinamiğinin çok parametreli yönetimi, daha önce bahsettiğimiz ekstrem termal şartların zorluğu nedeniyle matematiksel olarak çok daha karmaşıktır. Yağın kinematik viskozitesi (akışkanın akmaya, şekil değiştirmeye ve iç kesme kuvvetlerine karşı gösterdiği moleküler direnç), sıcaklığa bağlı olarak logaritmik, hatta üstel bir büyük değişim gösterir.

Mobil iş makinelerinde zorlu kış şartlarında, eksi derecelerdeki sıcaklıklarda pompaların jöle kıvamına gelmiş, koyulaşmış yağı sorunsuz ve kavitasyonsuz emebilmesi hayati önem taşır. Eğer yağ çok koyuysa, emiş hattında basınç mutlak sıfıra yaklaşır, yağın içindeki çözünmüş hava baloncuklar halinde dışarı çıkar ve pompaya girdiklerinde yüksek basınç bölgesinde mikro-patlamalar yaratarak metalik yüzeyleri parçalar (emiş kavitasyonu). Yaz aylarında veya ağır iş yükü altında ise yağın aşırı ısınıp incelmesi ve bunun sonucunda pompa ve valf içi iç sızıntılara (internal leakage) neden olarak sistemin volümetrik verim (volumetric efficiency) kayıpları yaşaması, makinenin yavaşlaması istenmeyen bir durumdur. Bu amansız çelişkiyi çözmek için mobil ekipmanlarda Yüksek Viskozite İndeksli (High VI - genellikle 150 ve üzeri) veya çok dereceli özel harmanlanmış hidrolik yağlar (örneğin ISO VG 46 HV, HVLP sınıfı sentetik PAO veya yüksek kalite baz yağlar) kullanılır. Bu yağların kimyasal formülasyonuna viskozite indeksi geliştirici polimerik katkı maddeleri (VI improvers - uzun zincirli moleküller) eklenerek, yağın viskozite-sıcaklık eğrisi grafikte yataylaştırılır; yani soğukta çok kalınlaşmaz, sıcakta çok incelmez.

Endüstriyel hidrolik sistemlerde ise, sistem oldukça stabil bir fabrika ikliminde çalışır ve hidrolik güç ünitesi (HPU) üzerine entegre edilmiş yüksek kapasiteli su-yağ ısı eşanjörleri, endüstriyel chiller üniteleri veya termostatik oransal kontrollü fanlı hava soğutucular sayesinde yağ sıcaklığı sürekli olarak 45°C ile 55°C gibi sistemin en verimli olduğu çok dar bir tolerans bandında tutulur. Bu harici aktif ısıl kontrol stabilitesi sayesinde, endüstriyel sistemlerde genellikle polimerik katkılara ihtiyaç duymayan tek dereceli (monograde), standart HLP sınıfı (ISO VG 32, 46 veya 68 viskozite sınıflarında) yüksek kaliteli madeni hidrolik yağlar tercih edilir. Tek dereceli yağlar, uzun zincirli polimer katkısı içermediği için kimyasal ve mekanik kesme kuvvetlerine (shear thinning) karşı çok daha kararlıdır. Valflerin dar geçişlerinden (orifice) yüksek hızda geçerken polimer zincirleri parçalanmaz ve bu sayede endüstriyel sistemlerde yağlar binlerce saatlik, hatta yıllarca süren çalışma ömrü sunarlar.

Sistem dinamiği ve kontrol teorisi açısından bir diğer çok kritik faktör Efektif Hacimsel Esneklik Modülü'dür (Effective Bulk Modulus - sıvıların sıkıştırılabilirliği). Endüstriyel sac preslerinde, uçan makaslarda veya enjeksiyon kalıplama makinelerinde saniyenin binde biri hassasiyetinde pozisyonlama (closed-loop position control) gerektiğinden, kapalı hacimdeki yağın sıkışabilirliği (compressibility) minimum olmalı, yani sıvı bir çelik çubuk gibi davranmalıdır. Endüstriyel devasa tank tasarımları, havanın yağdan mükemmel şekilde ayrılmasını (de-aeration) sağlayarak yağın efektif Bulk Modulus değerini teorik sınırlarına (yaklaşık 14,000 ila 16,000 bar arası) yakın tutar. Mobil makinelerde ise yer darlığından dolayı küçük seçilen tank hacmi ve sürekli çalkalanma nedeniyle yağdaki çözünmüş havanın atılması zordur. Karışan her %1'lik serbest hava, Bulk Modulus'u dramatik şekilde düşürür. Bu da silindirlerin ve hidromotorların komutlara karşı bir miktar daha 'esnek', yaylı (spongy) ve gecikmeli davranmasına yol açar ki, mobil hidrolik mühendisleri kontrol algoritmalarında bu esnekliği telafi edecek özel türevsel (derivative) algoritmalar geliştirmek zorundadır.

4. Rakor Bağlantı Teknolojileri, Flanş Tasarımları ve Sızdırmazlık (Conta) Mühendisliği

Mobil makinaların engebeli arazilerde sürekli titreşime, dinamik şase burulmalarına ve ani hidromekanik şok yüklerine maruz kalması, yüksek basınçlı sıvı iletim hatlarının (çelik telli kauçuk hortumlar, dikişsiz çelik borular) ve bunların manifoldlara bağlantı rekorlarının tasarımında radikal mekanik tedbirler alınmasını gerektirir. Klasik konik vidalı dişli (NPT, BSPT) veya basit metrik sızdırmazlık pullu bağlantılar, mobil makinenin şiddetli titreşimi altında zamanla "mikro-hareketler" (fretting) sonucu metal yorulmasına uğrayıp gevşeyip sızıntı (leakage) yapma eğilimindedir. Bu nedenle mobil hidrolikte, doğrudan metal-metale temas yerine, sıkışmış bir elastomer sızdırmazlıklı, mekanik kilitlenmeli ve yüksek tork dayanımlı bağlantılar altın standart olarak kabul edilir. O-Ring Face Seal (ORFS - ISO 8434-3 standartlarında düz alın yüzeyli O-ring contalı), JIC 37 derece havşalı çelik rakorlar ve özellikle yüksek basınçlı ana hatlar veya pompa portları için 4 cıvatalı ayrık SAE J518 flanş (Standart basınç için Code 61 ve ekstrem 400+ bar basınçlar için Code 62) kullanımı yaygındır. Bu bağlantı tipleri, çok eksenli rezonans ve vibrasyon altında bile elastomerin elastik deformasyonuyla mikroskobik boşlukları doldurarak tam sızdırmazlık sağlaması nedeniyle mobil ekipman endüstrisinde tartışmasız şekilde hakim konumdadır. Ayrıca hortum esnekliği de bu titreşimi sönümlemede kritik bir role sahiptir.

Endüstriyel üretim tesislerinde ise akışkan transferi genellikle titreşimsiz, rijit ve kalın etli dikişsiz çelik çekme borularla (seamless precision steel tubes - DIN 2391 / EN 10305-4) gerçekleştirilir. Sistemin beton zemine sabit olması ve şasenin esnememesi sayesinde, montajı hızlı olan EO (Ermeto Original) tarzı kesme halkalı / yüksüklü çelik bağlantılar (DIN 2353), BSPP (paralel dişli ve metal takviyeli elastomer pullu - ed-seal) rakorlar ve devasa döküm CETOP/ISO yön denetim valf manifoldlarına doğrudan ara plakasız blok bağlama teknikleri başarıyla kullanılır. Endüstriyel sistemlerde titreşim kaynağı büyük oranda sadece güç ünitesindeki devasa AC elektrik motorları ve pompaların kendi rotasyonel mekanik dengesizlikleridir. Bu titreşim, pompanın sisteme bağlandığı noktalara stratejik olarak yerleştirilen kısa, çok katlı yüksek basınçlı esnek hortumlar, çelik-kauçuk titreşim sönümleyici kompansatörler ve motor altına konan frekans ayarlı kauçuk titreşim takozları (vibration dampeners) ile lokalize edilerek şaseye ve boru hatlarına geçmesi izole edilir. Sabit tesisatlardaki bu yaklaşım, sızıntı riskini sıfıra yakınsar ve uzun ömürlü bir sızdırmazlık sunar.

Aktüatör (silindir) içindeki dinamik elastomerler (piston ve boğaz rod keçeleri) açısından bakıldığında, tasarım felsefesi yine ikiye ayrılır. Mobil hidrolik silindirleri, ekskavatör kepçelerinin çamura batması, inşaat tozuna bulanması veya tarım makinelerinin toprakla iç içe çalışması nedeniyle sürekli ve aşırı bir dış kirletici (contamination) tehdidi altındadır. Bu acımasız koşullarda, silindir içine partikül girmesini engellemek için ağır hizmet tipi, dışarıdan gelen aşındırıcı partikülleri ve kurumuş çamurları kelimenin tam anlamıyla kazıyarak atacak özel poliüretan bazlı (PU), çift dudaklı, çelik kasajlı veya metal kaslı sıyırıcı keçeler (heavy-duty metal-canned wiper seals) kullanmak hayatta kalmak için elzemdir. Silindir piston çubukları (rodlar), şantiyedeki taş ve moloz sıçramalarına karşı çentik etkisini önlemek için indüksiyonla yüzeyden sertleştirilir ve aşındırıcı korozyona karşı standarttan çok daha kalın sert krom kaplamaya (veya deniz suyuna maruz kalıyorsa nikel-krom, hatta HVOF seramik kaplama) tabi tutulur.

Endüstriyel silindirlerde ise çalışma ortamı kirlilikten nispeten arındırılmıştır; asıl büyük mühendislik problemi kirleticiler değil, kapalı çevrim kontrol sistemlerinde hassasiyeti bozan "sürtünme kuvveti asimetrisi (friction hysteresis curve) ve düşük hızlardaki ivmelenme hataları" olabilir. Özellikle servo-hidrolik malzeme test cihazlarında veya hassas kalıp pres silindirlerinde yapış-kay (stick-slip / judder) etkisini tamamen sıfıra indirmek ve saniyenin binde biri tepki süresi (response time) elde etmek kritik önem taşır. Bunu başarmak için elastomer yerine politetrafloroetilen (PTFE / Teflon) bazlı, bronz veya karbon/grafit katkılı çok düşük sürtünme katsayısına sahip özel sızdırmazlık elemanları (step-seals) ve hatta sıfır sürtünme sağlayan yağ filmi tabakalı hidrostatik yataklamalar kullanılır. Bu teflon bazlı contalar yüksek basınç altında bile yapışma direncini ortadan kaldırır.

• Mobil Bağlantı Mimarisi: ORFS (O-Ring Face Seal), JIC 37°, SAE Code 61/62 Ayrık Flanşlar, titreşim gevşemesini önleyen poliamid kilitli somunlar, yüksek oranda esnek çelik telli hortum kullanımı.
• Endüstriyel Bağlantı Mimarisi: DIN 2353 kesme halkalı yüksüklü rakorlar, devasa sandviç tipi CETOP manifold blokajları, titreşimsiz rijit dikişsiz presize çelik borulama ağları.
• Mobil Sızdırmazlık Teknolojisi: Ağır hizmet tipi poliüretan kazıyıcı sıyırıcılar (wiper), dış mekanik darbelere ve kaya çarpmalarına dayanıklı indüksiyonlu kalın krom rodlar.
• Endüstriyel Sızdırmazlık Teknolojisi: Ultra düşük sürtünmeli PTFE (Teflon) bazlı servo-contalar, stick-slip önleyici profiller, yüksek sıcaklık dayanımlı Viton (FKM) O-ring polimerleri.

5. İleri Kirlilik Kontrolü (Contamination Control) ve Akışkan Beta Filtrasyon Teorisi

Modern triboloji bilimi ve saha istatistikleri göstermektedir ki, tüm hidrolik sistem arızalarının ezici bir çoğunluğu olan %75 ila %85'lik kısmı, tasarım hatasından değil, doğrudan hidrolik yağın kirlenmesinden (katı partiküller, çözünmüş su, emülsiyon ve sürüklenen hava) kaynaklanır. Mobil hidrolikte kirlilik yönetimi felsefesi "sisteme kirliliğin dışarıdan girmesini kaynağında engelleme" (ingression prevention) stratejisi üzerine kuruludur. Hidrolik silindirler ileri-geri hareket ettikçe, tanktaki toplam yağ seviyesi ve dolayısıyla tankın içindeki hava hacmi sürekli inip çıkar. Tankın her nefes alışında (içeri hava çekilmesi), şantiyenin tozlu ve nemli havası sisteme hücum eder. Bunu engellemek için mobil tankların üzerine devasa gözenekli hava (breather) filtreleri ve havadaki nemi kimyasal olarak bağlayacak silikajel (desiccant) nem alıcı breather modülleri entegre etmek şarttır. Ayrıca sıvı filtre tasarımları, zorlu şantiye bakımlarında, rüzgarlı ve tozlu bir ortamda içine dışarıdan kir kaçırmadan hızlıca ve ergonomik şekilde değiştirilebilecek "spin-on" (çevir-tak otomotiv tipi) veya tankın üstünden açılır (top-entry) kartuşlu dönüş (return-line) filtreleri şeklinde seçilir.

Endüstriyel sistemlerde ise dış ortam temiz olduğu için kirlilik çoğunlukla sistemin kendi operasyonel süreci içinden üretilir (yüksek devirli pompaların zamanla aşınan mikroskobik pirinç ve çelik tozları, valf sürgülerinin sürtünmesinden doğan talaşlar, servo valflerin kısılma noktalarındaki aşırı ısıdan dolayı yağın lokal okside olup vernikleşmesi). Fabrika ortamında mekan alanı sorunu olmadığı için endüstriyel filtrasyon stratejisi, ana sisteme paralel çalışan "çok ince tanecikli böbrek tipi sürekli filtrasyon ve soğutma çevrimi" (off-line kidney loop filtration and cooling) üzerine kuruludur. Ana yüksek basınçlı pompadan tamamen bağımsız, düşük devirli ve düşük basınçlı küçük bir sirkülasyon pompa-motor grubu, tanktaki yağı 7 gün 24 saat boyunca çok nazikçe emerek 3 veya 5 mikronluk, çok katmanlı, kirlilik tutma kapasitesi (dirt holding capacity) muazzam olan inorganik cam elyaf (micro-glass) derinlik filtrelerinden geçirir. Bu bağımsız döngü, ana proses durduğunda dahi yağın temizlenmesini garanti altına alır.

Filtrasyonun bilimsel kalitesi ve hassasiyeti uluslararası standartlarda Beta Oranı (Beta Ratio / Multipass Test ISO 16889) ile ölçülür. Endüstriyel CNC kapalı çevrim servo sistemlerde valf boşlukları mikron seviyesinde olduğu için, 3 mikron partiküller için Beta(3) > 1000 (yani filtreye giren her 1000 adet 3 mikronluk partikülden 999'unu kesin olarak yakalayıp hapseden, verimliliği %99.9 olan) mutlak (absolute) filtreler kullanılır. Mobil sistemlerde ise çok ince filtreler kışın soğuk ve kalın yağda anında aşırı diferansiyel basınç (debi direnci) yaratır ve filtrenin by-pass valfinin açılarak (filtre patlamasını önlemek için) tüm kirli yağın sisteme gitmesine yol açar. Bu riski önlemek için mobil makinelerde genellikle debi geçirgenliği daha yüksek olan 10 mikron veya 25 mikron seviyesinde (Beta(10) > 200) mutlak veya nominal filtreleme kâğıtları tercih edilir. Hedeflenen ISO 4406 temizlik sınıfı kodları da bu farklılığı yansıtır; endüstriyel, kirliliğe aşırı duyarlı bir servo-pres sisteminde yağın temizlik hedefi 15/13/10 gibi laboratuvar seviyeleriyken, standart bir hafriyat ekskavatöründe 20/18/15 sınıfı temizlik, ekonomik ve pratik olarak yeterli ve kabul edilebilir bir standarttır.

6. Elektronik Kontrol Mimarisi, Fonksiyonel Makine Güvenliği (Safety) ve Haberleşme Ağ Topolojisi

İçinde bulunduğumuz modern otomasyon çağında, saf mekanik hidrolik akışkan gücü konsepti tarihe karışmış; hidrolik sistemler mikroişlemciler, elektrifikasyon ve yapay zeka destekli algoritmalarla ayrılamaz bir bütün, yani elektro-hidrolik (mechatronic) sistemler haline gelmiştir. Ancak bu mekatronik evrim, mobil ve endüstriyel tarafta tamamen farklı haberleşme standartlarına tabidir. Mobil ekipmanların kontrol mimarisi, zorlu koşullara dayanıklı otomotiv ve ağır ticari araç endüstrisi standartları üzerine bina edilmiştir. Operatörün kabin içindeki ergonomik akıllı joystick hareketleri, motor kompartımanındaki dizel motor ECU'su (Engine Control Unit) ve hidrolik valfleri süren mobil sürücü kartları (machine controller) arasındaki tüm kompleks dijital iletişim saniyede binlerce kez CAN-Bus (Controller Area Network - SAE J1939, CANopen veya ISOBUS protokolleri) üzerinden sağlanır. Klasik point-to-point (noktadan noktaya) analog kablolamanın yarattığı devasa ve arıza yapmaya müsait ağır bakır kablo demetlerini minimize etmek, onlarca farklı basınç, sıcaklık ve açı sensörü verisini tek bir bükümlü tel çifti (twisted pair) üzerinden dijital paketler halinde aktarmak, mobil sistemlere eşsiz bir teşhis kolaylığı, toza/suya karşı basınçlı yıkama dayanıklılığı (IP67/IP69K koruma sınıfı) ve modülerlik katar. Mobil oransal yön kontrol valfleri, valf bobinlerine elektronik kart üzerinden uygulanan yüksek frekanslı PWM (Pulse Width Modulation) sinyalleriyle sürülür; bu sayede operatöre, kova veya bom hareketlerinde milimetrik ve titreşimsiz bir pozisyon kontrolü (feathering control) sağlanır.

Endüstriyel hidrolik sistemlerin merkezi dijital sinir sistemi ise endüstrinin defakto standartları olan PLC (Programmable Logic Controller) üniteleri, robotik CNC kontrolörler ve dev fabrika ekranlarındaki SCADA (Supervisory Control and Data Acquisition) yazılımlarından oluşur. Bu sistemler, CAN-Bus'ın bant genişliğini çok aşan, devasa veri paketlerini deterministik bir şekilde taşıyan fabrika otomasyon ağları (Profinet, EtherCAT, Modbus TCP/IP, Ethernet/IP veya sensör seviyesinde IO-Link) üzerinden haberleşirler. Saniyenin binde biri (milisaniye) bazında mükemmel eksen pozisyon hassasiyeti ve mikron mertebesinde paralellik/senkronizasyon gereken tandem abkant metal presleri, yüksek hızlı plastik enjeksiyon makineleri veya uçuş simülatörlerinde, klasik valfler yetersiz kalır. Bu gibi ultra-hassas kapalı çevrim (closed-loop) sistemlerde, bobin bloğu üzerinde kendi yüksek çözünürlüklü LVDT (Linear Variable Differential Transformer) sürgü pozisyon sensörü ve entegre edilmiş dijital çok çekirdekli eksen kontrol kartı (OBE - On-Board Electronics) bulunan gelişmiş Servo-Oransal Valfler kullanılır. Bu zeki valfler, hedeflenen pozisyon, hız ve basınç eğrilerine ait karmaşık PID (Proportional-Integral-Derivative) kontrol döngülerini dışarıdan bağımsız olarak kendi iç işlemcilerinde milisaniyeden kısa sürede hesaplayarak uygularken, fabrikanın ana PLC ağıyla sadece genel durum bilgisi ve hedef set değerlerini (setpoints) dijital olarak konuşurlar. Bu dağıtık kontrol mimarisi (distributed control), ana PLC'nin işlem yükünü devasa oranda hafifletir.

Makine Güvenliği (Machine Functional Safety) Standartları: Mobil ve endüstriyel hidrolikte insan hayatını koruma felsefesi de farklı yasal standartlara dayanır. Mobil hidrolik makine tasarımları, insanla iç içe şantiyelerde rastgele hareket ettiklerinden EN ISO 13849-1 (Makinelerde güvenlikle ilgili kontrol sistemleri) veya EN 15000 (özellikle teleskopik yükleyiciler için boylamsal stabilite) gibi uluslararası standartlara göre PL (Performance Level) veya SIL (Safety Integrity Level) risk analizlerine sıkı sıkıya tabi tutulur. Bomu havada tutan bir ekskavatörde yüksek basınçlı hortumun patlaması anında yükün aniden yere çakılmasını önlemek (katastrofik kaza) için, yük tutma ve dengeleme (load holding / counterbalance / overcenter) valfleri asla hortum arasına konmaz; güvenlik kuralı gereği doğrudan silindir çelik gövdesine flanşlanarak mekanik olarak bütünleştirilir. Endüstriyel preslerde ise güvenlik riski, operatörün ellerinin açık kalıp arasına girmesidir. Bu risk, EN ISO 16092 gibi metal presleme spesifik güvenlik standartlarına göre yönetilir; presin istem dışı aşağı düşmesini engellemek için birbirinin çalışmasını sürekli denetleyen çift emniyetli (redundant / izlenen sürgülü) güvenlik valfleri, mekanik kilitleme takozları ve makinenin tehlikeli çalışma çevresini tamamen saran, el veya parmak girdiğinde sistemi milisaniyede kilitleyen kızılötesi ışık bariyerleri (light curtains) ve lazer alan tarayıcıları ile garanti altına alınır.

7. Güç Kaynağı, Ana Tahrik Sistemleri ve Modern Enerji Geri Kazanım (Energy Recovery) Teknolojileri

Bir diğer devasa mühendislik ve operasyonel farklılık, hidrolik pompaları mekanik olarak çeviren ana tahrik (prime mover) kaynaklarında ve üretilen bu muazzam enerjiyi verimli yönetme (thermodynamic efficiency) biçimlerinde yatmaktadır. Mobil hidrolik sistemlerin ana güç kaynağı tarihi boyunca neredeyse her zaman bağımsız bir içten yanmalı motor olmuştur (geleneksel olarak torku yüksek ağır hizmet dizel motorlar). Dizel motorun tork eğrisi, anlık güç üretimi ve devir aralığı (RPM) son derece değişkendir; makinenin gaz pedalına veya el gazına basıldığında pompa devri hızla artar veya rölantide dibe vurur. Bu durum, hidrolik pompanın şaftına iletilen giriş devrinin sürekli ve öngörülemez bir şekilde değişmesi anlamına gelir. Mobil hidrolik sistem tasarımcısı, dizel motorun yakıt açısından en verimli ve tork açısından en güçlü olduğu dar devir bandını (sweet spot) yakalamak ve aşırı hidrolik basınç talebi durumunda dizel motorun boğulmasını veya tamamen stop etmesini (engine stalling) önlemek zorundadır. Bunu başarmak için, hidrolik sistemin çektiği mekanik torku anlık basınç değerine göre mekanik olarak algılayıp pompanın debisini (strok hacmini) kısan güç regülatörlü (power-controlled / torque-limiting) son derece sofistike değişken deplasmanlı pistonlu pompalar kullanmak zorundadır. Günümüzde mobil makinelerde karbon emisyonlarını ve yakıt tüketimini radikal biçimde azaltmak için, tıpkı elektrikli araçlardaki gibi hidrolik enerji geri kazanım sistemleri (hydraulic hybrid architectures) büyük bir ivmeyle geliştirilmektedir. Örneğin dev bir ekskavatörün kule dönüşünün (swing) frenlenmesi veya tonlarca ağırlığındaki bomun yerçekimiyle aşağı inmesi sırasında frenlemeden açığa çıkan potansiyel ve kinetik enerji, ısıya dönüşüp ziyan olmak yerine yüksek basınçlı nitrojen gazlı (diyaframlı veya pistonlu) akümülatörlerde basınçlı yağ olarak (hidrolik potansiyel enerji) depolanır. Depolanan bu enerji, bir sonraki kazı veya kaldırma döngüsünde (duty cycle) dizel motoru desteklemek üzere sisteme hidrolik tork olarak geri verilir, bu da motor hacimlerinin küçülmesine (downsizing) olanak tanır.

Endüstriyel hidrolik sistemler ise dışarıdan yakıt taşımaya gerek duymayan, sonsuz ve stabil bir enerji kaynağına, yani devasa fabrikanın üç fazlı elektrik şebekesine doğrudan bağlıdır. Bu sistemler, sabit devirli (şebeke frekansına göre genellikle 1450 rpm veya 2950 rpm hızında dönen) büyük asenkron AC elektrik motorları ile tahrik edilir. Sistemin giriş devri sabittir, tork rezervi (elektrik şebekesinden anlık yüksek demeraj akımı çekebilme yeteneği sayesinde) dizel motora kıyasla çok daha yüksektir; elektrik motoru kolay kolay bayılmaz. Ancak sabit devirli pompanın sürekli maksimum debi üretmesi, makinenin bekleme anlarında bu yağın emniyet valfinden (relief valve) veya kısma valflerinden geçirilerek devasa bir ısıl enerji israfına yol açması geleneksel endüstriyel hidroliğin en zayıf noktasıydı. Günümüzde, modern endüstriyel hidrolikte enerji verimliliği adına devrim niteliğinde bir teknolojik değişim yaşanmaktadır: Değişken Devirli Pompa Sürücüleri (Variable Speed Pump Drives - VSD / Servo-Pump) konsepti. Güçlü bir asenkron veya senkron servo elektrik motoruna bağlı olan yüksek frekanslı bir motor sürücü (VFD - Variable Frequency Drive), sistemdeki sensörlerden gelen anlık basınç ve debi ihtiyacına göre elektrik motorunun dönüş devrini (RPM) milisaniyeler içinde sürekli olarak değiştirir. Pres beklemedeyken veya parça soğuma aşamasındayken (idle phase), motor devri neredeyse sıfıra iner ve elektrik enerjisi tüketimi geleneksel valf kısma yöntemine göre %80'lere varan devasa oranlarda düşer. Endüstriyel tesislerde yağın aşırı ısınmasını, binlerce dolarlık elektrik israfını ve hidrolik gürültüyü engellemenin modern mühendislikteki en zarif yolu, akışkanın önünü kaba valflerle boğarak kısmak (throttling loss) yerine, sıvıya verilen mekanik enerjiyi doğrudan kaynağında, yani elektrik motorunun devrini elektronik olarak manipüle ederek yöneten bu servo-pompa sinerjisidir.
