Endüstriyel otomasyon dünyasında uzun yıllar boyunca yaygın bir önyargı varlığını sürdürmüştür: Pnömatik sistemler hız, dayanıklılık ve basitlik için idealdir; ancak iş milimetrik hatta mikron mertebesinde hassasiyet gerektirdiğinde yetersiz kalır. Geleneksel on-off (aç-kapa) valf sistemleriyle kontrol edilen açık çevrim pnömatik devrelerde bu algı kısmen doğru olsa da, modern endüstrinin geldiği noktada bu tablo tamamen değişmiştir. Oransal kontrol teknolojilerindeki devrim niteliğindeki gelişmeler, yüksek çözünürlüklü lineer enkoderlerin entegrasyonu ve gelişmiş PLC algoritmaları sayesinde, günümüzde pnömatik sistemlerle de yüksek hassasiyetli pozisyon kontrolü (servo pnömatik) sağlamak standart bir mühendislik pratiği haline gelmiştir. Bu detaylı rehberimizde, pnömatik sistemlerde hassas konumlandırmanın önündeki fiziksel engelleri, bu engelleri aşmak için kullanılan ileri teknoloji çözümlerini ve BRS Proses olarak projelerimizde uyguladığımız optimum mimarileri inceleyeceğiz.
1. Havanın Sıkıştırılabilirliği: Avantaj mı, Dezavantaj mı?
Pnömatik sistemlerin çalışma prensibinin kalbinde yer alan sıkıştırılmış hava, hidrolik yağların aksine son derece esnek bir akışkandır. Havanın bu sıkıştırılabilir doğası, silindir stroku boyunca doğal bir yaylanma veya "süngerimsi" bir etki yaratır. Bu esneklik, yük kütlesindeki ani değişimlerde veya harici kuvvet dalgalanmalarında pistonun hedeflenen konumdan sapmasına, tabiri caizse hedefin etrafında salınım yapmasına yol açabilir.
Bu durum, hassas bir noktada durmak isteyen bir pnömatik silindirin kendi başına katı (rijit) bir duruş sergileyememesi anlamına gelir. Ancak bu esneklik her zaman bir dezavantaj değildir. Gıda işleme, paketleme veya hassas montaj hatlarında, ürünlere zarar vermeden belirli bir kuvvetle dokunmak ve yumuşak bir temas sağlamak istendiğinde, havanın bu "compliance" (uyum) özelliği mükemmel bir avantaj sağlar. Asıl mühendislik zorluğu, bu esnekliği kontrol altına alarak, istendiğinde bir yay kadar yumuşak, istendiğinde ise çelik kadar sert bir duruş profili yaratabilmektir. Bu fiziksel gerçeği aşmak için donanım ve yazılım katmanlarında kapalı çevrim kontrol stratejileri (closed-loop control) uygulanması zorunludur.

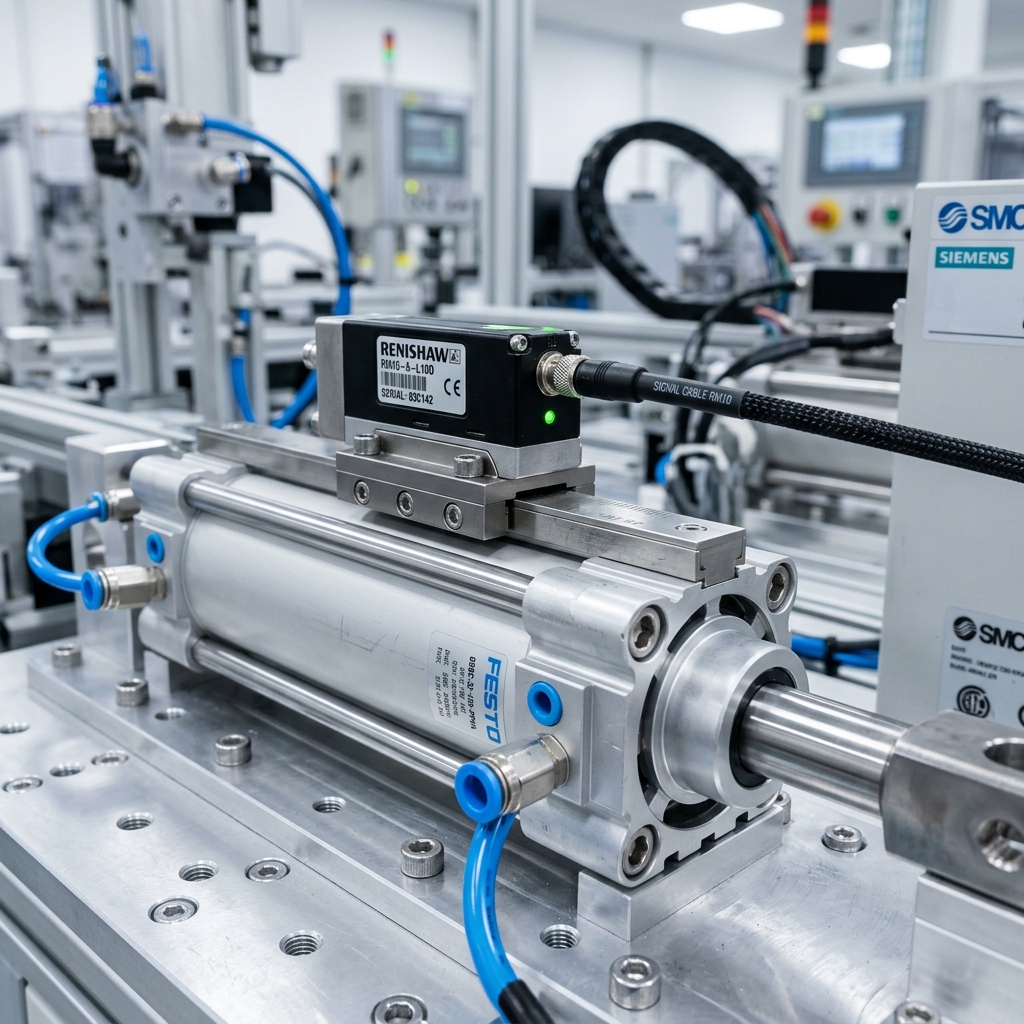

Yüksek hassasiyetli elektronik lineer pozisyon enkoderi ile donatılmış modern alüminyum gövdeli pnömatik silindir.
2. Hassas Konumlandırmanın Temel Taşları
Pnömatik bir aktüatörü belirli bir noktada milimetrenin altındaki toleranslarla durdurmak için mekanik, elektronik ve yazılım bileşenlerinin kusursuz bir uyum içinde çalışması gerekir. Bu ekosistemin temel yapı taşları şunlardır:
2.1. Oransal Valf Entegrasyonu (Proportional Control)
Klasik yön kontrol valfleri (örneğin 5/2 veya 5/3 valfler), bobine enerji verildiğinde tamamen açılır, enerji kesildiğinde ise tamamen kapanır. Bu ani açma-kapama işlemleri silindirde şoklara ve sarsıntılı hareketlere neden olur. Oransal yön kontrol valfleri ise, valf sürgüsünün konumunu uygulanan analog voltaj (0-10V) veya akım (4-20mA) sinyaline göre kademesiz olarak ayarlar. Başka bir deyişle, valf %10, %45 veya %82 açıklık gibi sonsuz sayıda ara konumda durabilir.
Bu yetenek, silindire giren ve çıkan hava debisinin anlık olarak kontrol edilebilmesini sağlar. Piston hedef noktaya yaklaştıkça valf açıklığı PLC veya motion controller tarafından yavaşça daraltılır. Böylece hız kademeli olarak düşürülür (deceleration) ve ani duruşun yaratacağı mekanik salınım ve titreşimler engellenerek piston hedef noktada yumuşak bir şekilde durdurulur.

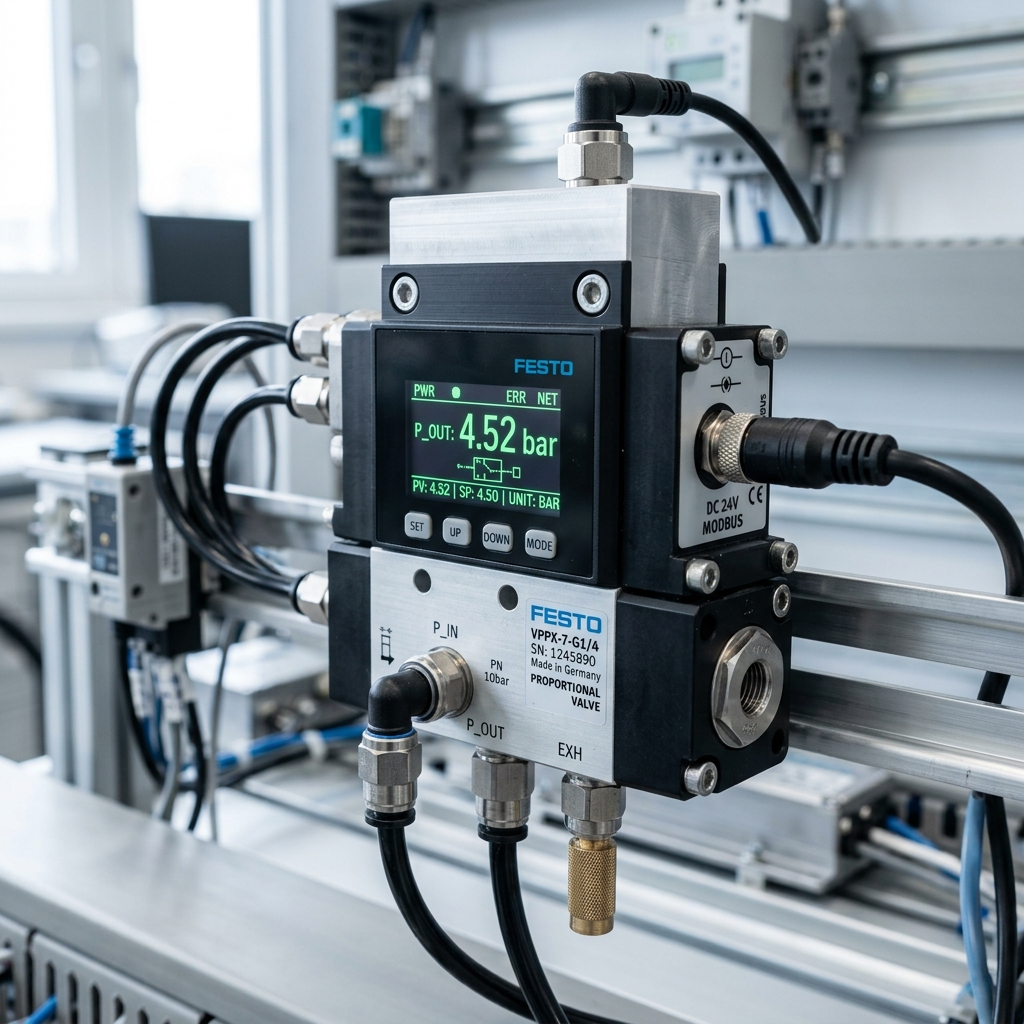

Kademesiz debi kontrolü sağlayan kompakt pnömatik oransal valf.

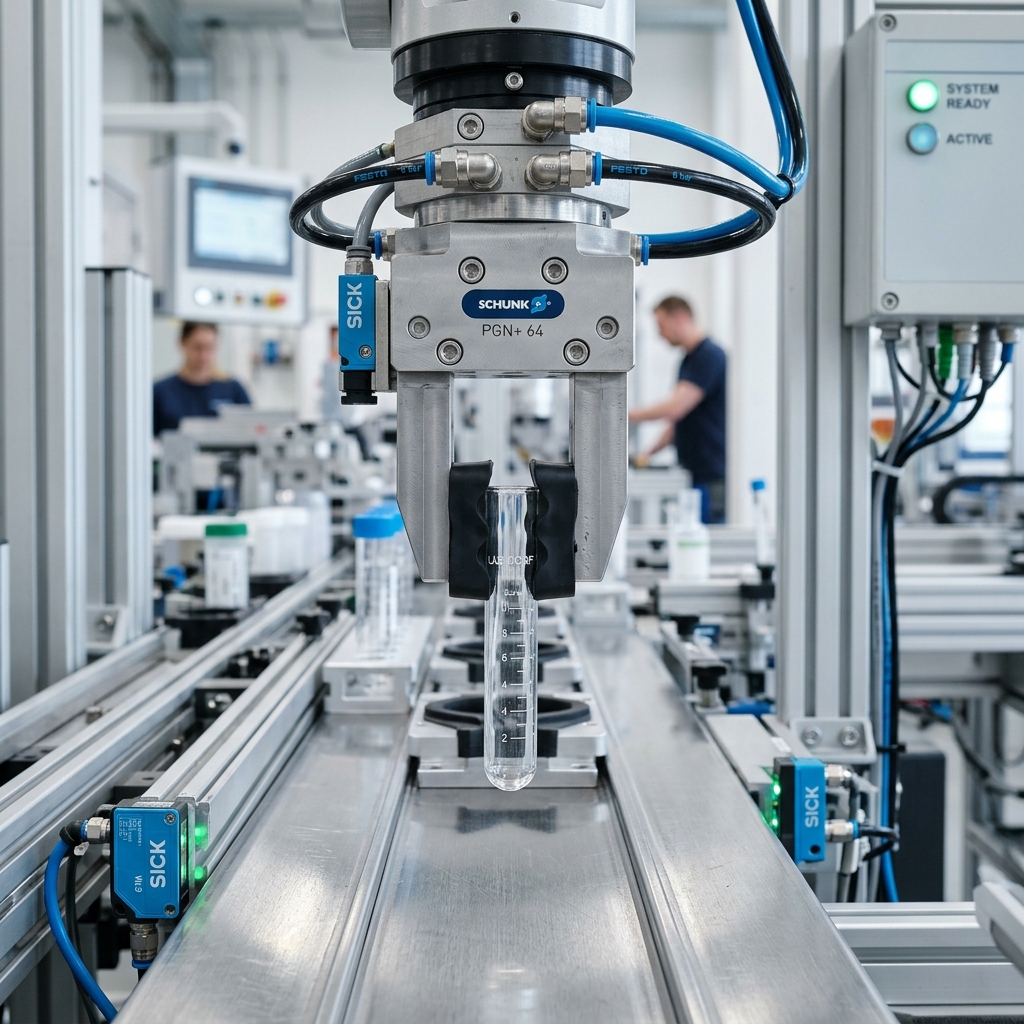

Robotik kolda hassas konumlandırma gerektiren pnömatik tutucu (gripper) uygulaması.
2.2. Kapalı Çevrim (Closed-Loop) Servo Pnömatik Sistemler
Geleneksel açık çevrim bir sistem, silindirin nerede durduğunu sadece zamanlama veya uç nokta sensörleri (limit switch) üzerinden varsayar. Hız kontrol valfleri ile yapılan ayarlar, havanın sıcaklığı veya sistemdeki basınç değiştiğinde sapmalara uğrar. Servo pnömatikte ise sistem sürekli olarak kendi kendini denetler.
Silindir üzerine veya mekanik kılavuzlama sistemine entegre edilen bir lineer enkoder (manyetik, optik veya manyetostriktif), silindirin anlık konum verisini saniyede binlerce kez mikrosaniye hassasiyetinde kontrolcüye iletir. Kontrol ünitesi, PID (Proportional-Integral-Derivative) veya daha gelişmiş durum geribesleme (state feedback) döngüleri üzerinden bu veriyi işler. Hedef konum ile mevcut konum arasındaki fark (hata payı) anlık olarak hesaplanır ve oransal valfe saliselik düzeltme sinyalleri gönderilir. Dinamik bir şekilde kendini sürekli düzelten bu kapalı çevrim mimarisi, sürtünme değişimlerine, yük varyasyonlarına ve basınç dalgalanmalarına karşı anında tepki verir. Endüstriyel kalitede iyi kalibre edilmiş bir servo pnömatik sistem, uygun mekanik tasarımla ±0.05 mm ile ±0.1 mm arasında olağanüstü bir konumlandırma hassasiyeti sunabilir.
| Konumlandırma Yöntemi | Tipik Hassasiyet | Hız Eğrisi Kontrolü | Maliyet Seviyesi | Kullanım Senaryosu |
|---|---|---|---|---|
| Mekanik Dayama (Stop) + Amortisör | ±0.1 mm (Sadece uç noktalarda) | Yok (Mekanik sönümleme) | Düşük | Sadece iki uç noktada (A ve B) duruş gerektiren standart pick-and-place uygulamaları. |
| Oransal Valf + Açık Çevrim | ±1.0 mm - ±2.0 mm | Var (Yumuşak duruş-kalkış) | Orta | Hız profili gerektiren ancak konum toleransının yüksek olduğu prosesler. |
| Servo Pnömatik (Tam Kapalı Çevrim PID) | ±0.05 mm - ±0.1 mm | Mükemmel (S-Curve, Trapezoidal) | Yüksek | Strok boyunca çoklu durak noktaları, değişken hız profilleri, baskı kontrolü gereken montaj hatları. |
3. Kinematik Enerji ve Frenleme Yönetimi
Hareket halindeki bir pnömatik sistem, taşınan yükün kütlesine ve silindirin hızına bağlı olarak ciddi bir kinetik enerji üretir. Bu enerjinin yönetilmemesi, sistemin hem hedefi ıskalamasına (overshoot) hem de mekanik komponentlerin zamanla tahrip olmasına neden olur. Hassas konumlandırmanın gizli kahramanı frenleme yönetimidir.
- Dahili Pnömatik Yastıklama (Pneumatic Cushioning): Silindir strok sonuna yaklaşırken tahliye hattındaki havanın kesitini daraltarak doğal bir karşı basınç (hava yastığı) oluşturur. Hızı düşürerek mekanik çarpma şiddetini kırar, ancak sadece strok uçlarında işe yarar. Ayarlanabilir yastıklama (PPV) modern silindirlerde standarttır.
- Elektronik Hız Profili (Ramping): Servo pnömatikte, yaklaşma hızı strokun son %20'lik diliminde logaritmik veya S-eğrisi (S-Curve) formatında düşürülür. Bu sayede kinetik enerji mekanik stres yaratmadan sönümlenir ve kilitlenme (duruş) pozisyonuna sıfır sarsıntı ile ulaşılır.
- Harici Şok Emiciler (Shock Absorbers): Ağır yüklerin (örneğin 50 kg ve üzeri) yüksek hızlarda taşındığı (1 m/s ve üzeri) zorlu senaryolarda pnömatik yastıklama yetersiz kalabilir. Bu durumlarda hidrolik şok emiciler devreye girerek kalan kinetik enerjiyi ısıya dönüştürerek sönümler ve aktüatör milini, yatakları ve makine şasisini korur.
- Pnömatik Frenler / Kelepçeler (Rod Locks): Milimetre altı hassasiyetin yakalandığı noktada, havanın esnekliğinden dolayı sistemin dışarıdan gelen fiziksel bir güçle yerinden oynamasını engellemek için piston milini fiziksel olarak kilitleyen yay baskılı, hava tahliyeli mekanik fren üniteleri kullanılır.
"Pnömatik sistemlerde mikron seviyesinde toleranslar elde etmek, tek bir sihirli sensörün veya pahalı bir valfin başarısı olamaz. Valf tepkime hızı, kontrol algoritmasının hesaplama kapasitesi, havanın şartlandırma kalitesi ve en önemlisi makine şasisinin rijitliğinin oluşturduğu ortak bir senfoninin sonucudur."
— BRS PROSES Otomasyon Mühendisliği Ekibi
4. Gözden Kaçan Düşman: Termal Değişimlerin Konumlandırmaya Etkisi
Pek çok otomasyon sistem tasarımında genellikle ihmal edilen, ancak sahada kronik sorunlara yol açan detaylardan biri sıcaklık dalgalanmalarıdır. İdeal gaz yasası gereği, sıcaklık arttıkça havanın yoğunluğu düşer ve hacmi genleşir. Bu durum, aynı hat basıncı altında valften geçen kütlesel debinin değişmesine ve dinamik tepki süresinin farklılaşmasına yol açar. Sabah soğuk bir fabrikada kurulan parametreler, öğleden sonra ısınan hatta aynı hassasiyeti veremeyebilir.
Ayrıca, uzun stroklu aktüatörlerde alüminyum gövde ile çelik milin farklı termal genleşme katsayılarına sahip olması fiziksel bir gerçektir. Sensör elektronik olarak konumun aynı kaldığını okusa bile, ısınma kaynaklı genleşme yüzünden gerçek uç noktada (takım merkezinde) milimetrenin onda biri seviyesinde fiziksel kaymalar yaşanabilir. Çevre sıcaklığının gün içinde ±15°C'den fazla değiştiği cam sanayi, ağır metal şekillendirme, endüstriyel fırın yanları veya kaynak hatlarında, zaman tabanlı açık çevrim sistemler çöker. Bu tip projelerde, termal sapmayı kendi içinde kompanze eden ve konumu doğrudan iş parçasından ölçen tam kapalı çevrim servo pnömatik mimariler kullanmak bir lüks değil, teknik bir zorunluluktur.
5. Sensör Geri Besleme Çözümleri ve Çözünürlük
Bir sistem ancak ölçebildiği kadar hassas olabilir. Hedeflenen hassasiyet bandı ve çalışma ortamının koşulları, kullanılacak geri besleme teknolojisini belirler.
Lineer Enkoderler: Cam veya metal cetveller üzerinden çalışan optik veya manyetik enkoderler, strok boyunca 1 mikron (0.001 mm) ile 5 mikron arasında akıl almaz bir çözünürlükle analog (sin/cos) veya dijital (TTL/HTL) sinyal üretir. Yüksek hızlı servo pnömatik hatlar için vazgeçilmezdirler.
Lineer Potansiyometreler: Direnç değişimi prensibiyle çalışan potansiyometrik cetveller, daha düşük maliyetle kabul edilebilir (±0.1 mm) orta düzey hassasiyet sunar. Ancak içlerindeki fırça/kızak yapısı zamanla mekanik aşınmaya maruz kalır. Çok yüksek frekanslı (dakikada yüzlerce vuruş) sistemlerde ömürleri kısalabilir.
Manyetostriktif Sensörler: Temassız ölçüm prensibiyle çalışırlar. Mekanik bir aşınma parçasının olmaması onları ömürsüz kılar. Toz, nem, yoğun metal talaşı veya soğutma sıvısı barındıran son derece agresif CNC veya pres ortamlarında dahi sinyal kaliteleri bozulmaz. IP67/IP69K koruma sınıflarıyla uzun vadeli kalibrasyon kararlılığı (stability) arayan projeler için mükemmel bir alternatiftir.
6. Doğru Mimarinin Kurgulanması ve Mühendislik Yaklaşımımız
Müşterilerimizden sıkça duyduğumuz "Pnömatik sistem kuruyoruz ama ±0.1 mm tolerans istiyoruz, yapabilir miyiz?" sorusuna yanıtımız her zaman "Evet, ancak koşullara bağlı" olur. Salt bir tolerans değeri vermek eksik bir teknik şartnamedir. Bu tolerans bandının içinde sensör okuma hatası, valf histerezisi (ölü bant), şasi esnekliği, yük ataleti, şebeke basıncı dalgalanmaları ve borulama uzunluğu gibi birbirine bağlı onlarca faktör yer alır.
Optimum sistem tasarımı; bu hata kaynaklarını ayrıştırarak her biri için en ekonomik ve verimli önlemi almaktan geçer. Sadece bir parçayı (örneğin sadece enkoderi) en pahalı ve yüksek standartta seçip, geri kalan pnomatik altyapıyı (şartlandırıcı, hortum çapları) veya mekanik kızakları zayıf bırakmak, istenen hassasiyeti sağlamayacağı gibi projede gereksiz bir maliyet artışına neden olur.
BRS Proses olarak, otomasyon hatlarınızdaki dinamikleri yerinde inceliyor, yük-hız profillerinizi çıkarıyor ve gerçek çalışma koşullarınızı analiz ediyoruz. Havanın esnek doğasını sizin aleyhinize değil lehinize çalışacak bir araca dönüştürüyor; ihtiyacınıza tam cevap veren pnömatik konumlandırma senaryolarını, en optimum donanım ve yazılım mimarisiyle endüstriyel standartlarda hayata geçiriyoruz.
