Basınçlı hava, endüstriyel tesislerin adeta kan damarlarında dolaşan can suyudur. Ancak kompresör dairesinden çıkarak kilometrelerce uzayan boru hatlarından geçen hava, hedefine ulaştığında genellikle temiz, kuru ve makinelere dost bir formda olmaz. Havaya karışan partiküller, kompresör yağ buharı, boru hatlarındaki korozyon kalıntıları ve ortam havasından yoğuşan su, pnömatik bileşenler için sessiz ama amansız birer düşmandır. Otomasyon sistemlerinde yaşanan arızaların, duruşların ve performans kayıplarının %80'inden fazlasının kök nedeni, kalitesiz veya yanlış şartlandırılmış havadır. Tam bu noktada FRL (Filtre, Regülatör, Yağlayıcı) üniteleri nam-ı diğer Hava Şartlandırıcılar devreye girer. Bu detaylı mühendislik rehberimizde, pnömatik sistemlerin ömrünü doğrudan belirleyen hava hazırlama teknolojilerini, doğru FRL konfigürasyonlarını ve ISO 8573-1 standartlarına uygun hava kalitesi sağlama yöntemlerini derinlemesine inceleyeceğiz.
1. Basınçlı Havanın İçindeki Gizli Tehlikeler
Pnömatik sistemlerin sağlığını tehdit eden temel kirleticiler üç ana grupta toplanır: Katı partiküller, su (sıvı ve buhar fazında) ve yağ aerosolsü. Bir kompresör, sadece ortam havasını emip sıkıştırmakla kalmaz; ortamdaki tozu, egzoz gazlarını, polenleri ve su buharını da hapseder. 8 bar basınca sıkıştırılan hava, hacmi küçülürken içindeki kirleticilerin yoğunluğunu 8 kat artırır. Bu durum, boru hattı içinde yıkıcı bir kokteyl oluşmasına neden olur.
Partiküller ve Korozyon: Havaya karışan mikroskobik tozlar ve boru hatlarından kopan pas parçacıkları (kuf), valflerin içindeki hassas sürgülere ve silindirlerin sızdırmazlık elemanlarına zımpara taşı gibi etki eder. Zamanla aşınan O-ringler hava kaçaklarına, çizilen silindir gömlekleri ise tork ve hız kayıplarına yol açar.
Yoğuşan Su: Sıkıştırma işlemi sırasında ısınan hava, hatta ilerledikçe soğur ve içindeki nem yoğuşarak sıvı suya dönüşür. Bu sıvı su, pnömatik ekipmanların iç kısımlarında paslanmaya, valf bobinlerinde kısa devrelere ve hatta kış aylarında donarak mekanik kilitlenmelere neden olur.
Yağ Buharı ve Emülsiyon: Yağlı tip kompresörlerden kaçan mikroskobik yağ zerreleri, su ve toz ile birleştiğinde "emülsiyon" adı verilen yapışkan, mayonez kıvamında asidik bir çamura dönüşür. Bu çamur, valf makaralarını yapıştırır ve sistemin yanıt süresini (response time) ölümcül derecede yavaşlatır.

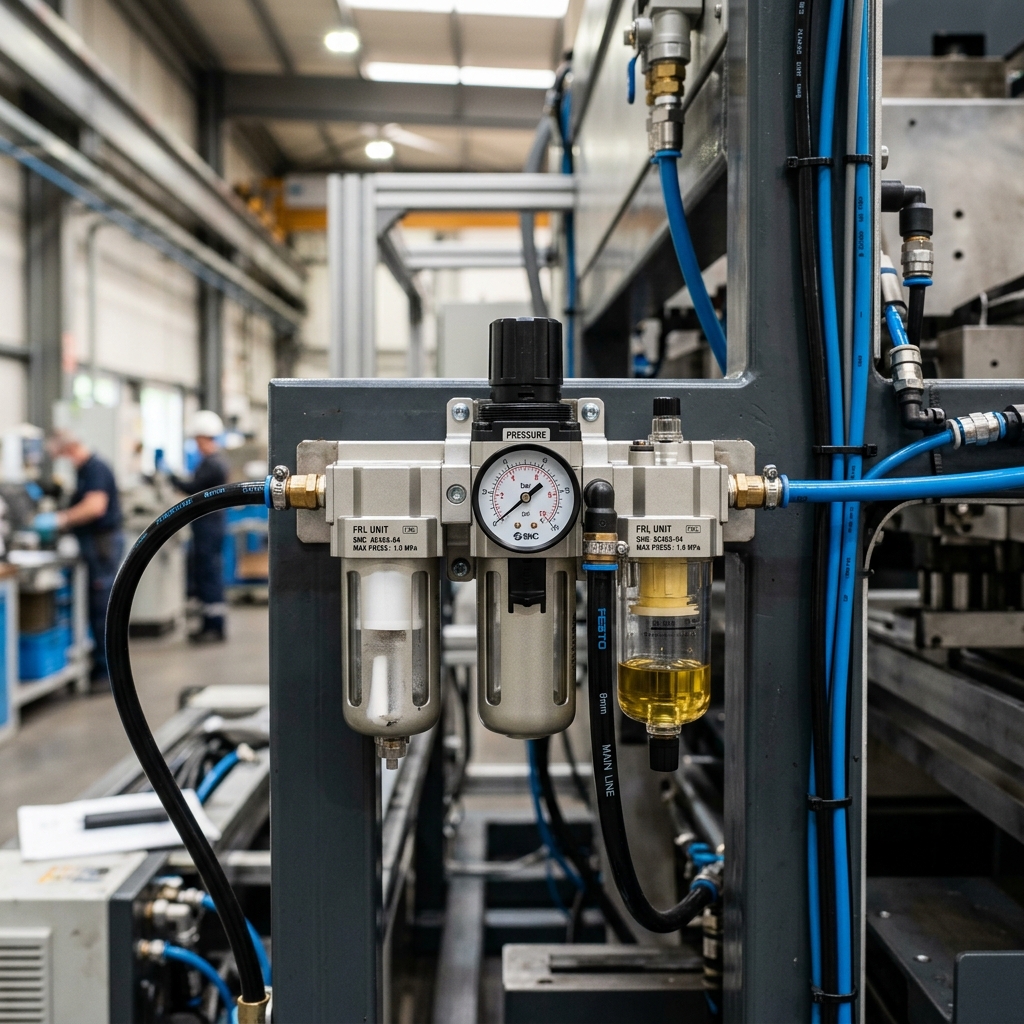

Endüstriyel bir makine üzerine entegre edilmiş, modern, modüler tip FRL (Filtre, Regülatör, Yağlayıcı) ünitesi.
2. Filtreler: Sistemin İlk Savunma Hattı
Hava hazırlama sürecinin ilk adımı, kaba kirleticileri ve serbest suyu sistemden uzaklaştırmaktır. Standart endüstriyel filtreler merkezkaç (santrifüj) kuvveti ve fiziksel bariyerleme prensiplerini birlikte kullanır.
Hava, filtre kasesine (bowl) teğetsel bir yönlendirici (deflector) üzerinden girer ve bir türbülans yaratılarak döndürülür. Bu merkezkaç kuvveti sayesinde havadan daha ağır olan su damlacıkları ve büyük kaba partiküller kase duvarlarına çarparak aşağıya, tahliye (drain) bölümüne süzülür. Ardından hava, ortadaki sinterlenmiş bronz veya polietilen filtre elemanından (kartuşundan) geçmeye zorlanır. Bu aşamada, genellikle 40 mikron veya 5 mikron büyüklüğündeki ince katı partiküller tutulur.

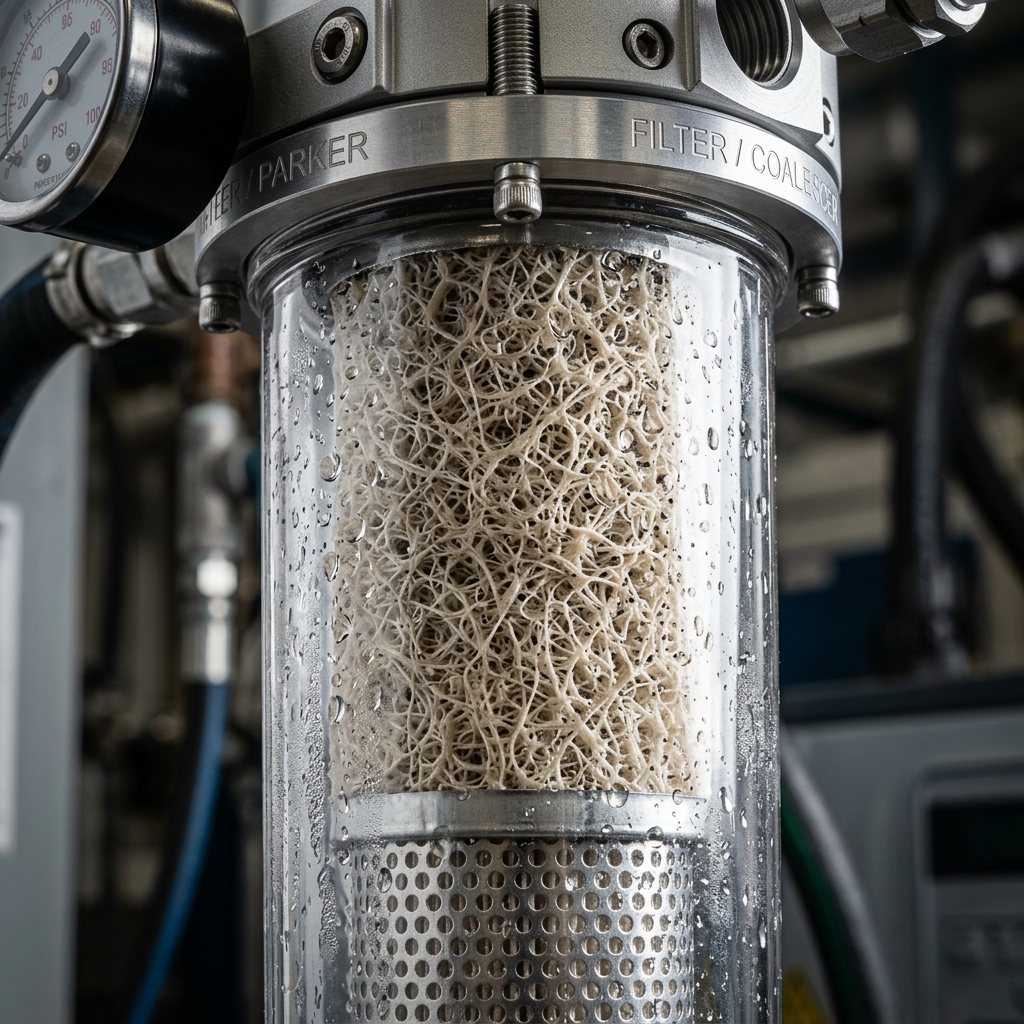

Mikro partikülleri ve suyu tutan sinterlenmiş ince dokulu filtre elemanı.
Koaleser (Mikro) Filtreler: Standart 5 mikronluk filtreler, kaba partikülleri ve serbest suyu tutmada başarılı olsa da, kompresörden gelen ince yağ buharını (aerosol) durduramaz. Yüksek hassasiyetli oransal valfler, havalı yataklar (air bearings) veya gıda/ilaç paketleme proseslerinde bu yağ buharı kabul edilemez. Bu noktada 0.01 mikron hassasiyetinde koaleser filtreler kullanılır. Koaleser filtrelerin özel borosilikat mikrofiber yapısı, çok ince yağ zerrelerini fiziksel olarak birleştirerek (coalescing) büyüklüklerini artırır ve yerçekimi etkisiyle aşağı süzülmelerini sağlar.
Aktif Karbon Filtreler: Filtrelemenin en üst basamağıdır. Koku ve gaz halindeki hidrokarbon buharlarını adsorbe ederek medikal hava, nefes alma havası veya saf gıda işleme için gerekli olan en üst düzey (ISO 8573-1 Sınıf 1) hijyeni sağlarlar.
3. Regülatörler: İstikrarın ve Verimliliğin Bekçisi
Kompresör dairesinden çıkan havanın basıncı, kompresörün yük-boş (load-unload) döngülerine ve fabrikadaki anlık hava tüketim dalgalanmalarına bağlı olarak sürekli değişim gösterir (örneğin 6.5 bar ile 8.5 bar arasında). Basıncın bu şekilde dalgalanması, silindirlerin uyguladığı itme kuvvetinin ve hareket hızlarının sürekli değişmesine neden olarak proses stabilitesini bozar. Ayrıca, 5 bar basınçla çalışması gereken bir sisteme kontrolsüz bir şekilde 8 bar vermek, enerji israfından ve erken mekanik yorulmadan başka bir işe yaramaz.
Regülatörlerin (Basınç Düşürücü Valf) görevi, sistemin ihtiyacı olan optimum çalışma basıncını ayarlamak ve şebeke giriş basıncı veya çıkış debisi dalgalansa bile bu ayar değerini sabit (stabil) tutmaktır. Diyaframlı ve pistonlu olmak üzere iki ana tipe ayrılırlar. Standart otomasyon hatlarında hassas tepkime süresinden ötürü diyaframlı regülatörler tercih edilirken, yüksek debi ve dayanıklılık gerektiren ağır sanayi uygulamalarında pistonlu tipler öne çıkar.
- Relieving (Tahliyeli) Regülatörler: Çıkış hattındaki basınç, ayarlanan değerin üzerine çıkarsa (örneğin silindirde harici bir yük kaynaklı ters basınç oluşursa), regülatör bu fazla basıncı diyafram üzerindeki küçük bir delikten atmosfere tahliye ederek sistemi korur. Standart uygulamaların %95'inde bu tip kullanılır.
- Non-Relieving (Tahliyesiz) Regülatörler: Atmosfere hava salınımının kesinlikle istenmediği tehlikeli gaz hatları veya özel sızdırmazlık gerektiren sistemlerde kullanılır. Fazla basınç içeri hapsolur ve dışarı atılmaz.
4. Yağlayıcılar (Lubricators): Modern Sistemlerde Gerekli mi?
Otomasyonun ilk yıllarında, tüm valfler ve silindirler sık sık yağlanmaya ihtiyaç duyardı. FRL ünitesinin son harfi olan "L" (Lubricator - Yağlayıcı), havaya mikroskobik yağ damlacıkları katarak sistemin mekanik parçalarını kayganlaştırırdı. Ancak günümüzde malzeme bilimindeki ilerlemeler sayesinde, çoğu valf contası (HNBR, Viton, Poliüretan) ve silindir yatağı, üretim aşamasında kalıcı olarak greslenmektedir (lifetime lubrication).
Bu kalıcı yağlama sayesinde modern pnömatik komponentlerin büyük çoğunluğu, dışarıdan ek bir yağlanmaya ihtiyaç duymadan milyonlarca döngü çalışabilir. Hatta gereksiz yere yağlayıcı kullanmak, üreticinin sürdüğü özel orijinal gresi yıkayarak (washing effect) sistemin ömrünü kısaltabilir. Peki, yağlayıcılar tamamen tarihe mi karıştı?
Hayır. Havalı motorlar, yüksek devirli havalı el aletleri (taşlama, somun sıkma) veya çok büyük çaplı ve çok yüksek hızda çalışan ağır hizmet silindirleri hala aktif yağlanmaya ihtiyaç duyar. Kural basittir: Sisteminizde yağ gerektirmeyen (oil-free) modern ekipmanlar varsa yağlayıcı kullanmayın. Eğer kullanmaya başladıysanız da asla vazgeçmeyin; çünkü havaya kattığınız yağ orijinal gresi çoktan söküp atmıştır ve sistemi kuru bırakmak felaketle sonuçlanır.

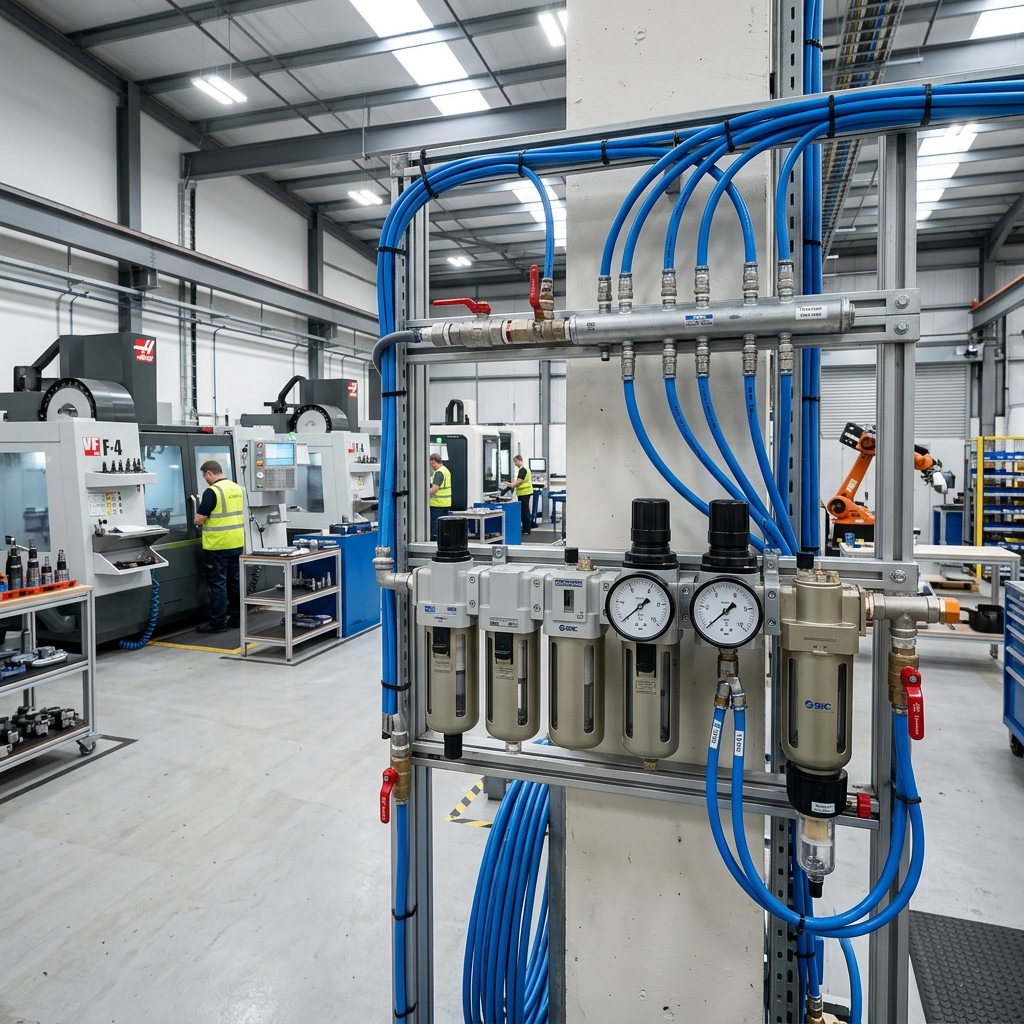

Merkezi kompresörden gelen havayı makinelere dağıtmadan önce şartlandıran, yüksek debili ana hat FRL ve dağıtım manifold istasyonu.
5. ISO 8573-1: Basınçlı Hava Kalitesi Standartları
Pnömatik sistem tasarımı, kulaktan dolma bilgilerle değil, uluslararası normlara göre yapılmalıdır. ISO 8573-1 standardı, basınçlı havadaki Partikül (Toz), Su (Yoğuşma noktası) ve Yağ (Aerosol) miktarını sınıflandırır. Makinenin dokümantasyonunda "ISO 8573-1 Sınıf 2:4:3 hava gereklidir" ibaresini gördüğünüzde şu anlama gelir:
- İlk Rakam (2 - Partikül): 1 mikrondan büyük partikül bulunmamalıdır. (Çözüm: 5 mikron ön filtre + 1 mikron koaleser filtre)
- İkinci Rakam (4 - Su): Basınçlı çiğlenme noktası (Dew Point) +3°C olmalıdır. (Çözüm: Merkezi soğutmalı gazlı kurutucu gerektirir, FRL ünitesi tek başına suyu bu seviyeye çekemez)
- Üçüncü Rakam (3 - Yağ): Havadaki yağ miktarı 1 mg/m³'ü geçmemelidir. (Çözüm: Standart bir koaleser filtre ile rahatça sağlanır)
"Çok pahalı ve hassas valfler satın alıp, önüne standart, bakımsız bir FRL bağlamak, Formula 1 aracına düşük oktanlı kirli yakıt koymak gibidir. Performans beklerken hüsran yaşarsınız. Havanın kalitesi, sisteminizin şeceresidir."
— BRS PROSES Otomasyon Mühendisliği Ekibi
6. Doğru Şartlandırıcı Seçimi ve Bakım Pratikleri
Yanlış FRL seçimi basınç düşümüne (pressure drop), enerji kaybına ve komponent arızalarına yol açar. Tasarım aşamasında debi (litre/dakika) kapasitesi doğru hesaplanmalıdır. 1/2" (yarım parmak) bir valf kullanılıyor diye, otomatik olarak 1/2" FRL seçilmez. Eğer silindir çaplarınız büyükse veya aynı hattan aynı anda çok sayıda silindir tetikleniyorsa, daha büyük akış kesitine sahip 3/4" veya 1" bir FRL seçerek hat direncini (daralmayı) engellemek zorundasınız.
Otomatik Tahliyeler (Auto Drain): Filtre kasesinde biriken suyun operatörler tarafından manuel olarak boşaltılması gerektiğinde, bu genellikle unutulur. Kase suyla dolduğunda gelen hava suyu tekrar sürükleyerek makinenin içine basar. Bu nedenle filtrelerde her zaman mekanik veya elektronik zaman ayarlı "Otomatik Tahliye" valfleri tercih edilmelidir.
BRS Proses olarak, pnömatik devre tasarımlarımızda FRL ünitelerini sadece birer "aksesuar" olarak değil, tüm sistem güvenilirliğinin sigortası olarak görüyoruz. Prosesin gereksinimlerini analiz ediyor (örneğin gıda hattı ise FDA onaylı yağlar ve aktif karbon filtreler, pres hattı ise yüksek debili pistonlu regülatörler), projenize en uygun, en düşük işletme maliyetli hava hazırlama mimarisini kuruyoruz. Unutmayın, temiz hava, kesintisiz üretimin en temel şartıdır.
