Pnömatik Sistemlerde İş Sağlığı ve Güvenliği

Endüstriyel tesislerde pnömatik sistemler, basınçlı havanın gücünden yararlanarak otomasyonu, taşımayı ve üretimi hızlandıran vazgeçilmez teknolojilerdir. Fabrikalardan atölyelere, montaj hatlarından paketleme makinelerine kadar geniş bir kullanım alanına sahip olan pnömatik sistemler, doğru kullanıldıklarında son derece verimli ve güvenlidir. Ancak, basınçlı havanın içerdiği potansiyel enerji ve sistem bileşenlerinin mekanik özellikleri, belirli iş sağlığı ve güvenliği (İSG) risklerini de beraberinde getirir. Pnömatik sistemlerde iş sağlığı ve güvenliği, sadece yasal bir zorunluluk değil, aynı zamanda çalışanların hayatını korumak ve iş sürekliliğini sağlamak için temel bir gerekliliktir.

Bu kapsamlı rehberde, basınçlı hava sistemlerinde karşılaşılan tehlikeleri, alınması gereken önlemleri, güvenli çalışma prosedürlerini, bakım kurallarını ve acil durumlarda yapılması gerekenleri detaylı bir şekilde inceleyeceğiz. Amacımız, işletmelerde sıfır iş kazası hedefine ulaşılmasına katkıda bulunmak ve pnömatik sistemlerle çalışan personelin güvenlik bilincini en üst düzeye çıkarmaktır.

1. Pnömatik Sistemlerde Temel Riskler ve Tehlikeler

Pnömatik sistemlerin güvenli bir şekilde kullanılabilmesi için öncelikle potansiyel tehlikelerin doğru bir şekilde tanımlanması gerekir. Basınçlı hava, görünmez bir güç kaynağı olduğu için genellikle hafife alınır, oysa yanlış kullanım veya ekipman arızası durumlarında ciddi yaralanmalara yol açabilir.

a) Yüksek Basınçlı Havanın Doğrudan Etkileri

Basınçlı havanın insan vücudu ile doğrudan teması son derece tehlikelidir. Hava tabancalarının dikkatsizce kullanımı veya patlayan hortumlardan çıkan yüksek hızlı hava akımı, ciddi sonuçlar doğurabilir:

• Göz Yaralanmaları: Basınçlı hava, toz, talaş, metal parçacıkları veya sıvıyı yüksek hızla fırlatarak gözde kalıcı hasarlara veya görme kaybına neden olabilir.
• Cilt Altına Hava Nüfuzu (Hava Embolisi): Yüksek basınçlı hava, cildi delerek doku içine veya kana karışabilir. Kana karışan hava kabarcıkları (hava embolisi), hayati organlara ulaşarak felç veya ölümcül sonuçlar doğurabilir. Basınçlı hava asla kıyafetleri veya cildi temizlemek için kullanılmamalıdır.
• Kulak Zarı Hasarı: Yüksek ses seviyeleri veya kulağa doğrudan yöneltilen basınçlı hava, kulak zarı yırtılmasına veya kalıcı işitme kaybına yol açabilir.

b) Kamçı Etkisi (Hose Whip)

Pnömatik sistemlerde en sık karşılaşılan ve en tehlikeli kazalardan biri, basınçlı hava hortumlarının kopması veya bağlantı yerinden fırlaması sonucu oluşan "kamçı etkisi"dir. Yüksek basınçla dolu bir hortum koptuğunda, içindeki hava hızla boşalırken hortum kontrolsüz bir şekilde ve şiddetle etrafa savrulur. Bu savrulma, yakındaki çalışanlara çarparak ciddi kemik kırıklarına, yüz ve baş yaralanmalarına neden olabilir.

c) Beklenmeyen Mekanik Hareketler

Pnömatik silindirler ve motorlar, basınçlı havanın enerjisini mekanik harekete dönüştürür. Sistemde kalan artık basınç, bakım veya temizlik sırasında beklenmedik hareketlere neden olabilir. Çalışanların uzuvlarının hareketli parçalar arasına sıkışması, ezilmesi veya kopması, bu tür beklenmeyen hareketlerin sonucudur. Elektrik kesilse bile sistemde kalan basınçlı hava bu hareketleri tetikleyebilir.

d) Gürültü Kirliliği

Hava kompresörleri, valflerin egzoz çıkışları ve hava kaçakları, ortamda sürekli ve yüksek seviyede gürültü oluşturur. 85 desibel (dB) üzerindeki sürekli gürültüye maruz kalmak, kalıcı işitme kaybına (gürültüye bağlı işitme kaybı - NIHL) yol açar. Ayrıca gürültü, çalışanların yorulmasına, dikkatlerinin dağılmasına ve stres seviyelerinin artmasına neden olarak dolaylı yoldan da iş kazalarına zemin hazırlar.

2. Temel Güvenlik Kuralları ve Önlemler

Pnömatik sistemlerde riskleri minimize etmek için proaktif bir yaklaşım benimsenmeli ve mühendislik kontrolleri ile kişisel koruyucu donanımlar birlikte kullanılmalıdır.

a) Kişisel Koruyucu Donanım (KKD) Kullanımı

Pnömatik sistemlerin bulunduğu alanlarda çalışan personelin, işin niteliğine uygun KKD kullanması zorunludur:

• Koruyucu Gözlük: Fırlayan parçacıklara ve toza karşı en temel korumadır. Tercihen yan korumalı veya tam kapalı koruyucu gözlükler kullanılmalıdır.
• Kulaklık veya Kulak Tıkacı: Kompresör odalarında veya yüksek gürültülü pnömatik makinelerin yakınında çalışırken, gürültü seviyesine uygun CE belgeli işitme koruyucuları kullanılmalıdır.
• Koruyucu Eldiven: Bakım onarım işlemleri sırasında mekanik kesiklere ve sıkışmalara karşı koruma sağlar.
• Çelik Burunlu Ayakkabı: Ağır pnömatik bileşenlerin veya takım çantalarının düşmesi riskine karşı ayakları korur.

b) Hortum ve Bağlantı Güvenliği

Hortumlar ve rekorlar, sistemin zayıf halkaları olabilir. Hortum güvenliği için alınması gereken önlemler şunlardır:

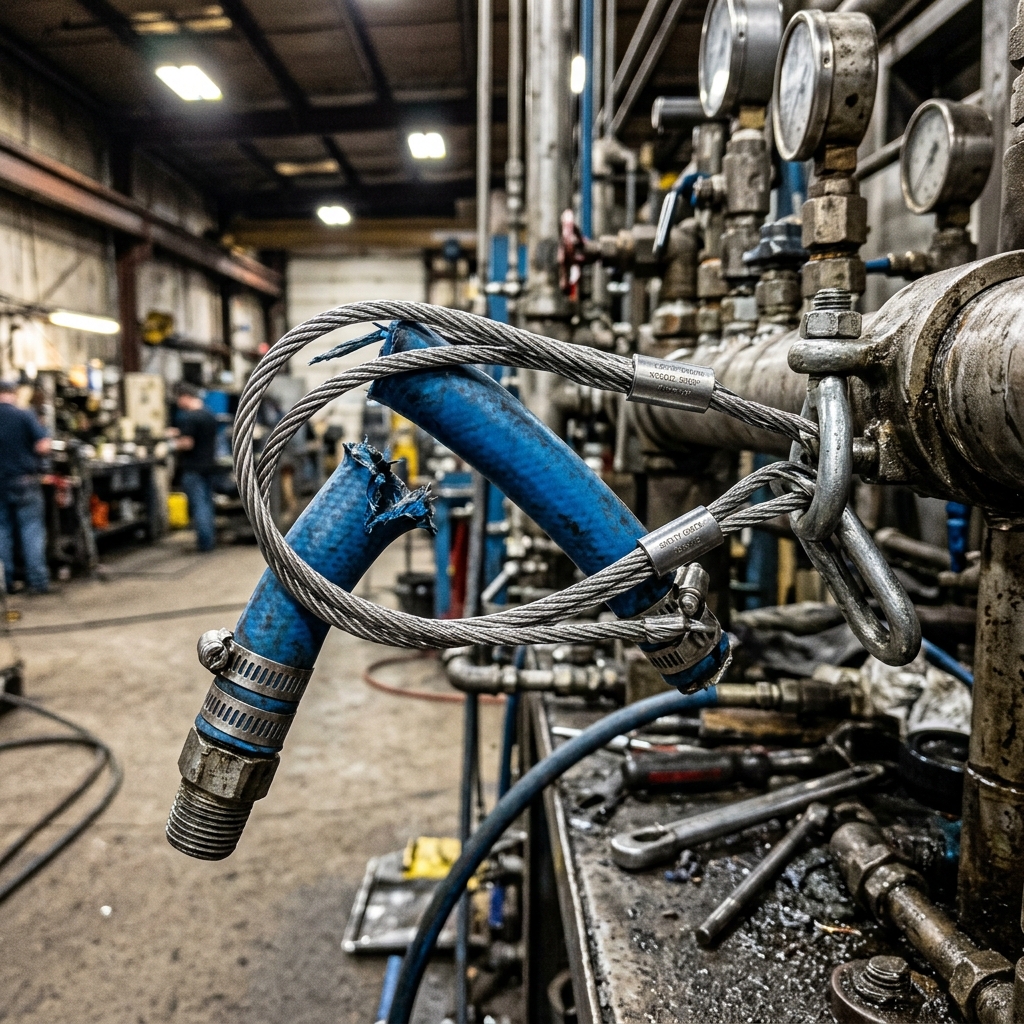

• Whip Check (Güvenlik Halatı) Kullanımı: Özellikle büyük çaplı ve yüksek basınçlı hortum bağlantılarında, hortumun kopması durumunda savrulmasını engellemek için çelik güvenlik halatları (whip check) veya hortum tutucu kılıflar kullanılmalıdır.
• Doğru Bağlantı Elemanları: Hortumlar, kelepçeler yerine basınca dayanıklı ve standartlara uygun (ISO, DIN) rakorlar ve hızlı bağlantı elemanları (quick coupling) ile sabitlenmelidir. Sızıntı yapan veya gevşemiş bağlantılar anında değiştirilmelidir.
• Hortumların Korunması: Hortumlar, keskin kenarlardan, ısı kaynaklarından, kimyasallardan ve araç veya forklift trafiğinin olduğu geçiş yollarından uzak tutulmalıdır. Gerekirse koruyucu kanallar veya spiral kılıflar içine alınmalıdır.

c) Etiketleme ve Uyarı İşaretleri

Pnömatik sistemlerin bulunduğu alanlarda ve hatlar üzerinde uyarı işaretleri bulunmalıdır. Boru hatları, içinden geçen akışkanın türüne ve basıncına göre standart renklerle boyanmalı veya etiketlenmelidir. Yüksek basınç uyarısı, gürültü uyarısı ve KKD kullanım zorunluluğunu belirten levhalar görünür yerlere asılmalıdır.

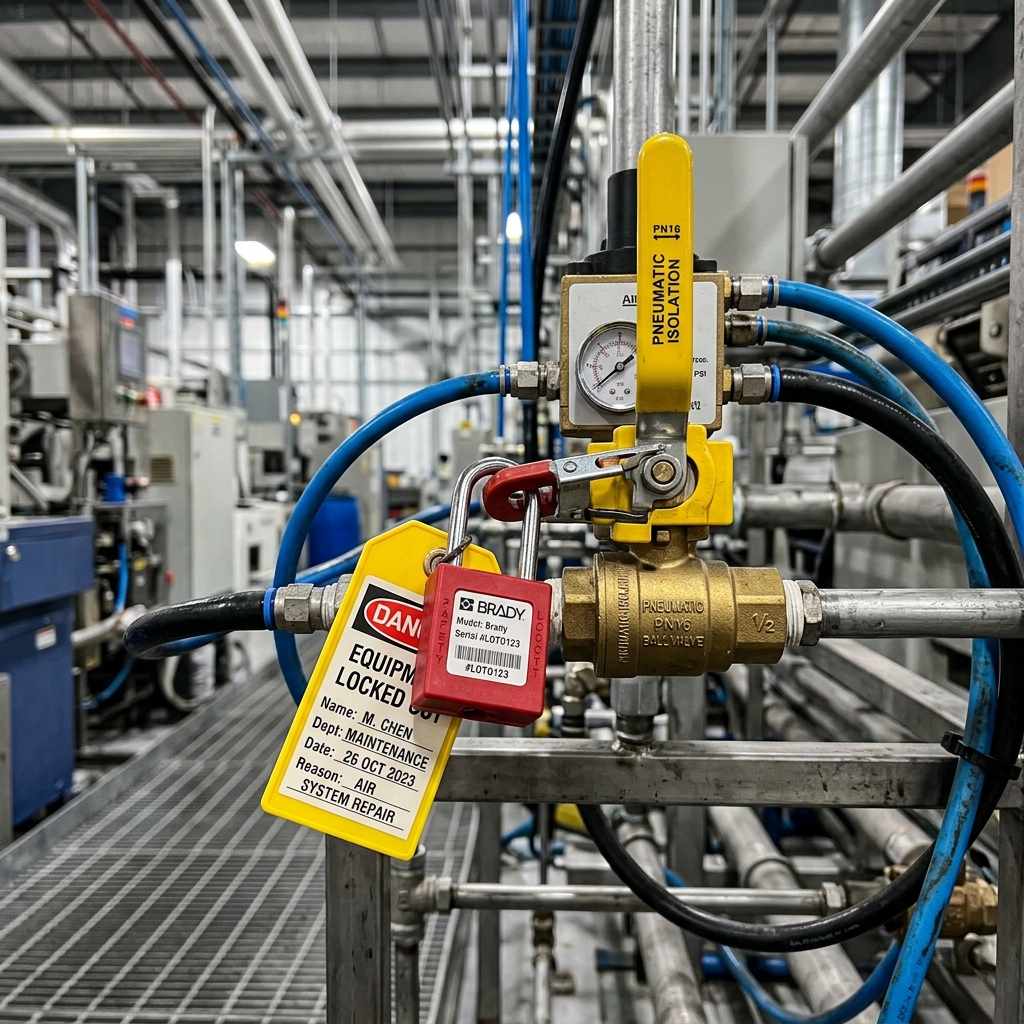

3. Güvenli Bakım ve Müdahale Prosedürleri: LOTO Sistemi

Pnömatik sistemlerde yaşanan iş kazalarının büyük bir bölümü, bakım, onarım, temizlik veya ayar işlemleri sırasında meydana gelir. Bu işlemler sırasında sistemin enerjiden tamamen arındırıldığından emin olunmalıdır. Bu amaçla uygulanan evrensel prosedür LOTO (Lockout/Tagout - Etiketle/Kilitle) sistemidir.

LOTO Uygulama Adımları

Pnömatik bir makineye müdahale etmeden önce adım adım şu işlemler gerçekleştirilmelidir:

1. Hazırlık ve Bildirim: İlgili operatörlere ve vardiya amirine makinenin bakıma alınacağı ve durdurulacağı bildirilir.
2. Makineyi Durdurma: Makine, standart işletme prosedürüne uygun olarak normal şekilde kapatılır.
3. Enerji Kaynaklarını Kesme (İzolasyon): Pnömatik sistemin ana hava besleme vanası (shut-off valve) kapatılır. Varsa elektrik bağlantısı da kesilir.
4. Artık Basıncı Boşaltma: Sistemde hapsolmuş basınçlı hava son derece tehlikelidir. Ana vana kapatıldıktan sonra, sistemdeki hava özel tahliye valfleri kullanılarak tamamen boşaltılmalıdır. Hortumların veya silindirlerin içinde basınç kalmadığından emin olunmalıdır.
5. Kilitleme (Lockout): Kapatılan hava vanasına fiziksel bir asma kilit takılır. Bu kilit, vananın yanlışlıkla veya başka bir çalışan tarafından açılmasını fiziksel olarak engeller. Anahtar, sadece bakımı yapan personelde bulunur.
6. Etiketleme (Tagout): Kilidin üzerine veya vanaya, bakım yapıldığını, makinenin çalıştırılmaması gerektiğini belirten, bakım yapan personelin adını, tarihini ve saatini içeren dikkat çekici bir uyarı etiketi asılır.
7. Doğrulama (Test): Çalışmaya başlamadan önce, sistemin gerçekten enerjisiz kaldığını doğrulamak için makineyi çalıştırma düğmesine basılarak veya valfler kontrol edilerek test yapılır. Sıfır enerji doğrulandıktan sonra bakıma başlanır.

Bakım tamamlandıktan sonra, kilitler ve etiketler işlemi yapan kişi tarafından çıkarılır, çevredeki personelin güvenli mesafede olduğu teyit edilir ve sistem kademeli olarak yeniden basınçlandırılarak devreye alınır.

4. Sistem Tasarımı ve Ekipman Seçiminde Güvenlik

Güvenlik, sadece çalışanların dikkatine bırakılamaz; sistem tasarımı aşamasında sisteme entegre edilmelidir.

a) Hava Hazırlama Üniteleri (Şartlandırıcılar)

FRL (Filtre, Regülatör, Yağlayıcı) üniteleri, sistem güvenliğinin temelidir. Basınç regülatörü, sisteme giren basıncı güvenli çalışma limitlerinde tutar. Aşırı basınç, hortum patlamalarına veya bileşenlerin hasar görmesine neden olur. Regülatörlerin yetkisiz kişilerce değiştirilmesini önlemek için kilitlenebilir ayar düğmeleri tercih edilmelidir.

b) Emniyet Valfleri ve Tahliye Valfleri

Sistemde ani basınç yükselmelerine karşı koruma sağlamak için emniyet valfleri kullanılmalıdır. Basınç belirlenen güvenlik sınırını aştığında, emniyet valfi otomatik olarak açılarak fazla havayı atmosfere tahliye eder ve patlama riskini önler. Ayrıca, hava kesildiğinde silindirlerin ani düşmesini veya hareket etmesini engelleyen çek valfler (non-return valves) ve düşme emniyet valfleri kritik güvenlik bileşenleridir.

c) Gürültü Kontrolü ve Susturucular (Silencers)

Pnömatik valflerin egzoz portlarından çıkan hava, yüksek frekanslı bir ses yaratır. Çalışma ortamındaki gürültü seviyesini yasal sınırların (genellikle 85 dB(A)) altında tutmak için, tüm pnömatik egzoz çıkışlarına uygun kapasitede pnömatik susturucular (silencers) takılmalıdır. Susturucuların tıkanmasını önlemek için düzenli temizliği veya değişimi yapılmalıdır.

5. Personel Eğitimi ve Güvenlik Kültürü

Ne kadar ileri teknoloji güvenlik ekipmanları kullanırsanız kullanın, insan faktörü en önemli unsurdur. Güvenli bir çalışma ortamı yaratmanın temeli eğitimden geçer.

• Farkındalık Eğitimleri: Tüm personel, basınçlı havanın tehlikeleri, şaka amacıyla kullanımının (arkadaşının üzerine hava tutmak vb.) kesinlikle yasak olduğu ve KKD kullanımı konusunda düzenli olarak eğitilmelidir.
• Teknik Eğitimler: Bakım ve onarım personeli, pnömatik devre şemalarını okuma, arıza bulma, LOTO prosedürü ve ekipmanların güvenli sökülüp takılması konularında uzmanlık eğitimi almalıdır.
• Olay Raporlama: "Ramak kala" olayları (near-miss), yani kazaya dönüşmeyen ancak tehlike arz eden durumlar raporlanmalı ve bu raporlar doğrultusunda sistemde iyileştirmeler yapılmalıdır. Açık bir güvenlik kültürü teşvik edilmelidir.

6. Sonuç: Güvenlik, Verimliliğin Temelidir

Pnömatik sistemlerde iş sağlığı ve güvenliği kurallarına uymak, üretimi yavaşlatan bir unsur değil, aksine sürdürülebilir bir verimliliğin en önemli garantisidir. İş kazaları, sadece insan sağlığına zarar vermekle kalmaz, aynı zamanda makine duruşlarına, üretim kayıplarına ve ciddi hukuki sorunlara yol açar. Hortum bağlantılarının kontrolü, doğru tahliye prosedürleri, etkili bir LOTO sistemi ve sürekli personel eğitimi ile pnömatik sistemlerin getirdiği riskler yönetilebilir seviyeye çekilir.

BRS Proses olarak, kurduğumuz tüm endüstriyel pnömatik sistemlerde güvenliği birinci öncelik olarak ele alıyoruz. Doğru ürün seçimi, güvenli tasarım ve standartlara uygun kurulum ile işletmenizin hem maksimum performansa hem de en yüksek iş güvenliği standartlarına ulaşmasına yardımcı oluyoruz.
